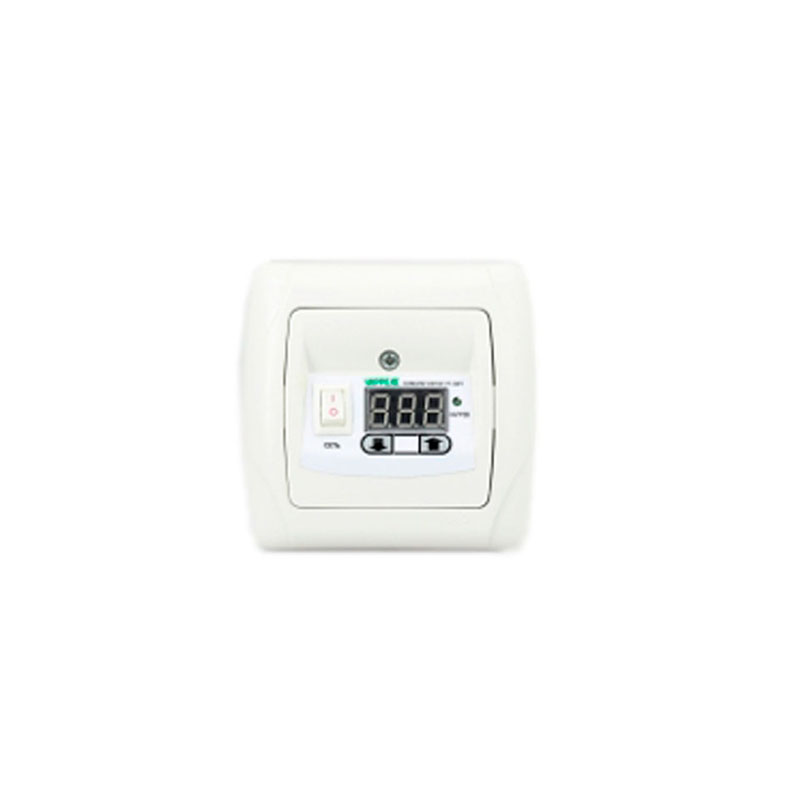

Терморегулятор РТУ-16/CARMEN
Описание
Терморегулятор РТУ-16/CARMEN предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.
Функциональные возможности
Терморегулятор РТУ-16/CARMEN обеспечивает:
- индикацию текущей температуры датчика на светодиодном индикаторе;
- сохранение параметров при отключении питания в энергонезависимой памяти;
- светодиодный индикатор подачи напряжения на подключенную нагрузку;
- релейный выход;
- выбор логики работы «нагрев», «охлаждение», «окно»;
- калибровку показаний температуры.
Работа устройства
Терморегулятор РТУ-16/CARMEN включает и отключает нагревательный или охладительный прибор при достижении установленной температуры нижнего или верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды. Применяется, в основном, для системы "теплый пол".
Характеристики
| Параметр | Значение |
| Логики работы | нагрев, охлаждение, окно |
| Шаг установки диапазона температуры | 0,1/1 °С |
| Возможна корректировка показаний температуры | ±4,0°С |
| Пределы регулировки температур | -50...+125°С |
| Коммутируемая способность реле | 16А/250В |
| Напряжение питания | ~220 B |
| Датчик температуры | внешний цифровой DS18B20, длина ≈ 2м |
| Количество разрядов цифрового индикатора | 3 |
| Высота цифр светодиодного индикатора | 10 мм |
| Потребляемая мощность | не более 1 Вт |
| Размер терморегулятора | 80х80х48мм |
Схемы
Рис.1. Схема подключения регулятора температуры РТУ-16/CARMEN
Комплектация
- Терморегулятор РТУ-16/CARMEN - 1 шт.
- Датчик (DS18B20) - 1 шт.
- Инструкция - 1 шт.
- Упаковочная коробка - 1 шт.
