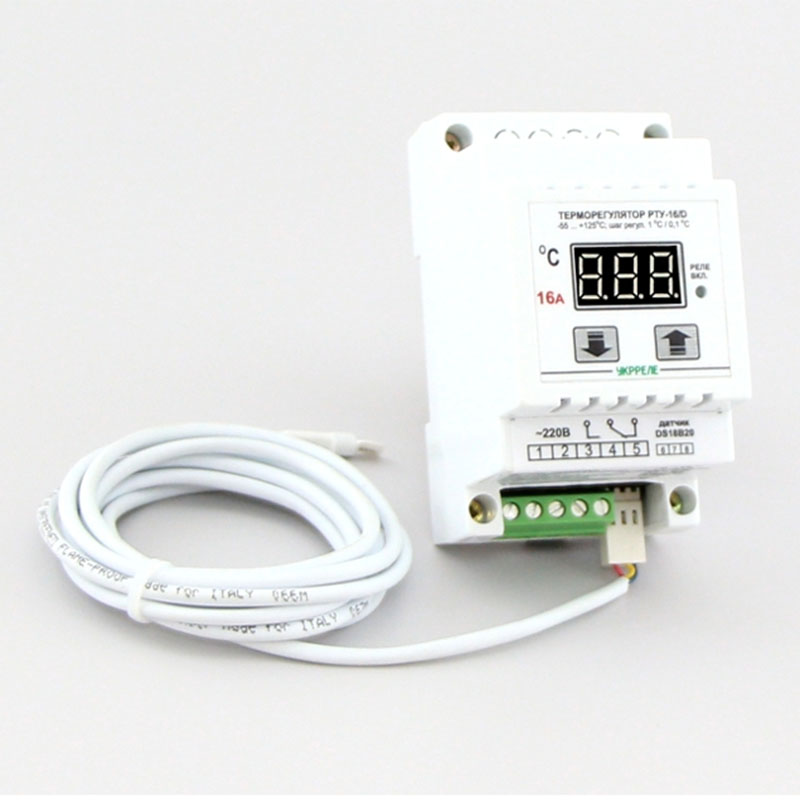

Терморегулятор РТУ-16-Д-DS

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор РТУ-16-Д-DS применяется для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.

Область применения

Терморегулятор одноканальный используется:

  • для нагревательных электроприборов,
  • для охладительных электроприборов,
  • для кондиционера,
  • для холодильной камеры,
  • для морозильной камеры,
  • для систем антиобледенения,
  • для обогрева труб.

Принцип работы

Терморегулятор РТУ-16-Д-DS включает и отключает нагревательный или охладительный прибор при достижении установленной температуры нижнего или верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды.

Характеристики

Наименование РТУ­16/D РТУ­16/D
Диапазон измерения, °С ­50...+125 ­40...+110
Диапазон регулирования, °С ­50...+125 ­40...+110
Возможная погрешность измерения, °С 0,5 0,5
Тип датчика DS18B20 NTC 10k
Тип выходного устройства реле реле
Напряжение питания 220В, 50Гц 220В, 50Гц
Максимальный ток нагрузки (при cosφ=1), А 16 16
  Максимальная мощность нагрузки, ВА 3520 3520
Потребляемая мощн., не более Вт 3 3
Температура окружающей среды, °С +5...+50 +5...+50
Степень защиты IP20 IP20
Размер корпуса, (В*Ш*Г) мм 90*52*65 90*52*65
Механический ресурс реле, циклов 1 000 000 1 000 000
Электрический ресурс реле, циклов 100 000 100 000

Схемы

Рис.1. Схема подключения терморегулятора РТУ-16-Д-DS
Рис.1. Схема подключения терморегулятора РТУ-16-Д-DS

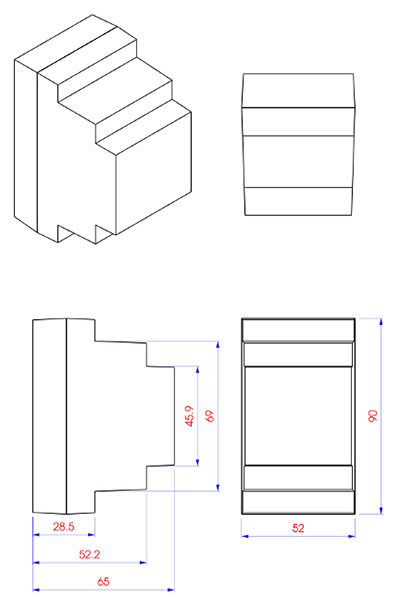

Рис.2. Габаритный чертеж терморегулятора РТУ-16-Д-DS
Рис.2. Габаритный чертеж терморегулятора РТУ-16-Д-DS

Комплектация

  • Терморегулятор РТУ-16-Д-DS - 1шт.
  • Датчик DS18B20 - 1шт.
  • Описание - 1экз.
  • Упаковочная коробка - 1шт.
