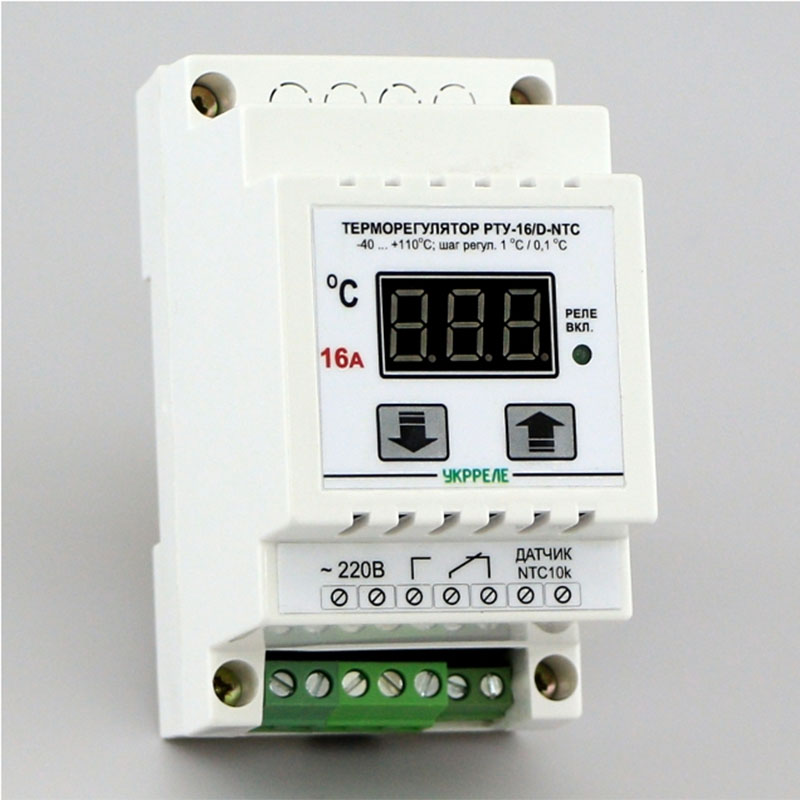

Терморегулятор РТУ-16-Д-NTC
Описание
Цифровой универсальный терморегулятор РТУ-16-Д-NTC производит измерение температуры и постоянно удерживает температуру рабочей среды путем управления подключенными нагревательными либо охлаждающими агрегатами.
Принцип действия
Терморегулятор включает нагревательный прибор при достижении температуры заданного нижнего значения и отключает нагревательный прибор при достижении температуры заданного верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды.
Функциональные возможности
Терморегулятор РТУ-16-Д-NTC обеспечивает:
- индикацию текущей температуры датчика на светодиодном индикаторе;
- сохранение параметров при отключении питания в энергонезависимой памяти;
- светодиодный индикатор подачи напряжения на подключенную нагрузку;
- релейный выход с перекидным контактом, нормально открытым;
- выбор логики работы «нагрев», «охлаждение», «окно»;
- калибровку показаний температуры
Характеристики
| Наименование | РТУ16/D | РТУ16/D |
| Диапазон измерения, °С | 50...+125 | 40...+110 |
| Диапазон регулирования, °С | 50...+125 | 40...+110 |
| Возможная погрешность измерения, °С | 0,5 | 0,5 |
| Тип датчика | DS18B20 | NTC 10k |
| Тип выходного устройства | реле | реле |
| Напряжение питания | 220В, 50Гц | 220В, 50Гц |
| Максимальный ток нагрузки (при cosφ=1), А | 16 | 16 |
| Максимальная мощность нагрузки, ВА | 3520 | 3520 |
| Потребляемая мощн., не более Вт | 3 | 3 |
| Температура окружающей среды, °С | +5...+50 | +5...+50 |
| Степень защиты | IP20 | IP20 |
| Размер корпуса, (В*Ш*Г) мм | 90*52*65 | 90*52*65 |
| Механический ресурс реле, циклов | 1 000 000 | 1 000 000 |
| Электрический ресурс реле, циклов | 100 000 | 100 000 |
Схемы

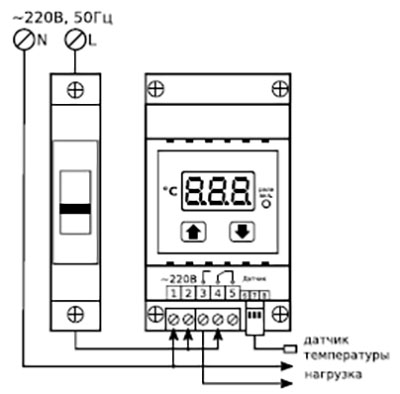

Рис.1. Схема подключения терморегулятора РТУ-16-Д-NTC
Комплектация
- Терморегулятор РТУ-16-Д-NTC - 1шт.
- Датчик DS18B20 - 1шт.
- Описание - 1экз.
- Упаковочная коробка - 1шт.
