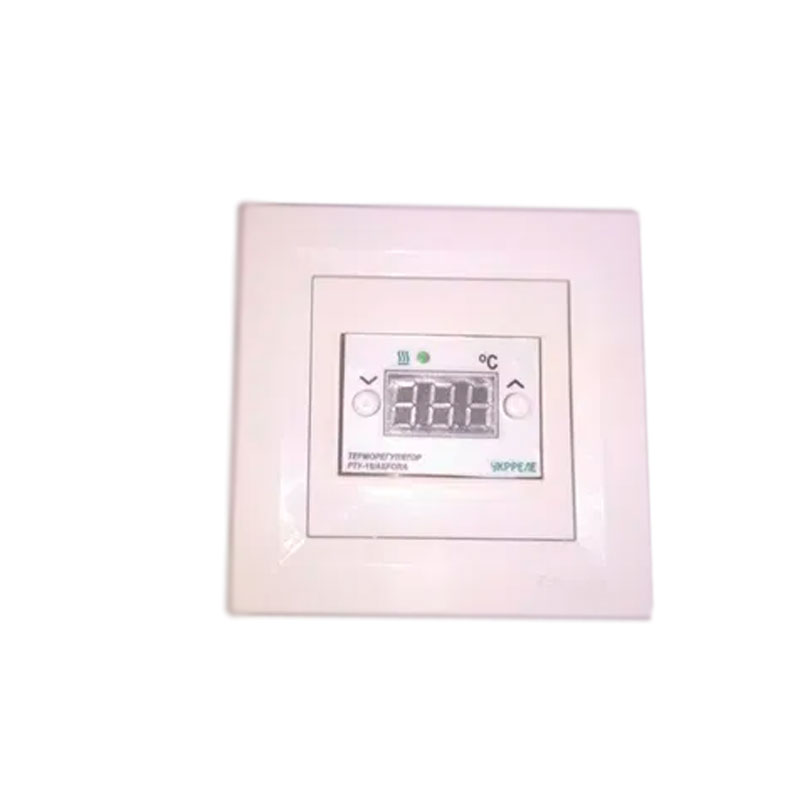

Терморегулятор РТУ-16/ASFORA

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор РТУ-16/ASFORA предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.

Принцип действия

Для нормальной работы прибора необходимо установить две величины:

  • Твп температуру верхнего предела регулирования,
  • Тнп температуру нижнего предела регулирования.

Примечание.

Невозможно установить Твп ниже установленного значения Тнп и наоборот, значение Тнп выше установленного Твп. При необходимости выставить значения Твп ниже установленного значения Тнп, сначала необходимо уменьшить значение Тнп до планируемого, после этого уменьшать значение Твп до планируемого. Аналогично, при необходимости выставить значение Тнп выше установленного значения Твп, сначала необходимо увеличить значение Твп до планируемого, после этого увеличивать значение Тнп до планируемого.

Установка верхнего предела. Нажмите кнопку ▲ и удерживайте не менее 5 сек. Мигающая разрядная точка сигнализирует о том, что активен режим редактирования значения. Кнопками ▲ или ▼ установите нужное значение. Через 3сек после последнего нажатия данные записываются в память терморегулятора, на индикаторе высветится текущая температура на датчике.

Установка нижнего предела. Нажмите кнопку ▼ и удерживайте не менее 5 сек. Мигающая разрядная точка сигнализирует о том, что активен режим редактирования значения. Кнопками ▲ или ▼ установите нужное значение. Через 3сек после последнего нажатия данные записываются в память терморегулятора, на индикаторе высветится текущая температура на датчике.

Меню дополнительных функций терморегулятора РТУ-16/ASFORA:

Удерживайте обе кнопки не менее 10 сек. Переход к следующему пункту осуществляется кнопкой ▼, вход кнопкой ▲. Изменить значение можно при помощи кнопок ▲ или ▼.

F1: выбор логики работы.

  • [ Н ] « нагрев»;
  • [ О ] « охлаждение»;
  • [ [ ] ] « окно».

F2: выбор дискретности индикации.

  • [ 0.1 ] индикация и установка пределов регулирования (в диапазоне 9,9 °С ... + 99,9 °С) осуществляется с шагом 0,1 °С;
  • [ 1 ] индикация и установка пределов регулирования осуществляется с шагом 1 °С.

F3: калибровка показаний температуры. пределы изменения ± 4.0°C от базового значения. После введения температурных установок терморегулятор начнет работу в заданном режиме.

«Нагрев»: при достижении температуры Твп произойдет отключение реле, при охлаждении до температуры Тнп реле снова включится. (Если при первоначальном включении текущая температура на датчике будет больше установленного Тнп и меньше установленного Твп, реле будет выключено до тех пор, пока температура не опустится до Тнп, при которой реле включится).

«Охлаждение»: при достижении температуры Тнп произойдет отключение реле, при нагреве до температуры Твп реле снова включится. (Если при первоначальном включении текущая температура на датчике будет больше установленного Тнп и меньше установленного Твп, реле будет выключено до тех пор, пока температура не поднимется до Твп, при которой реле включится).

«Окно»: реле включено только тогда, когда текущая температура на датчика находится внутри диапазона, заданного порогами Твн и Тнп.

Таким образом терморегулятор будет поддерживать температуру объекта в установленном температурном диапазоне.

Характеристики

Параметр Значение
Логики работы нагрев, охлаждение, окно
Шаг установки диапазона температуры 0,1/1 °С
Возможна корректировка показаний температуры ±4,0°С
Пределы регулировки температур -50...+125°С
Коммутируемая способность реле 16А/250В
Напряжение питания ~220 B
Датчик температуры внешний цифровой DS18B20, длина ≈ 2м
Количество разрядов цифрового индикатора 3
Высота цифр светодиодного индикатора 10 мм
Потребляемая мощность не более 1 Вт
Размер терморегулятора 80х80х48мм

Схемы

Рис.1. Схема подключения терморегулятора РТУ-16/ASFORA
Рис.1. Схема подключения терморегулятора РТУ-16/ASFORA

Комплектация

  • Терморегулятор РТУ-16/ASFORA - 1 шт.
  • Датчик (DS18B20) - 1 шт.
  • Инструкция - 1 шт.
  • Упаковочная коробка - 1 шт.
