Описание
Регулятор двухпозиционный одноканальный РД1 - специализированное электротехническое устройство, обеспечивающее выполнение функций регулировки и контроля температуры по двухпозиционному закону. Устройство снабжено светодиодным индикатором, удобной системой управления и настройки, подготовлено для использования с широким спектром датчиков, а также имеет корпус с базовой защитой, которая может быть улучшена по требованию заказчика до стандарта IP54.
Назначение
Регулятор РД1 всегда работает в составе систем контроля и регулировки температурных режимов в помещениях или контурах оборудования промышленного, сельскохозяйственного и иного назначения. Устройство преобразует входящий сигнал от датчика в значение температуры и отображает его на дисплее, параллельно осуществляя подачу сигнала на подключенные к системе устройства охлаждения или подогрева с целью поддержания заданного температурного режима.
Устройство и работа

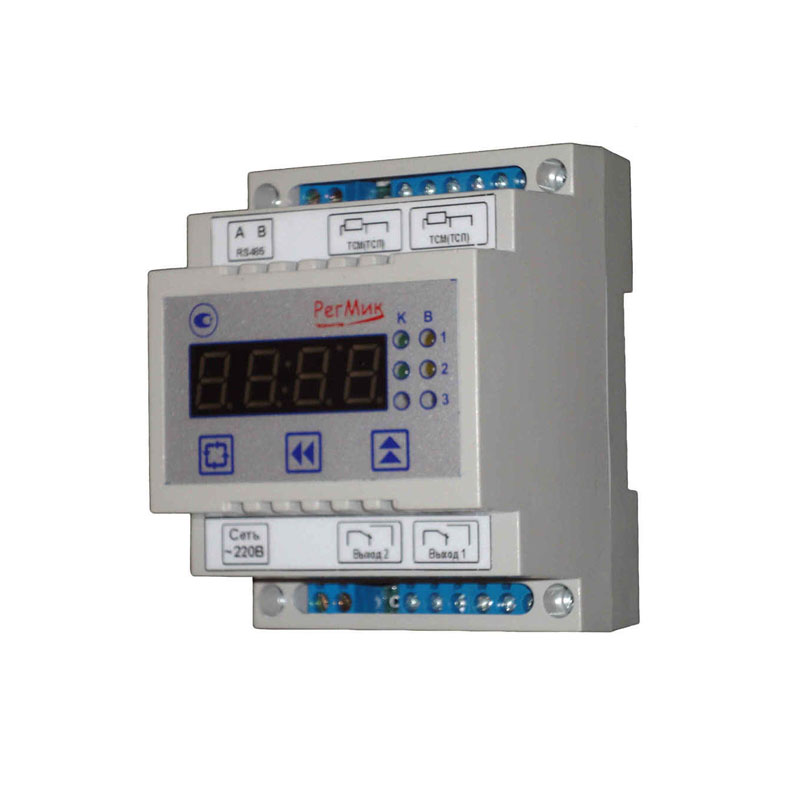

Конструктивно прибор РД1 выполнен в формате компактного устройства, имеющего преимущественно прямоугольную форму корпуса, изготавливаемого из пластика. Регулятор предусматривает монтаж в щитовой установке. Функционирование устройства обеспечивает интегрированный микроконтроллер. На лицевой панели имеется дисплей для отображения текущих параметров, комплект светодиодных индикаторов и клавиши настройки. Прибор снабжен разъемом RS-485 для передачи данных на ПК.
Характеристики
|
Наименование завода Регмик |
Регулятор двухпозиционный одноканальный РД1 |
|
Допустимое отклонение напряжения питания, % |
±10,0 |
|
Мощность, потребляемая устройством, Вт |
6,0 |
|
Степень защиты корпуса устройства |
IP20 |
|
Заданное значение (уставка), °С |
От -200,0 до +2500,0 |
|
Гистерезис, °С |
От 0 до 1300,0 |
|
Границы полей допуска, °С |
От -50,0 до +2500 |
|
Диапазон смещения характеристики преобразования, °С |
От -99,9 до 999,9 |
|
Диапазон коррекции температуры холодного спая, °С |
От -99,9 до 99,9 |
|
Диапазон наклона характеристик преобразования |
От 0,001 до 9,999 |
|
Диапазон цифрового фильтра |
От 0,1 до 99,9 |
|
Количество периодов измерения (время усреднения) |
От 0 до 9 |
|
Период измерения, сек. |
1,0 |
|
Время задержки вкл./выкл. выходного устройства, сек |
От 0 до 255,0 |
|
Уровень мощности импульсного сигнала, % |
От 0 до 100 |
|
Период индикации измеренной величины, сек |
От 1 до 99,0 |
|
Допустимая погрешность измерения, % |
±0,5 |
|
Диапазон измерения температуры*, °С: - нижний порог - верхний порог |
-50,0 +2500 |
|
Параметры нагрузочной способности выходных устройств: - реле эл.магнитное - симисторная оптопара - транзисторная оптопара - симистр силовой |
5 А, 220 В 100 мА, 220 В 150 мА, 80 В 2 А, 220 В |
|
Корпус встроен в размеры |
9 х 7,2 х 7,2 см |
|
Масса заказа |
0,5 кг |
