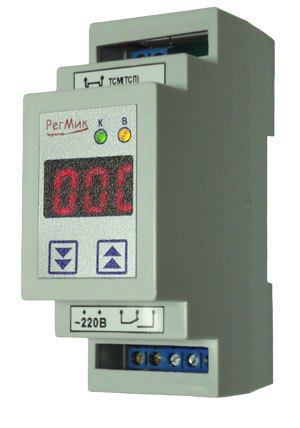

Регулятор упрощенный РД1-Д2

Микроконтроллерный одноканальный двухпозиционный упрощённый регулятор РД1-Д2 с цифровой индикацией.

Назначение

Регулятор предназначен для контроля и регулирования температуры при помощи стандартных датчиков. Применяется данное устройство для измерения, контроля и регулирования температуры на предприятиях любой сферы деятельности и быту, если диапазон измерения РД1-Д2 и точность устройства соответствует предъявляемым требованиям или его использование прямо прописано в технологической карте процесса.

Конструкция

Регулятор РД1-Д2 производится пластиковом ударопрочном корпусе, рассчитанном на монтаж при помощи DIN-рейки. На передней лицевой панели расположены:

  • трёхразрядное цифровое табло,
  • светодиодные индикаторы режимов работы (программирования и подачи выходного управляющего сигнала),
  • кнопки управления.

На верхней и нижней торцевых поверхностях расположены 3 клеммные колодки под винтовой зажим для подключения:

  • напряжения питания,
  • нагрузки,
  • датчика температуры.

В случае выхода температуры за пределы регулирования, неисправности датчика температуры, неправильном вводе величин, сбое при калибровке прибор выдаёт сообщение об ошибке.

Тип термодатчика

Регулятор РД1-Д2 NTC (полупроводниковый термопреобразователь)

Регулятор РД1-Д2 ТС (термопреобразователь сопротивления)

Напряжение питания

110÷220 В, 50 Гц

12÷24 В постоянного тока

95÷265 В, 50 Гц

Потребляемая мощность

max 3Вт

Погрешность (без учёта датчика)

±1 %

Время измерения

1 с

Назначение

управление нагревателем, охладителем

Диапазон измерения

-50÷+200 °С

-50÷+400 °С

Гистерезис

0÷99,9 °С

0÷200 °С

Выходные параметры

тиристор

2 А, 220 В, 50 Гц

5 А, 220 В, 50 Гц

реле

5 А, 220 В, 50 Гц (cos˃0,4)

слаботочный оптотранзистор

150 мА, 80 В постоянного тока

слаботочный транзистор

нет

100 мА, 40 В постоянного тока

Дискретность

0,1 °С

Габариты

88×35×66 мм

Масса

200 г

Класс защиты корпуса

IP20

Монтаж

DIN-рейка

Индикация

цифровой светодиодный индикатор

Число каналов

1

Память

энергонезависимая

Производится две модификации устройства, которые отличаются:

  • выходным сигналом управления,
  • применяемым термическим преобразователем,
  • разным рабочим диапазоном,
  • напряжением питания,
  • мощностью подключаемой нагрузки,
  • алгоритмом работы.
