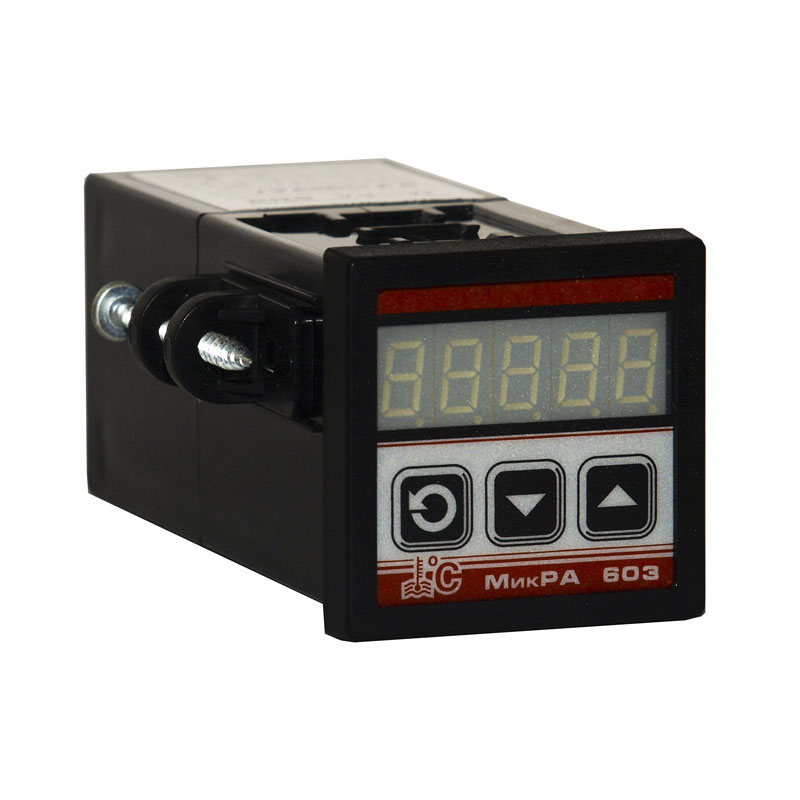

Регулятор МикРА 603

Универсальный микропроцессорный ПИД-регулятор с интерфейсом RS-485

Уникальный регулятор МикРА 603 для термической работы с одним каналом, в основе работы которого с автоматизированными системами управления лежит использование интерфейса RS-485, реализованного по протоколу Modbus RTU. Это аппарат нового поколения, выполненный с использованием современной элементной базы, который отличается повышенной надёжностью при эксплуатации в сложных производственных условиях.

Назначение

Термический прибор регулятор МикРА 603 разработан для установки в системах автоматизации промышленного производства, для которых актуальна необходимость поддержания и автоматического регулирования заданного температурного значения – обязательное условие проведения технологического процесса.

Устройство и работа

Высокая точность настройки и регулирования обеспечивается за счёт использования уравновешенного алгоритма работы терморегулятора. С его помощью выполняется управление системой охлаждения и работой нагревателя с использованием ПИД или двухпозиционного закона. При этом измерение и регулирование производится с повышенной точностью, обеспечивая таким образом высокое качество производства и надёжность работы при минимальном участии оператора.

Напряжение (переменный ток)

100 ÷ 250 В

Частота в питающей сети

до 60 Гц

Количество управляемых внешними устройствами выходов

2

Время опроса термодатчиков

до 0,25 с

Входное сопротивление

токовый до 20 мА

150 Ом

100 мВ

от 100 кОм

Погрешность при поддержании температуры (процент от предельной верхней границы заданного диапазона)

±0,5 %

Максимальная погрешность индикации

0,5 %

Закон регулировки каналов

ПИД/двухпозиционный

Температура включения системы охлаждения

-100 ÷ +100 ˚С

Диапазон периода ШИМ

0,5 ÷ 99 с

Диапазон изменения

времени дифференцирования

1-999 с

времени квантования

1-200 с

коэффициента пропорциональности

1 ÷ 25 %/˚С

Дискретность температурных показаний

1 ˚С

Настройка ПИД-параметров

автоматическая/ручная

Максимальное сопротивление линии входа при подключении к ней

термопар

20 Ом

термометров сопротивления

100 Ом

Максимальная токовая нагрузка через датчик при выполнении измерений

0,25 мА

Управляющие внешними устройствами выходы

электромагнитное реле (250В, 1А) / симисторы (250В, 0,5А)

Выходной управляющий сигнал

задвижки

двухканальный импульсный

охлаждение и нагрев

двухпозиционный или ШИМ

Интерфейс

RS-485

Обмен данными

протоколModbus RTU

Скорость передачи информации

от 4,8 до 38,4 Кбит/с

Степень защиты

IP65

Температура эксплуатации

+5 ÷ +50 ˚С

Вес прибора

170 г
