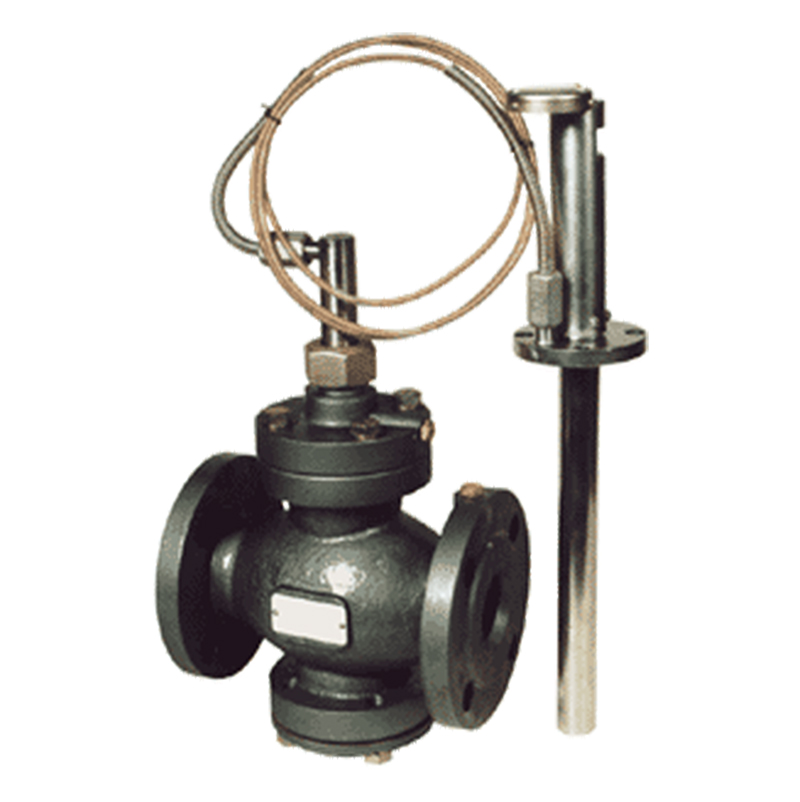

• Регулятор температуры РТ-ДО-25 фото навигации 1

Регулятор температуры РТ-ДО-25

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Регулятор температуры прямого действия типа РТ-ДО предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ).

Область применения регуляторов:

  • для систем центрального отопления;
  • охладителей двигателей, конденсаторов и очистных станций;
  • парогенераторов, печей, теплообменников, бойлеров, цистерн;
  • обезжиривающих установок и гальванических сушильных шкафов;
  • сушильных помещений и теплиц;
  • трубопроводных магистралей.
Технические характеристики
Наименование Значения
Диаметр условного прохода, мм 15 25 40 50 80
Диапазоны настройки регулируемой температуры, °C 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180
Условная пропускная способность Кv, м3/ч 2,5 6,3 16 25 60
Зона пропорциональности, °C 10
Зона нечувствительности, °C 1
Постоянная времени, с 100
Допустимая протечка в % от Кv, не более 0,1
Температура регулируемой среды, °C от -15 до +225
Длина дистанционной связи, м 1,6; 2,5; 4; 6; 10
Условное давление, МПа 1,0 0,63
Давление регулируемой среды, МПа 1,6
Максимальный перепад давления на регулирующем органе, МПа 0,6 0,4
Масса регуляторов, кг 7 9,5 14,5 22 40
Погрешность установки по шкале настройки, °C ±3

Габаритные и присоединительные размеры

Обозначение Рис. Dу D1 D2 D3 D4 D5 D6 H H1 H2 h h1 L1
размеры мм, не более
РТ-ДО-15 I 15 95 34 80 65 14 65 265 195 470 270 64 130±1,0
РТ-ДЗ-15 I 180
РТ-ДО25 I 25 115 85 285 205 160±1,0
РТ-ДЗ-25 II 295 155
РТ-ДО-40 I 40 145 110 325 225 200±1,0
РТ-ДЗ-40 II 335 185
РТ-ДО-50 I 50 160 53 100 125 18 80 430 315 690 490 80 230±1,0
РТ-ДЗ-50 II 440 225
РТ-ДО-80 I 80 185 150
