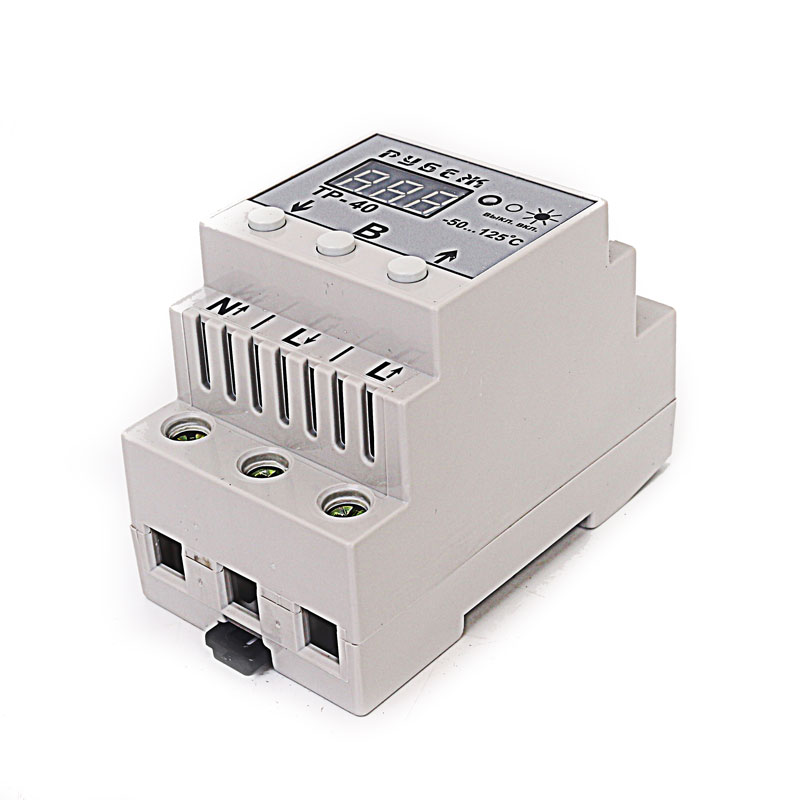

Терморегулятор ТР-40 является электронным автоматическим коммутатором нагрузки в зависимости от температуры в контрольной точке.

Назначение регулятора ТР-40

Устройство находит применение при оборудовании:

  • Инкубаторов,
  • Теплых полов,
  • Теплиц,
  • Холодильников,
  • Морозильных камер

и другого нагревательного или охладительного оборудования.

Устройство и работа

Подключение терморегулятора ТР-40 в электрическую цепь производится посредством прижимных винтовых клемм. При этом в нагрузочную цепь необходимо последовательно включить автоматический выключатель на ток 16÷32А (зависит от мощности нагрузки 3÷6,5кВт).

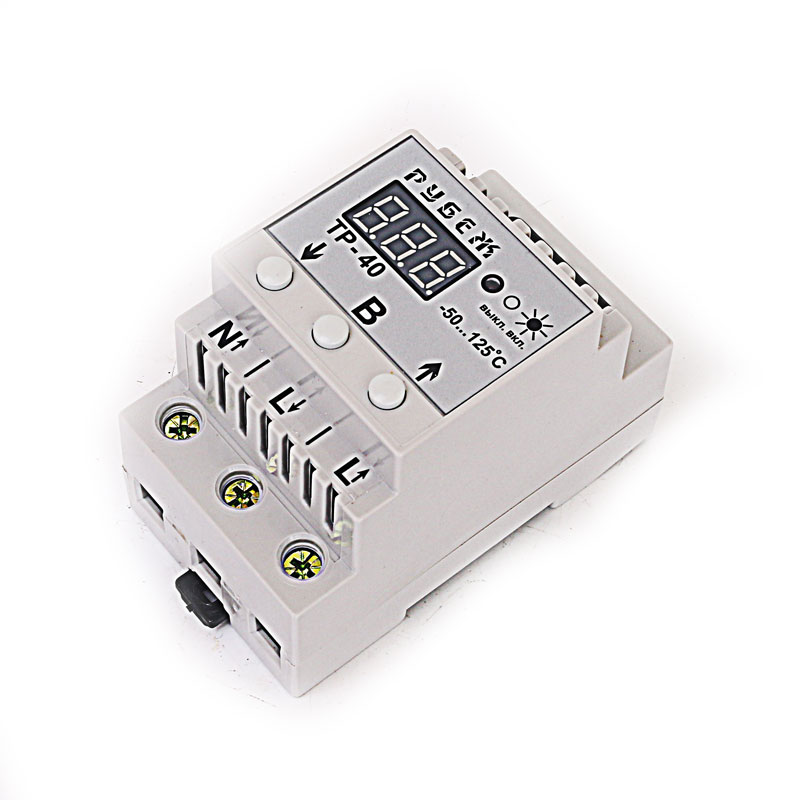

Для изменения рабочих параметров и режимов используются 3 кнопки:

  • Кнопка со стрелкой вниз изменяет нижний температурный предел,
  • Кнопка со стрелкой вверх изменяет верхний температурный предел,
  • Кнопка «в» изменяет рабочий режим.

Доступно 3 рабочих режима, обеспечивающих контроль:

  • Нагревания (включение термостата осуществляется в соответствии с нижним температурным пределом),
  • Охлаждения (включение термостата осуществляется в соответствии с верхним температурным пределом),
  • Поддержания температуры в заданном интервале (включение термостата осуществляется при нахождении температуры контрольной точки в заданном верхним и нижним пределами интервале).

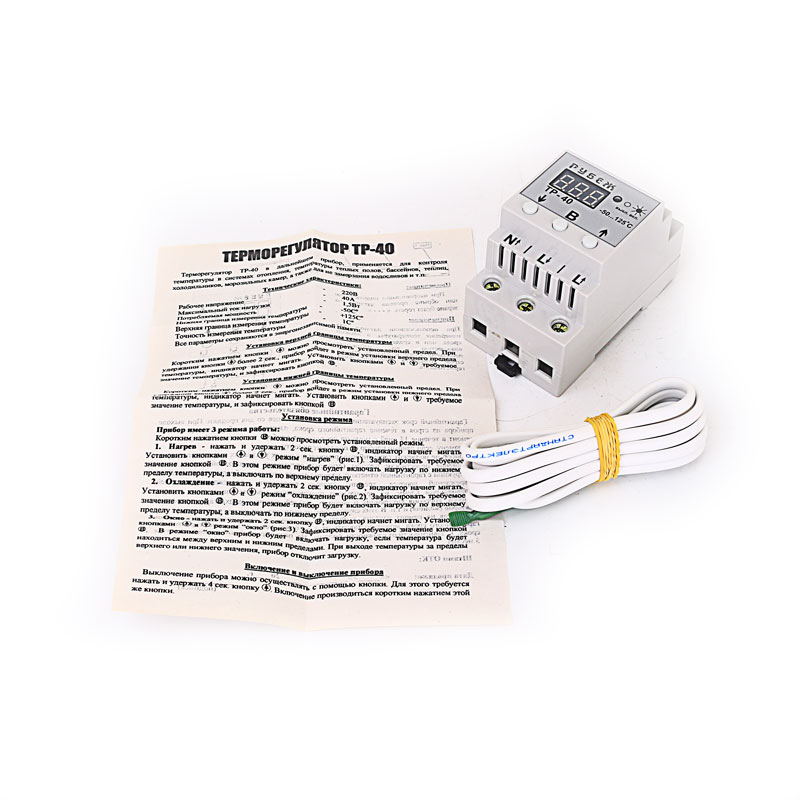

Температурные датчики относятся к резистивному типу и могут оснащаться соединительной линией длиной до 50-ти метров (сечение токопроводящей жилы не менее 0,75 кв.мм). Установка датчика во влажном помещении требует его тщательной герметизации.

Как назван на заводе

Терморегулятор ТР-40

Регулировочный диапазон по температуре

(-50÷+125) °C

Шаг регулировки по температуре

1°C

Рабочее напряжение

220 В

Рабочая сила тока

<40 А

Допустимая мощность нагрузки

<6,5 кВт
