Описание
Терморегулятор ТР-12В-3Д предназначен для измерения и поддержания температуры в заданных пределах (от -70 до +250°С), и может широко использоваться для регулирования температуры в широких диапазонах в электросхемах с напряжением 12 В.
Область применения
Терморегулятор широко используется
- для применения в автомобильной технике с бортовой сетью 12В,
- в различных системах на основе аккумуляторов, солнечных батарей и других альтернативных источниках энергии,
- в оборудовании с питанием от 12 В.
Устройство и принцип действия
Универсальный терморегулятор ТР-12В-3Д измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К нему подключаются любые нагревательные элементы — ТЭНы, нагревательные коврики, термопленки, нагревательный провод, и т.д. При этом, максимальная мощность подключаемой нагрузки не должна превышать 2500 Ватт активной нагрузки (10 А при cos = 1).

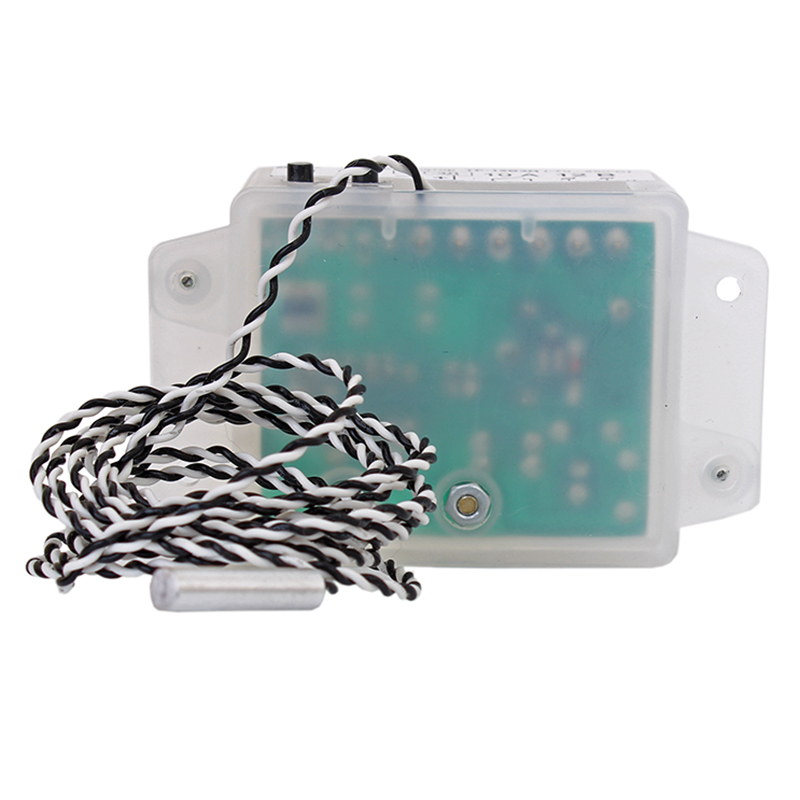

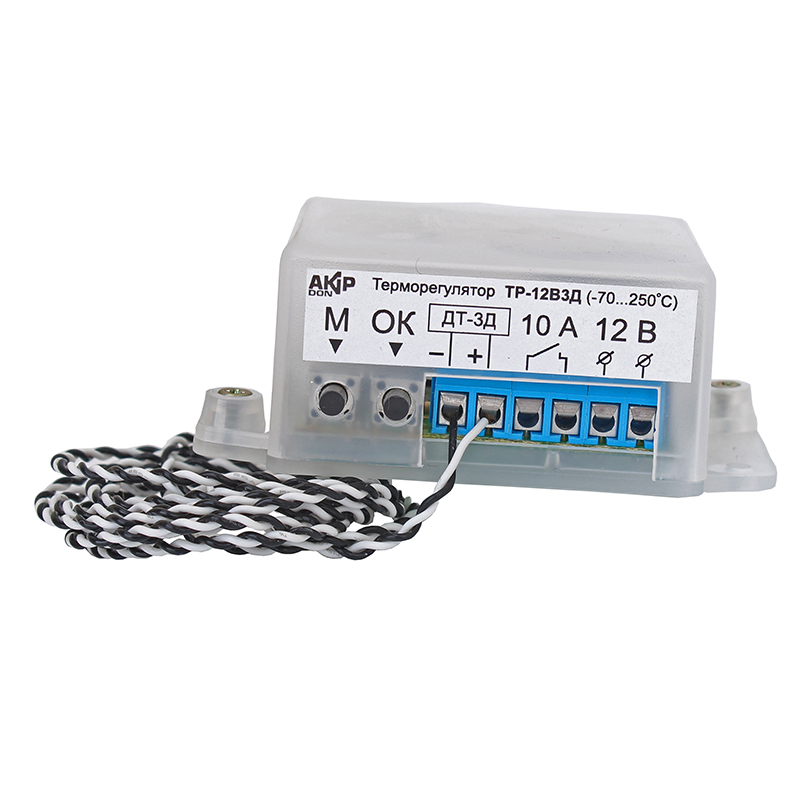

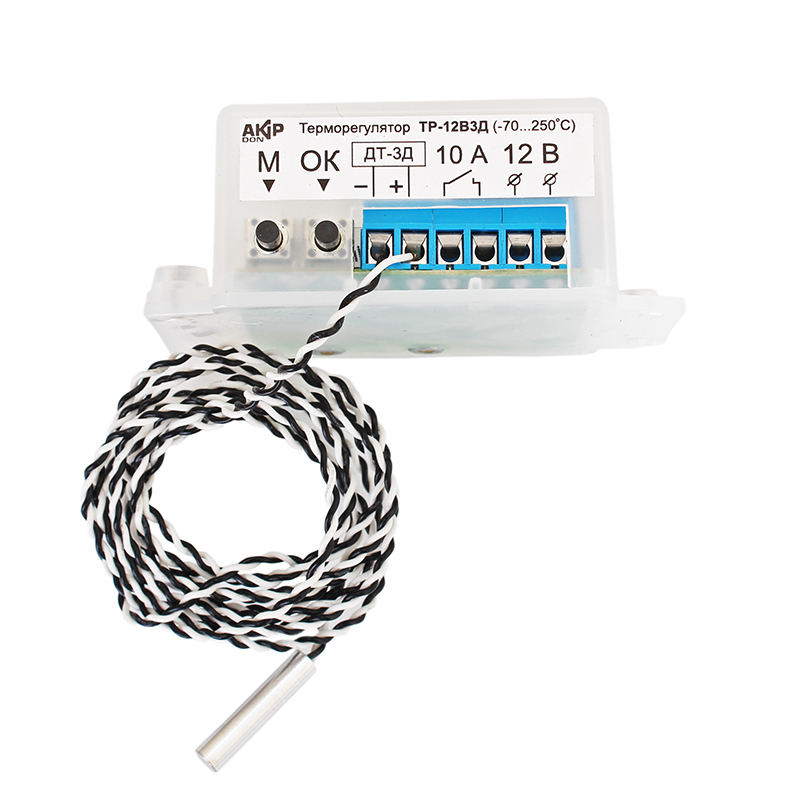

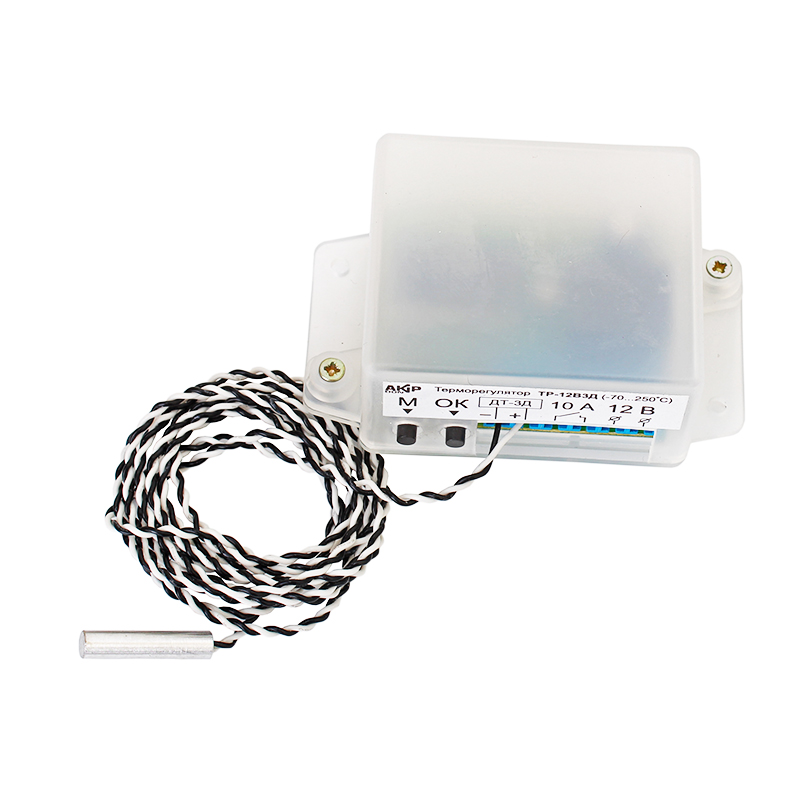

Терморегулятор поставляется в небольшом прозрачном корпусе и имеет отверстия для закрепления саморезами (винтами) на любой подходящей поверхности.
Характеристики
| Параметры | Значение |
| Диапазон измеряемой температуры | от -70 до +250°C |
| Разрешающая способность | 1°С |
| Гистерезис (разность между температурами включения и выключения) | ± от 0 до 50°С |
| Время таймера простоя | нет |
| Выбор логики работы | только нагрев |
| Максимальный коммутируемый ток при cos ="1 | 10 А |
| Длина соединительных проводов датчика | 1",4 м |
| Способ монтажа (подключения) | на плоскую поверхность, портативный корпусной |
| Габаритные размеры | 6 (8)х5х3 см |
