Система мониторинга температуры iCelsius - специализированное микропроцессорное устройство для контроля и фиксации параметров температуры. Отличается от аналогов возможностью обработки большого числа входящих сигналов, функцией построения мультиплатных компоновок (до 8 устройств), функцией управления и настройки через программный интерфейс ПК, широким диапазоном измеряемых температур, компактными габаритами и малым энергопотреблением.

Назначение

Система мониторинга iCelsius комплектуют аппаратуру среди всех систем автоматизированного контроля и регулировки температурных режимов на производстве. Прибор осуществляет сбор и фиксацию показаний температурных датчиков различного типа, их оцифровку и передачу в программный интерфейс ПК для дальнейшей обработки и записи в архив.

Устройство и работа

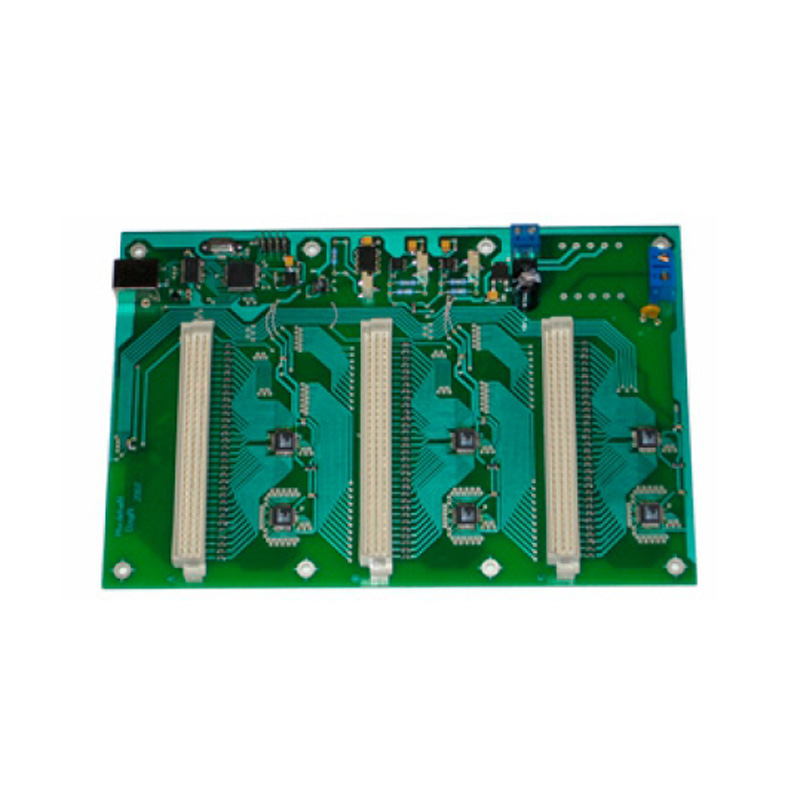

Конструктивно стандартное исполнение устройства выполнено в формате печатной платы, снабженной разъемами для подключения датчиков, линии питания, кабеля связи с ПК и кабелей построения мультиплатных компоновок. По требованию заказчика устройство может быть дополнено корпусом, расширяющим диапазон рабочих температур. Корпус может иметь любую степень защиты от внешних воздействий в соответствии с требованиями заказчика.

Название Интеравтоматик

Система мониторинга температуры iCelsius

Питание системы

Переменный ток, 220 В, 50 Гц

Мощность, потребляемая устройством в рабочем режиме, Вт

0,25

Диапазон измеряемых температур, °С

От -200,0 до +200,0

Погрешность измерения:

 - абсолютная, °С

 - относительная, %



0,5

±0,5%

Количество входных каналов на одной плате

32

Количество каналов при использовании мультиплатной компоновки

64/96/128/160/192/224/256

Используемые устройством интерфейсы:

 - для подключения к ПК

 - для создания мультиплатных компоновок



USB 1.1

RS-485

Точность аналого-цифрового преобразования входящих данных, бит

24

Полоса частот аналого-цифрового преобразования, Гц

От 5,0 до 2000,0

Диапазон регистрируемых нормализированных сигналов тока, мА

От 0 до 20,0

Диапазон регистрируемых нормализированных сигналов напряжения, В

От 0 до 2,5

Период мультипликации каналов, мс

200,0

Функция защиты от резких скачков напряжений на линии измерения

Есть

Схема подключения датчиков

3-точечная/2-точечная

Максимальное расстояние между платами в мультиплатной компоновке, м

100,0

Волновое сопротивление витой пары, соединяющей платы в мультиплатной компоновке, Ом

120,0

Сечение проводов подключения датчиков, мм2

1,0

Максимальное расстояние между платой и контролируемым датчиком при использовании проводов стандартного сечения, м

1000,0
