Описание

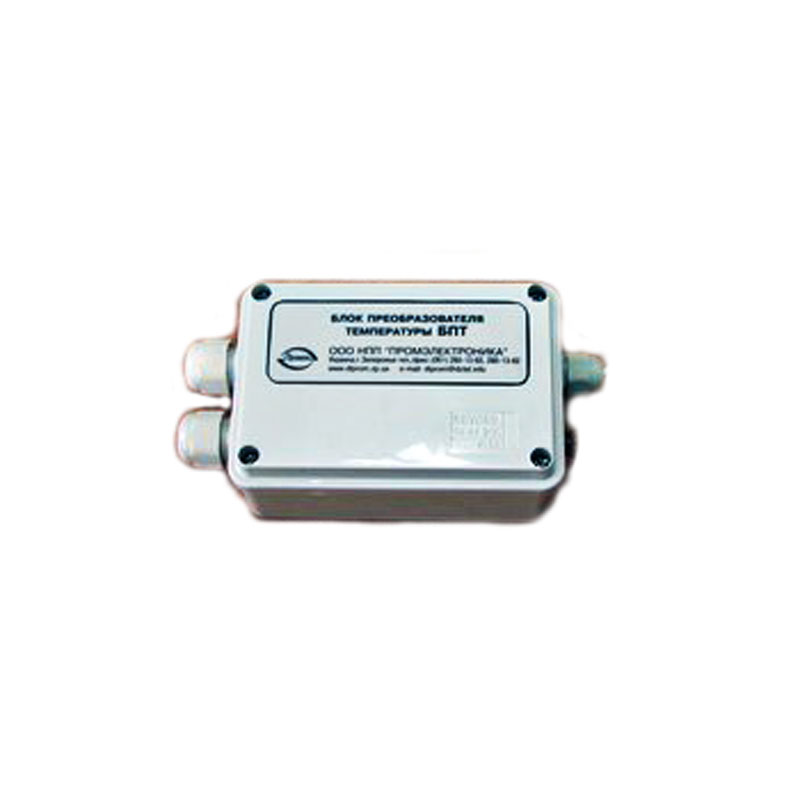

Конструкция блока преобразователя температур марки БПТ-2 располагается в пластиковом боксе. Надёжная оболочка защищает от влияний внешней среды и оснащена с одной стороны шнуром питания, держателем предохранителя. С противоположной стороны обустроены 2 отверстия, предусмотренные для проводки, подключения термопар и выходов.

Назначение устройства

Блок БПТ-2 предназначен для преобразования и стабилизации напряжения, которое поступает с обустроенных измерительных термопар, и на выходе образуется постоянный ток емкостью от 4 до 20 мА. Устройство применяется в системах, осуществляющих автоматический процесс регулирования и корректирования производящегося технологического процесса. Функциональность блока предусматривает совместное применение с системами БАУ-ТП-1, АЛЬФА-М.

Особенности устройства и работа

Функциональность преобразователя основана на нормировании и усилении сигналов, которые поступают от систем термопреобразователей марки ХК или ХА. Поступающие сигналы преобразуются и формируются в выходные нормируемые сигналы с параметрами от 0 до 5 мА, а также от 4 до 20 мА.

Блок преобразователя БПТ-2 обладает специальной функцией компенсации холодного спая. Конструкция устройства оснащена двумя одинаковыми сигналами, которые запитаны от стабилизированного источника.

Указания по мерам безопасности

Наш блочное устройство может эксплуатироваться только во взрывобезопасных помещениях закрытого типа при условии:

  • Диапазона температур окружающей среды в помещении от +5°С до +50°С;
  • Уровня вибрации частотой в размере 25,0 Герц, показателем амплитуды 0,1 миллиметра;
  • Размер относительного показателя влажности находящегося воздуха от 29% до 81% в условиях температур 35°С;
  • В условиях внешнего постоянного или переменного поля с показателем напряженности, не превышающей показатель в 400,0 А/м;
  • В случае полного отсутствия в воздухе агрессивных химических веществ;
  • В условиях стабильных температур, без резких колебаний температурного режима.

Сама конструкция преобразователя относится к устройствам, которые при эксплуатации не создают рисков опасности для обслуживающего персонала и не воздействуют на состояние санитарно-гигиенических условий и охраны труда. Реальная эксплуатация и следующее за ним, техническое обслуживание блока, может осуществляться исключительно специалистами, обладающими необходимым уровнем знаний, опыта, навыков. Обслуживание может проводиться персоналом, прошедшим изучение конструкции устройства, его принципа действия и основных правил установки. Специалисты по обслуживанию должны иметь соответствующую квалификационную группу, не ниже второго разряда по электробезопасности.

Запрещается проводить ремонтные или электромонтажные работы при включенном источнике напряжения питания. Блок производится с защитными механизмами и функциями, которые предотвращают уток тока и идущий за ним удар током. Присвоен второй защитный класс, которые подкрепляется ГОСТ от 84 года № 12997.

Характеристики

Питание преобразователя от однофазной сети (напряжение – ток переменный)

    220 В

Частота рабочего тока

      50 Гц

Мощность, которая потребляется от сети

  не больше 3 Ватта

Входное напряжение, номинальный диапазон термопары хромель-капель

   0 – 66,42 мВ

Выходной сигнал при нагрузке 250 Ом

     4-20 мА
