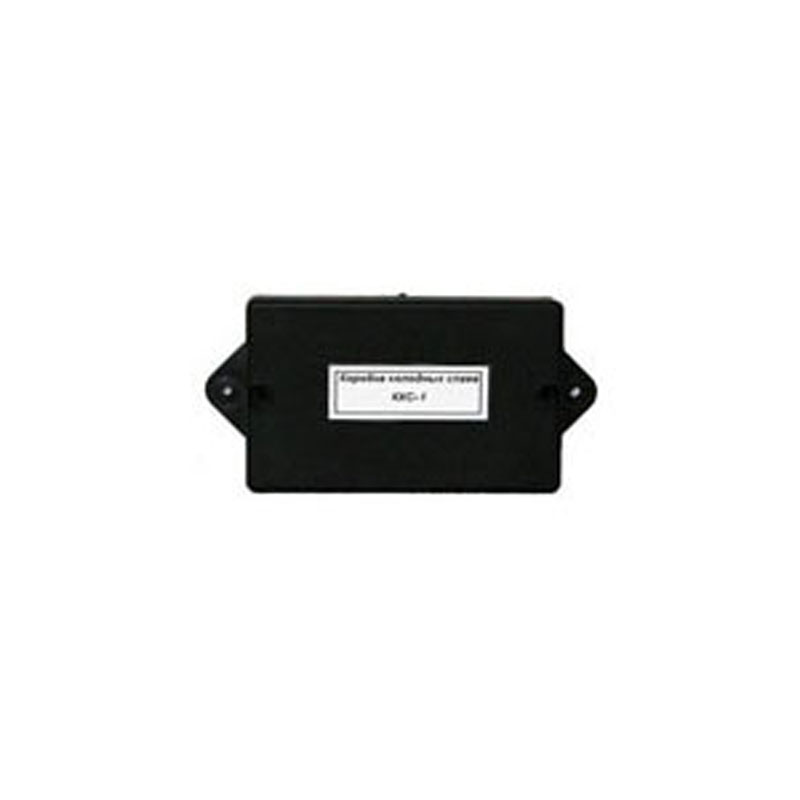

Коробка КХС-1

Компенсационная коробка КХС-1 – устройство, которое было разработано для работы в составе измерительных систем производственных предприятий для автоматического поддержания высокой точности определения температуры термоэлектрическими преобразователями. При необходимости КХС-1 может корректно работать с оборудованием, предназначенным для измерения и регулировки температуры типа РТЭ или других согласованных с предприятием-изготовителем.

Назначение

Одним из самых существенных недостатков, которые имеются у термопар как устройств для измерения температуры, является необходимость контроля их холодных спаев. Устранение этой проблемы – основная задача в работе коробки холодных спаев, которые выполняет коробка  КХС-1. Основные функциональные возможности такого оборудования состоят в том, что происходит автоматическая компенсации термического варианта ЭДС холодных концов при изменении, а также возможность использования КХС-1 для экономии компенсационного кабеля в составе измерительной системы, заменив его проводником стандартной конструкции с медными жилами.

Устройство и работа

Конструкция термопар предполагает наличие двух термоэлектродов, выполненных из разных металлов, один из них становится отрицательно, а другой – положительно заряженным. При соединении материалов при помощи пайки (сварки) образуется два перехода, каждый из которых имеет собственную температуру.

Основной целью использования КХС-1 становится возможность использования металла-посредника (в абсолютном большинстве случаев его роль выполняет медь). В результате образуется дополнительный спай, при отсутствии разницы в температуре термоэлектрода и медного провода выполненные термопарой измерения будут корректны и точны.

Самым простым и действенным из всех разработанных способов автоматизации регулирования таких показателей стало поддержание уровня 0 ˚С на холодном спае. В результате измерителем будет достаточно легко определить разницу температур, а с использованием охладителя и нагревателя в составе коробки в автоматическом режиме будет легко компенсирована разница температур.

Допустимое расстояние "измерительный прибор – КХС" (при использовании четырёхпроводной схемы включения термодатчика)

20 м

Допустимая погрешность

± 0,1 ˚С

Количество каналов

1

Максимальное сечение провода

2,5 мм2

Степень защиты корпуса

IP 44

Вес прибора

150 г
