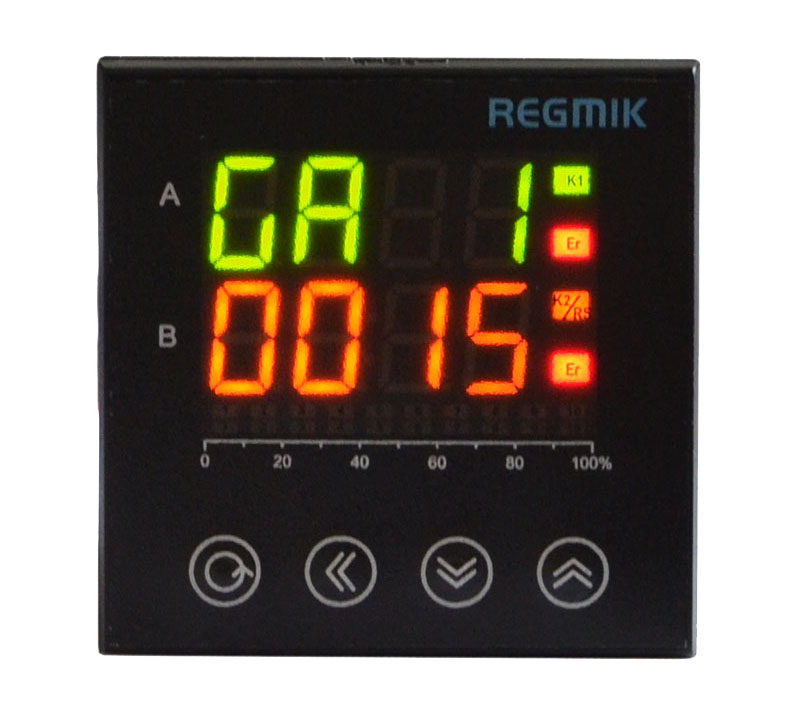

Универсальный двухканальный прибор РП2-М

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прибор РП2-М предназначен для контроля технологических процессов, в которых требуется автоматический отсчет временных интервалов (реле времени, универсальный таймер), подсчет количества поступивших импульсов, погодозависимое регулирование, управление дискретными и аналоговыми задвижками, работа по заданной программе с выдержкой по времени.

Режимы работы

  • Измеритель;
  • Измеритель с аварийной сигнализацией;
  • Двухпозиционный регулятор;
  • Двухпозиционный регулятор с таймером;
  • Трехпозиционный регулятор;
  • Трехпозиционный регулятор с таймером;
  • Дискретный ПИД регулятор;
  • Дискретный ПИД регулятор  с таймером;
  • Аналоговый ПИД регулятор;
  • Аналоговый ПИД регулятор  с таймером;
  • ПИД регулятор для управления задвижкой;
  • ПИД регулятор для управления задвижкой с таймером;
  • ПИД регулятор в системе нагреватель/холодильник;
  • Погодозависимый регулятор;
  • Преобразователь входной величины в аналоговый сигнал;
  • Ручной задатчик аналогового сигнала;
  • Прямой и обратный счет импульсов;
  • Работа с энкодером;
  • Расходомер;
  • Частотомер;
  • Тахометр;
  • Дозатор;
  • Счетчик наработки оборудования;
  • Универсальный таймер;
  • Реле времени;
  • Блок расширения входов/выходов.

Особенности

Прибор РП2-М обладает такими преимуществами:

  • Алгоритм адаптивной самонастройки ПИД регулятора с улучшенными характеристиками точности настройки коэффициентов и быстрым выходом на уставку;
  • Погрешность измерения составляет 0,25% от диапазона измерения входной величины без учета погрешности входного датчика;
  • Защита параметров от несанкционированного доступа;
  • Два независимых канала регулирования с выдержкой по времени;
  • Работа таймера с наклоном и без наклона в одном цикле;
  • Программирование 10 программ работы таймера и выбор без пароля одного из заранее настроенных режимов работы таймера;
  • Настройка работы выхода аварийной сигнализации по шагам (ON/OFF) в цикле;
  • Частота работы счетчика импульсов до 20 кГц;
  • Защита параметров от несанкционированного доступа;
  • Сохранение в энергонезависимой памяти прибора текущих режимов работы при отключении питания;
  • Возможность настройки и одновременной работы до 70 программ работы универсального таймера;
  • Работа универсального таймера по приоритетам (месяц, неделя, день недели, день, час, минута, секунда);
  • Работа универсального таймера по восходу/закату солнца;
  • Возможность задания до 20 праздников и выходных, в которые универсальный таймер не выполняет настроенные программы работы;
  • Настройка до 10 шагов для реле времени;
  • Управление выходами по интерфейсу RS485;
  • WEB интерфейс для быстрой конфигурации прибора при помощи ПК;
  • Функция логгера (запись данных на microSD карту объемом до 128 Гб);
  • Удобная навигация по меню;
  • Информативный многофункциональный индикатор;
  • Практичный корпус;
  •  Универсальность, заменяет целый ряд приборов:
  • Измерители: И1, И2, И2-01;
  •  Двухпозиционные регуляторы: РД1, РД2;
  • ПИД регуляторы: дискретный и аналоговый РП1, РП2;
  • ПИД регуляторы для управления задвижками: РП1-З, РП2-З (в случае установки двух дополнительных дискретных выходов вместо аналоговых);
  • Погодозависимый регулятор;
  • Регуляторы с выдержкой по времени: РД1-Т, РД2-Т, РП1-Т.
  • Универсальные таймеры: УТ-1, УТ-2;
  • Реле времени: РВ1, РВ2;
  • Счетчики импульсов: СИ1, СИ2, СИ1м.

Характеристики

  • Питание
    • 110…220 VAC;
    • 12…24 VDC.
  • Внутренний блок питания
    • 24 VDC, нагрузочная способность 60 мА.
  • Интерфейсы
    • RS485 (протокол ModBus RTU);
    • изолированный RS485 (протокол ModBus RTU)
    • USB интерфейс для конфигурации через WEB-браузер.
  • Дискретные входы (2 входа)
  • ПУСК/СТОП/ПАУЗА таймера/блокировка выходных устройств.
  • Универсальные входы (2 входа)
    • термопреобразователи сопротивления;
    • преобразователи термоэлектрические;
    • датчики с унифицированным выходным сигналом тока (0…5 мА, 0…20 мА, 4…20 мА);
    • датчики с унифицированным выходным сигналом напряжения (0…1 В, 0…5 В, 0…10 В).
  • Дискретные выходы (2 выхода)
    • электромеханическое реле (5А, 220 VAC);
    • транзисторный ключ (100 мА, 60 VDC);
    • транзисторная оптопара (100 мА, 60 VDC);
    • симисторная оптопара (100 мА, 220 VAC).
  • Выход аварийной сигнализации
    • транзисторный ключ (100 мА, при 60 VDC).
  • Аналоговые выходы (2 выхода)
    • 0…5 мА, 0…20 мА, 4…20 мА (тип выходного сигнала настраивается пользователем).

Схемы

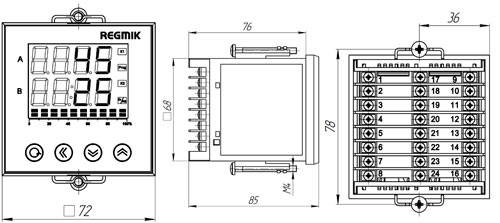

Рис.1. Габаритный чертеж прибора РП2-М

Комплектация

В стандартный набор поставки прибора РП2-М входит:

  • Крепежный элемент - 2 шт.
  • Инструкция по настройке параметров - 1 экз.
  • Инструкция по подключению - 1 экз.
  • Гарантийный талон - 1 экз.
