Регулятор температуры РП2-06С 2ТС

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор температуры РП2-06С 2ТС предназначен для контроля выполнения различных технологических процессов в промышленности, сельском и коммунальном хозяйстве.

Назначение

Прибор предназначен для приема и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТСМ 50М), в значения температуры прямой и обратной воды и отображения их на встроенном цифровом индикаторе с одновременным регулированием температуры объекта по ПИД закону.

Прибор автоматически контролирует состояние датчиков, нахождение измеренных значений в установленном диапазоне измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал “Ошибка”.

    Функциональные возможности прибора

    • измерение температуры объекта по двум каналам;
    • отображение на встроенном светодиодном цифровом индикаторе текущего значения температуры по одному каналу;
    • регулирование температуры прямой воды по двухпозиционному или ПИД закону;
    • управление дополнительными устройствами (в частности рециркуляционным насосом);
    • формирование сигнала “Авария” при превышении заданного аварийного значения температуры;
    • формирование сигналов “Авария 1"” и “Авария 2” при замыкании внешних контактов управления;
    • возможность объединения регуляторов в единую сеть для каскадного регулирования;
    • формирование сигнала “Ошибка”;
    • программное изменение параметров характеристики преобразования.

    Гарантии

    Гарантийный срок эксплуатации - 24 месяца со дня продажи.

    В случае выхода изделия из строя в течение гарантийного срока при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

    Условия эксплуатации

    Прибор предназначен для использования в следующих условиях окружающей среды:

    • температура воздуха, окружающего корпус прибора +5...+50°С;
    • атмосферное давление 86...107 кПа;
    • относительная влажность воздуха (при температуре +35°С) 30...90%.

    Характеристики

    Параметры Значения
    Номинальное напряжение питания, В ~220
    Допустимое отклонение напряжения питания, % -20…+15
    Потребляемая мощность, Вт, не более 7
    Тип датчиков ТСМ 50М W=1,4280
    (-50..+180 оС)
    Предел допускаемой основной приведенной
    погрешности измерения (без учета погрешности
    датчика), %
    ±0,5
    Степень защиты корпуса IP20
    Габаритные размеры прибора, мм 72x72x90
    Масса прибора, кг, не более 0,5

    Схемы

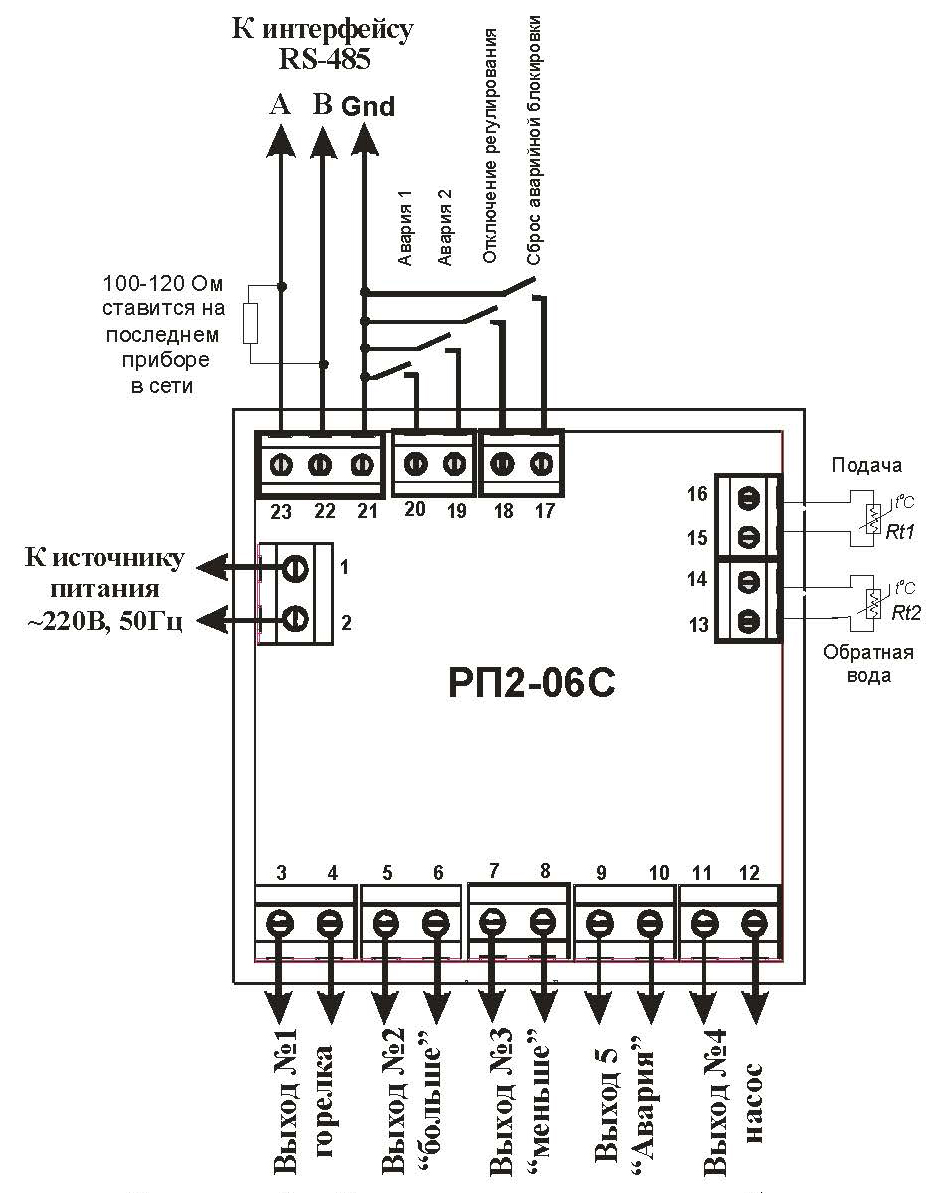

    "Схема подключения прибора"

    Рис.1 Схема подключения прибора

    Комплектация

    • Прибор РП2-06С
    • Датчик ТСМ-102 50М В2 D6 L90-2000 (-40…100)
    • Крепежный элемент
    • Инструкция по установке параметров
