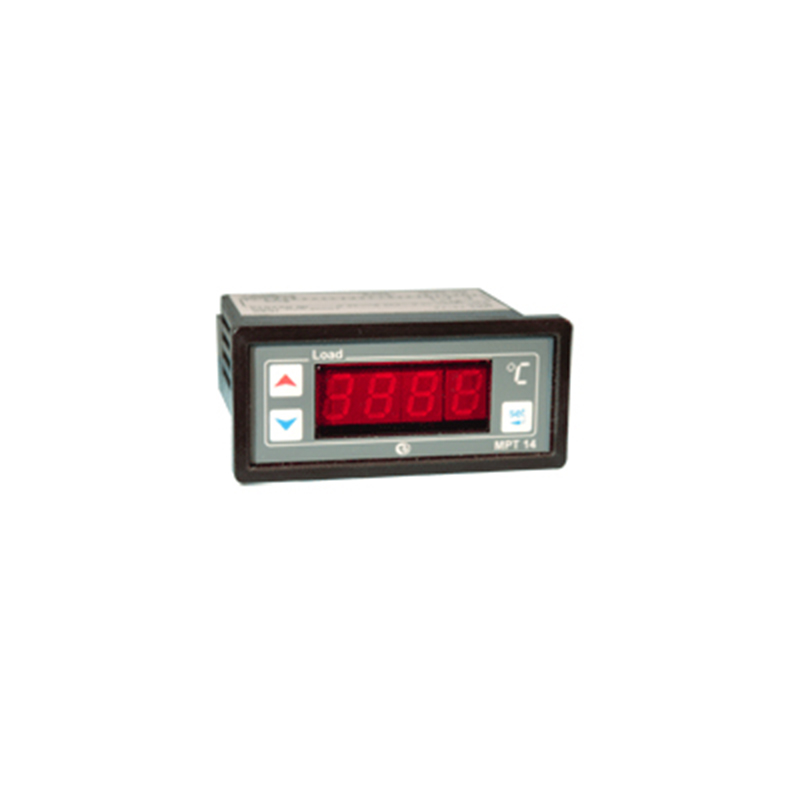

Регулятор температуры МРТ-14

Голосов: 1
Документация:
Паспорт(737.94 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор температуры МРТ-14 (ТУ 4218-226-00227459-2002) предназначен для регулирования температуры в системах управления технологическими процессами.

Основные особенности

  • Режимы регулирования: нагревающий или охлаждающий для двухпозиционного закона регулирования; нагревающий для пропорционального, пропорционально-интегрального, пропорционально-интегрально-дифференциального.
  • Регулятор МРТ-14 имеет 32 модификации в зависимости от типа исполнительного элемента регулирующего канала, наличия токового трансмиттера 4-20 мА, напряжения питания и типа датчика.
  • В качестве внешнего исполнительного органа может быть использован: электроклапан соленоидного типа, магнитный пускатель, твердотельное реле с токовым или потенциальным входом, симистор.
  • Имеется программируемый токовый трансмиттер 4-20 мА отображения контролируемой температуры, для передачи информации в систему сбора данных верхнего уровня.
  • По отдельному заказу могут поставляться датчики с НСХ 100П: датчик для атмосферного давления (Ø 6,5 х 40 мм), высокочувствительный малоинерционный датчик для атмосферного давления (Ø 4 х 160 мм), датчик для избыточного давления (Ø 10 мм не более 6,3 МПа) с длиной погружной части – 160, 250, 320, 400, 500, 800 мм.

Характеристики

Пределы регулирования температуры, °С от -40 до +350
Диапазон задания зоны возврата, °С от -25 до +25
Дискретность индикации и задания температуры, °С 0,1
НСХ датчика 50М, 50П, 100М, 100П
Длина линии связи 2-х (3-х) проводная при Rжилы 0,1(5) Ом, не более, м 2 (300)
Основная погрешность контроля температуры без учета погрешности датчика, % ±0,15
Потребляемая мощность, В*А 2,8
Напряжение питания прибора в зависимости от исполнения при частоте 50 (60) Гц, В ~220 -15/+10% или ~12 -10/+15% или =13,2 -10/+15%
Номинальное сопротивление нагрузки токового трансмиттера 4-20 мА, Ом 500
Внешнее напряжение питания токового трансмиттера, В 24
Коммутируемый ток (в зависимости от типа исполнительного элемента регулирующего канала), А 0,05; 1; 10
Коммутируемое напряжение по регулирующему каналу для реле, В ~242 или =28
Тип исполнительного элемента регулирующего канала реле (сухой контакт), оптосимистор, токовый выход 15 мА, оптотранзистор при Iн <=50 мА
Габариты, мм 76х35х76,5
Масса прибора без датчика, кг 0,22
Защита корпуса IP20
Защита лицевой панели IP44
Температура окружающей среды, °С от -20 до +50
