Описание

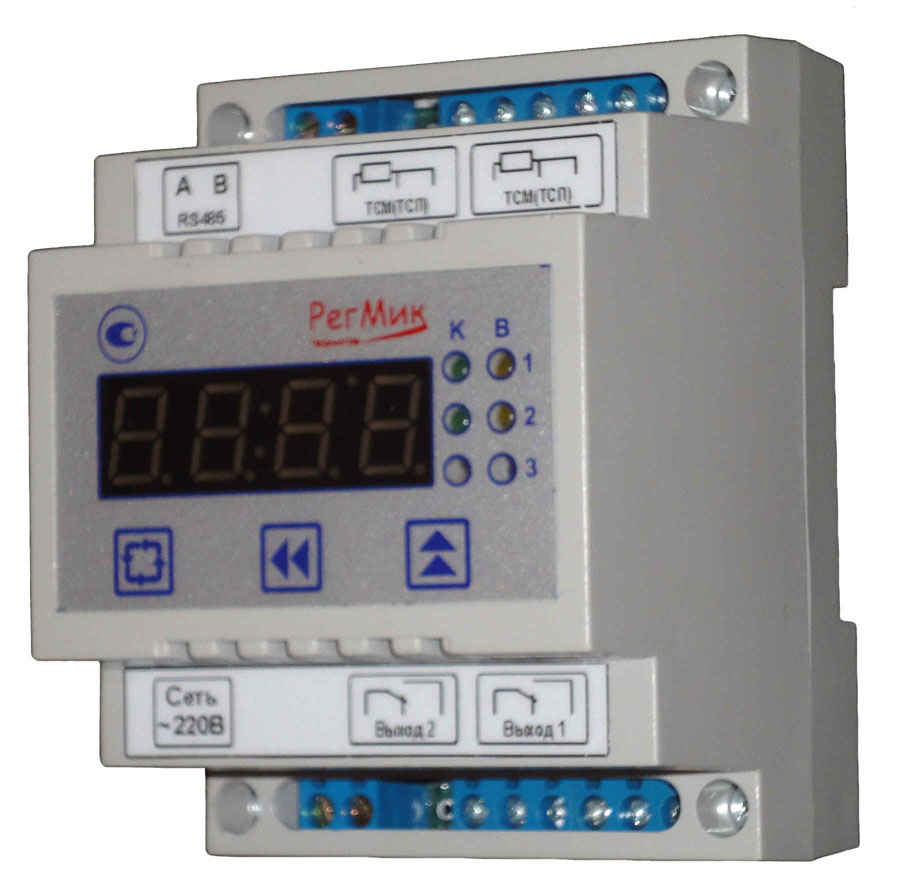

ПИД-Регулятор температуры РП1-02-РМ предназначен для приема и преобразования сигнала, поступающего от термопреобразователя сопротивления (ТС), в значение температуры и отображения его на встроенном цифровом индикаторе. Одновременно прибор осуществляет регулирование температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону.
Прибор автоматически контролирует состояние ТС, нахождение измеренной температуры вне установленного диапазона измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал “Ошибка”.
ПИД-регулятор РП1-02А осуществлять функции:
- измерение температуры различных объектов с помощью стандартных ТC;
- отображение на встроенных светодиодных цифровых индикаторах текущего и заданного значений температуры объекта;
- регулирование температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону;
- световую индикацию режима работы прибора;
- возможность изменения заданного значения температуры (уставки) для ПИД-регулятора;
- работа в режиме преобразователя температура-аналоговый сигнал;
- работа в режиме ручного задатчика аналогового сигнала;
- обмен данными с персональным компьютером по интерфейсу RS-485;
- формирование сигнала “Ошибка”;
- программное изменение параметров характеристики преобразования.
| Наименование характеристики | Значение |
| Номинальное напряжение питания, В | 220 |
| Допустимое отклонение напряжения питания, % | ±10 |
| Потребляемая мощность, Вт | не более 6 |
| Уставка для ПИД-регулятора, °С | от 0,0 до 999,9 |
| Смещение характеристики, °С | от -99,9 до 999,9 |
| Наклон характеристики | от 0,001 до 9,999 |
| Полоса фильтра, °С | от 0,1 до 999,9 |
| Время усреднения, количество периодов измерения | от 0 до 9 |
| Период индикации измеренной величины, с | от 1 до 99 |
| Период опроса датчика, не более, с | 1,5 |
| Период работы ПИД-регулятора, с | от 2 до 99 |
| Коэффициент пропорциональности | от 0,1 до 999,9 |
| Постоянная времени интегрирования, с | от 1 до 9999 |
| Постоянная времени дифференцирования, с | от 1 до 9999 |
| Гистерезис для ПИД-регулятора, °С | от 0,0 до 20 |
| Уровень мощности, % | от 0 до 100 |
| Диапазон измерения температуры, °С | от -50 до 600 |
| Предел допускаемой основной приведенной погрешности преобразования (без учета погрешности датчика) | ±0,5% |
| Степень защиты корпуса | IP20 |
| Габаритные размеры прибора, мм | 72x72x90 |
| Масса прибора | не более 0,5 кг |
| Входной первичный преобразователь (датчик температуры) | Диапазон измерений | ||
| Модификация | Код | Тип | |
| ТС по ДСТУ 28587 |
01 02 03 04 05 06 07 08 |
ТСМ 50М W=1,4260 ТСМ 50М W=1,4280 ТСП Pt50 W=1,3850 ТСП 50П W=1,3910 ТСМ 100М W=1,4260 ТСМ 100М W=1,4280 ТСП Pt100 W=1,3850 ТСП 100П W=1,3910 |
(-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С (-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С |
| ПТ по ДСТУ 2857 |
10 11 12 |
ТХК L ТХА K ТЖК J |
(-30...+600) °С (-50...+1200) °С (-30...+750) °С |
| АН |
21 22 23 |
АН1 от 0 до 1 В АН2 от 0 до 10 В АН5 от 0 до 5 В |
(0...100)% (0...100)% (0...100)% |
| АT |
31 32 33 |
АТ1 от 0 до 5 мА АТ2 от 0 до 20 мА АТ3 от 4 до 20 мА |
(0...100)% (0...100)% (0...100)% |
| Выходное устройство | Нагрузочная способность |
| Электромагнитное реле (Р) | 8А 220В |
| Оптопара симисторная (ОС) | 100мА 220В |
| Оптопара транзисторная (ОК) | 150мА 80В |
| Силовой симистор (С) | 3А 220В |
|
Напряжение: АН1 АН2 АН3 |
от 0 до 1 В от 0 до 10 В от 0 до 5 В |
|
Ток: АT1 АT2 АT3 |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
