Пид регулятор РП1 — специализированное электротехническое устройство для контроля и регулировки входной величины по ПИД-закону. Выпускается в двух вариантах исполнения, отличающихся по типу монтажа: в щитовом шкафу или на DIN-рейке. Отличается от аналогов широким спектром поддерживаемых датчиков, большим измерительным диапазоном, высокой скоростью обработки входящей информации, длительным эксплуатационным ресурсом и низким уровнем энергопотребления.

Назначение

Регулятор РП1 подходят для обработки информации, поступающей с термодатчиков, контроля нахождения текущих параметров температуры в заданном диапазоне, а также формирования сигнала «ОШИБКА» в случае выхода параметров за пределы заданных диапазонов. Прибор может использоваться в качестве устройства калибровки термодатчиков.

Устройство и работа

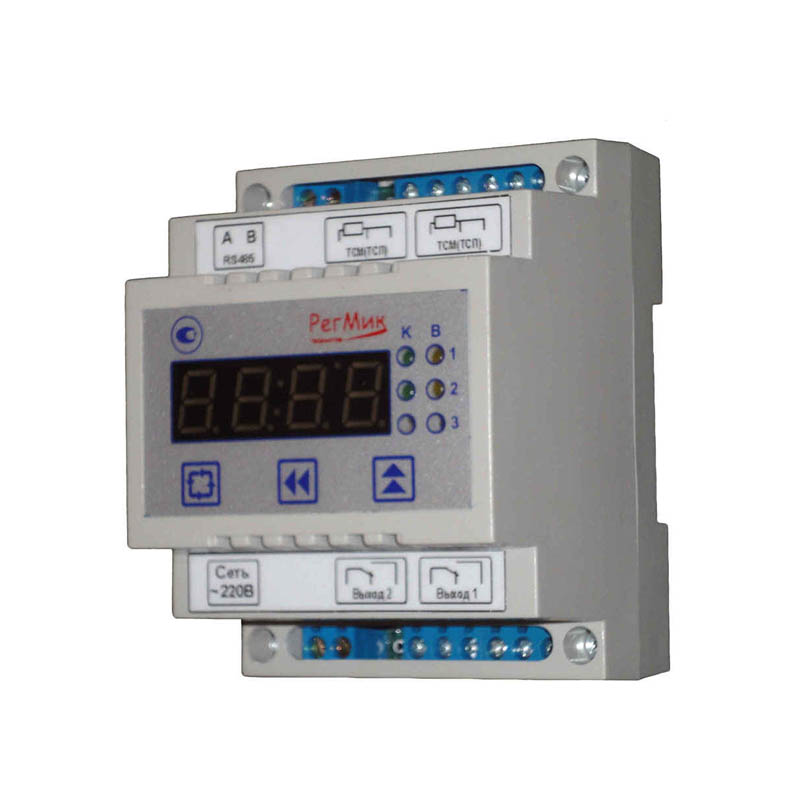

Устройство выпускается в моноблочном исполнении с корпусом, выполненным из пластика. На лицевой стороне имеется дисплей для отображения текущих значений измеряемой величины, комплект светодиодных индикаторов состояния устройства, а также клавиши настройки. Функционирование прибора обеспечивается посредством микроконтроллера. Устройство снабжено разъемом RS-485 для обмена данными с ПК.

Модификация устройства

РП1

Тип устройства

ПИД регулятор универсальный, настраиваемый

Кол-во рабочих каналов

1

Степень защиты корпуса устройства

IP20

Напряжение питания устройства, В:

 - переменный ток

 - постоянный ток



220,0

От 12,0 до 24,0

Допустимое отклонение напряжения питания, %

±10,0

Мощность, потребляемая устройством, максимум, Вт

6,0

Диапазоны измерения:

 - температура*, максимум, °С

 - напряжение

 - ток



От -50,0 до +2500,0

Задается пользователем

Задается пользователем

Диапазон уставок регулятора, °С

От 0,0 до 999,9

Смещение характеристик, °С

От -99,9 до 999,9

Наклон характеристик, °С

От 0,001 до 9,999

Полоса фильтра, °С

От 0,1 до 999,9

Длительность периода измерения, сек.

1,5

Длительность индикации измеренной величины, сек.

От 1,0 до 99,0

Время усреднения, количество периодов измерения

От 0 до 9

Период регулятора, сек.

От 2,0 до 99,0

Постоянная времени интегрирования/дифференцирования, сек.

От 1,0  до 9999,0

Коэффициент пропорциональности

От 0,1  до 999,9

Гистерезис регулятора, °С

От 0,0  до 20,0

Уровень мощности, %

От 0,0 до 100,0

Длительность включения выходного устройства, минимум, сек.

От 0,1 до 9,9

Предел допустимой основной погрешности преобразования (без учета погрешности датчика), %

±0,5

Параметры выходных сигналов:

 - напряжение, В

 - ток, мА



От 0 до 10,0

От 4,0 до 20,0

Габаритные характеристики устройства (размер), мм:

 - щитовое исполнение

 - исполнение с креплением DIN



90х72х72

89×67×65

Весовые характеристики устройства (масса), кг

0,5
