Двухканальный ПИД регулятор РП2, устройство системы АСУ, которая обеспечивает формирование управляющего сигнала, направленного на получение параметров высокой точности в рамках технологического процесса. В работе данного прибора дифференцирующая и интегрирующая составляющие.

Назначение

Регулятор РП2 – многофункциональное устройство, которое позволяет

  • проводить измерения температур по двухканальной системе или с применением унифицированных тока и напряжения (в пределах 0÷20 мА и 0÷10/0÷20 В);
  • обеспечить индикацию светом текущих режимов работы и параметров системы;
  • определить стандартным набором технических средств уровень влажности (используется психрометрический метод);
  • в автоматическом режиме настроить каждый из коэффициентов, задействованных в работе;
  • регулировать рабочие параметры в соответствии с ПИД-законом;
  • использовать в качестве преобразователя показателей температуры в сигнал аналогового типа;
  • использовать интерфейс RS 485.

Конструкция

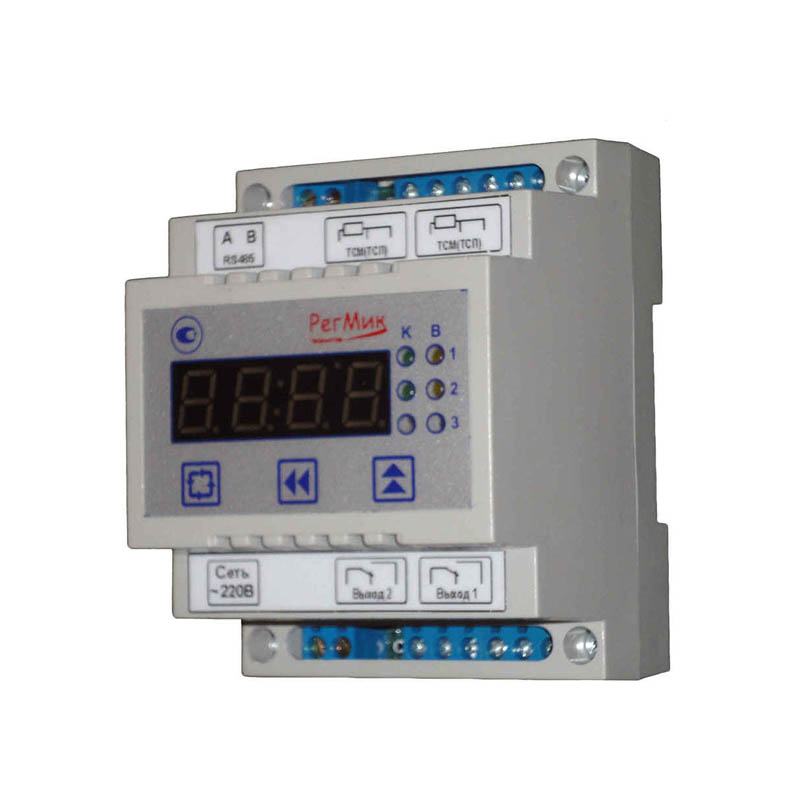

Работа устройства основана на использовании пропорционально-интегрально-дифференциального закона, который позволяет в автоматизированном режиме полностью контролировать текущее состояние входных датчиков, корректность введения оператором рабочих параметров, процесс калибровки, выход измеренных величин из установленного диапазона измерений. По результатам работы регулятора может быть сформирован сигнал «Ошибка». Регулятор РП 2 представлен производителями в корпусном с возможностью установки на DIN-рейке или щитовом исполнении.

Двухканальный ПИД регулятор РП2 выполняет поставленные функциональные задачи:

Питающее напряжение

12/24 В; 220 В

Предельно допустимые отклонения по напряжению

± 10 %

Максимальная потребляемая мощность

6 Вт

Период выполнения измерений

1,5 с

Предельные значения периода регулятора

2÷99 с

Параметры уставки

0÷999,9 ˚С

Полоса фильтра

0,1÷999,9 ˚С

Параметры наклона характеристик

0,001÷9,999

Диапазон смещений характеристики

-99,9÷999,9 ˚С

Время индикации

1÷99 с

Число периодов измерений

0÷9

Постоянная времени

дифференцирования

1÷9999 с

интегрирования

1÷9999 с

Коэффициент пропорциональности

0,1÷999,9

Диапазон регулирования уровня мощности

0÷100 %

показатели гистерезиса

0÷20 ˚С

Максимально допустимая основная приведенная погрешность (погрешность датчика при этом не учитывается)

±0,5 %

Время включения выходного устройства (минимальное значение)

0,1÷9,9 с

Вес прибора

0,5 кг
