Регулятор МикРА 604

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

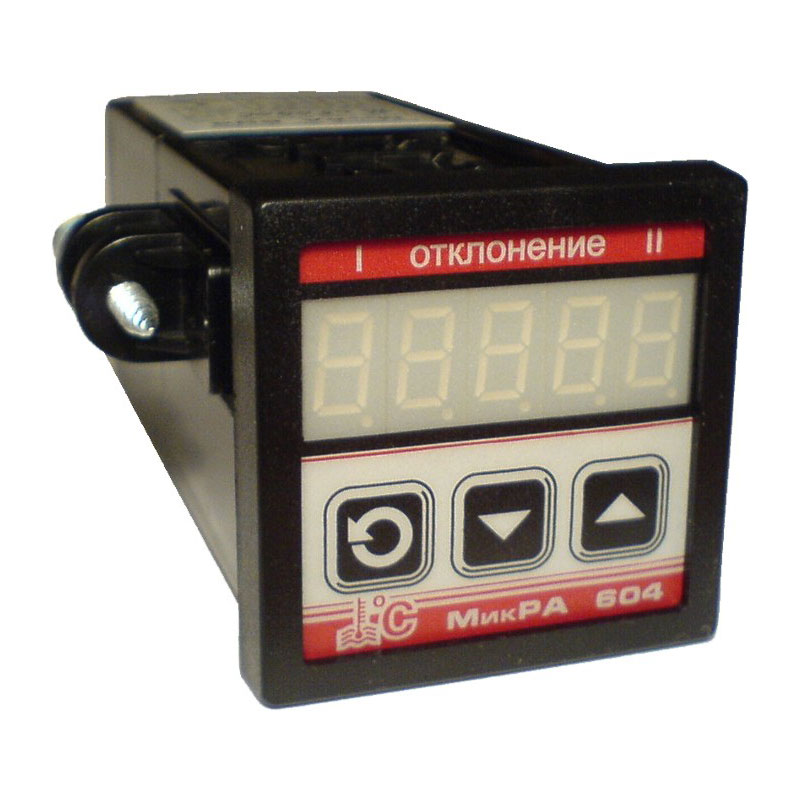

Микропроцессорное двухканальное приборное устройство по ПИД-работе, а именно регулятор МикРА 604, используется в промышленности в составе систем АСУ в соблюдении с ПИД законом регулирования. С использованием автоматической или ручной настройки оборудования можно с высокой точностью управлять температурой по каждому из двух имеющихся независимых каналов. Датчиком температуры при этом может служить термопары ЖК(J), ХА(K), ПП(S), ХК(L) (входы, используемые для их подключения, между собой гальванически связаны).

Назначение

Двухканальный по устройству регулятор  МикРА 604 – одно из лучших решений для оснащения системы автоматики на производстве, где требуется способность аппаратуры мгновенно реагировать на возможные изменения температуры и поддерживать её на заданном настройками уровне. После выполнения настройки ПИД-терморегулятора будет обеспечена высокая точность соблюдения температурного режима и надёжной работы технологического оборудования в целом.

Устройство и работа

Для начала работы оборудования в составе промышленной системы автоматизации требуется его грамотная настройка. Упростить эту задачу можно с использованием рекомендуемого производителем алгоритма действий.

  1. Дифференциальная и интегральная составляющие устанавливаются в "0". Задаётся максимальная температура, отслеживается системная реакция.
  2. Предыдущая операция повторяется с увеличением пропорциональной составляющей до начала колебательного процесса.
  3. Пропорциональную составляющую необходимо снизить (при этом колебания станут затухающими), система начнёт работать стабильно.
  4. Пропорциональная составляющая устанавливается на 15 % ниже полученного уровня.
  5. Ступенчато задаётся максимальная температура с увеличением интегральной составляющей до начала затухающих колебаний. Затем она увеличивается до момента, когда система будет работать без ошибок и колебаний.
  6. Чаще всего дифференциальная составляющая не настраивается, но при повышенных требованиях к быстродействию можно ступенчато задать температуру и увеличить составляющую до тех пор, пока система останется стабильной при минимальном времени.
  7. Проверить настройки можно ступенчато задавая разные значения температуры. Это позволит гарантировать, что стабильная работа системы будет обеспечена при любом режиме работы оборудования.

Характеристики

Напряжение (ток переменный)

100 ÷ 250 В

Частота в питающей сети

до 60 Гц

Количество управляемых и регулируемых каналов

2

Максимальный размер тока на выходе

0,5 Ампер

Погрешность при управлении температурой (процент от предельно допустимой верхней границы диапазона)

±0,5 %

Сигнал на выходе

ШИМ

Закон регулировки каналов

ПИД

Дискретность температурных показаний

1 ˚С

Настройка ПИД-параметров

автоматическая/ручная

Степень защиты

IP65

Температура эксплуатации

+5 ÷ +50 ˚С

Вес прибора

170 г
