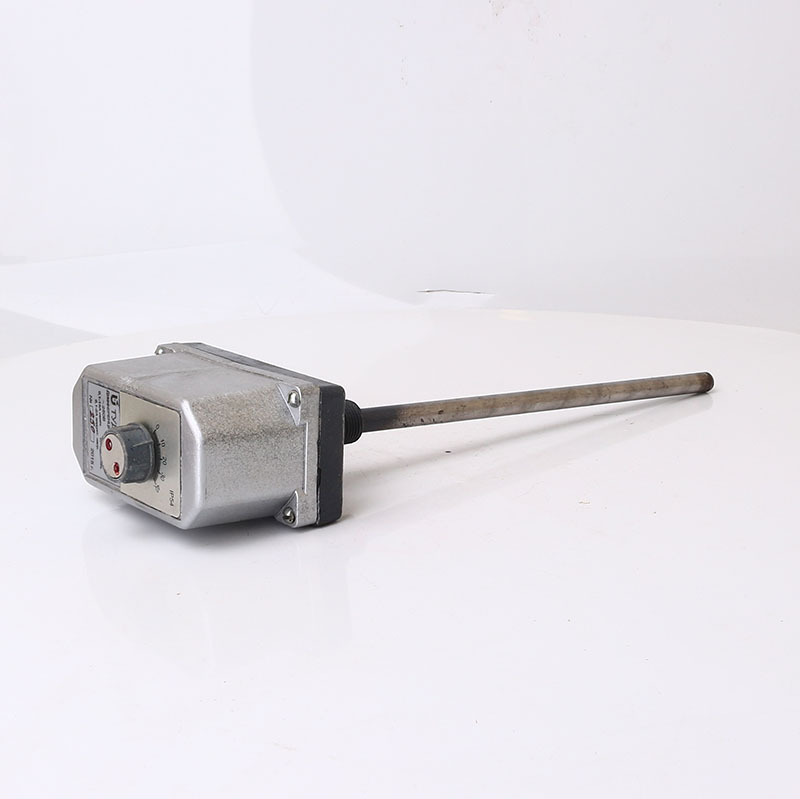

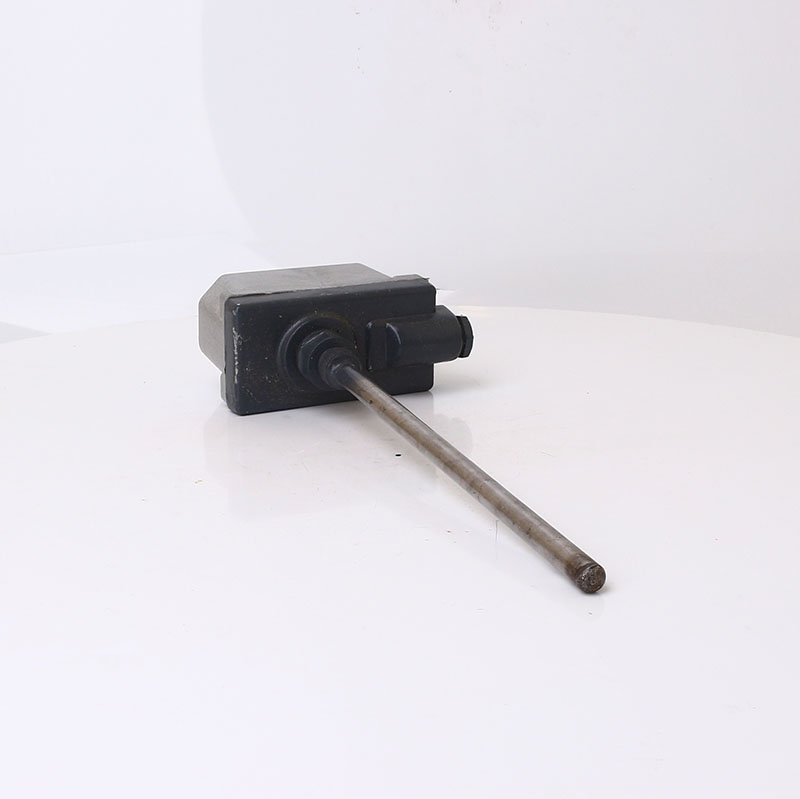

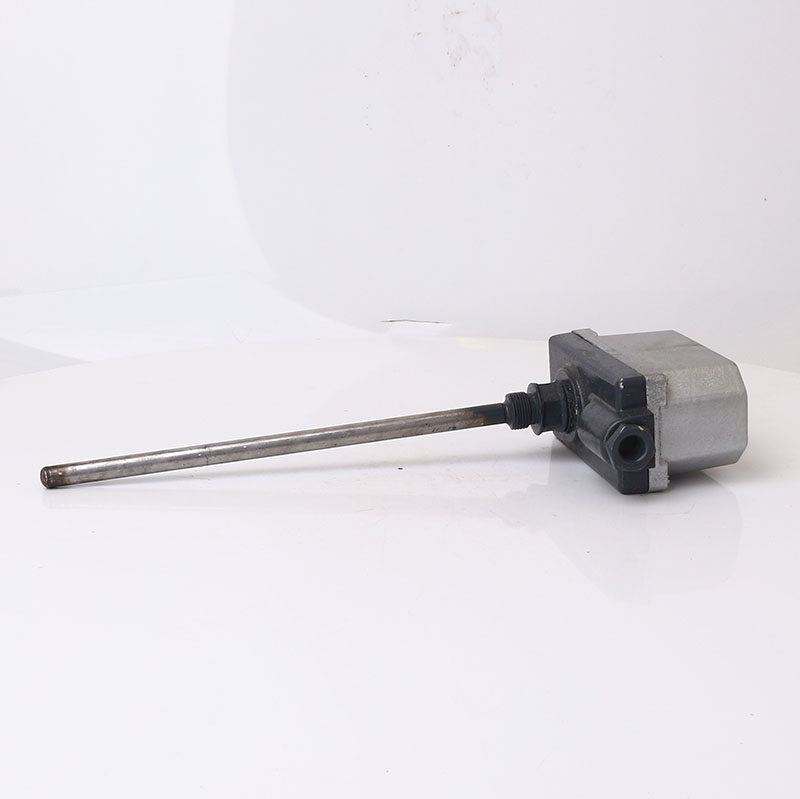

Терморегулятор ТУДЭ-11

Голосов: 2
Документация:
Паспорт(226.98 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор ТУДЭ-11 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа, применяется во всех отраслях промышленности.

Маркировка

Терморегулятор ТУДЭ обозначается так: ТУДЭ-ХХМ1"Х",где

  • ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое;
  • ХХ - номер модификации;
  • М1 - индекс модернизации;
  • "Х" - тип контактов:
    • "Р" - размыкающие,
    • "З" - замыкающие.

Работа устройства

Терморегулятор ТУДЭ-11 работает на основе пропорциональной разности приращения, получаемого из показателей длин трубки измерения по отношению к уровню температуры среды. Замыкание и размыкание контактов активируется после преобразования такого приращения.

Установка терморегулятора предполагает его предварительный осмотр. Необходимо убедиться в целостности оболочки и установить присутствие всех крепежей, уплотнений и зажимов. Заземление осуществляется посредством соответствующего зажима. Фиксация прибора обеспечивается пластинами и винтами.

Важно монтировать терморегулятор, соблюдая технику безопасности. Все виды устройств, за исключением ТУДЭ-М11, могут быть установлены в любом положении оси чувствительного элемента. Механизм не должен подвергаться динамическому воздействию. Нужно позаботиться об изоляции прибора.

Характеристики

Наименование

Значения

Диапазон регулируемых температур, °С -60...+40

Допустимая основная погрешность срабатывания по шкале заданий, %

4,0
Диапазон дифференциала, °С 4-20
2-10
Длина чувствительного элемента, мм 251
491
Допустимая толщина изоляции, мм 50
Степень защиты IP54

Схемы

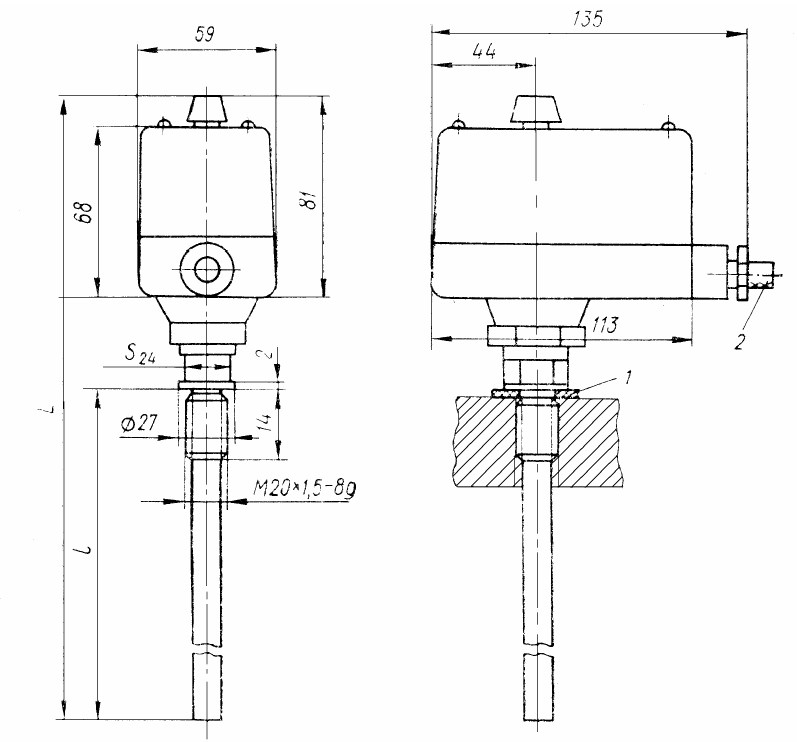

Рис.1. Схема габаритных размеров терморегулятора ТУДЭ-11М1
Рис.1. Схема габаритных размеров терморегулятора ТУДЭ-11М1

Комплектация

  • Регулятор температуры ТУДЭ-11 - 1 шт.
  • Защитная тара - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
