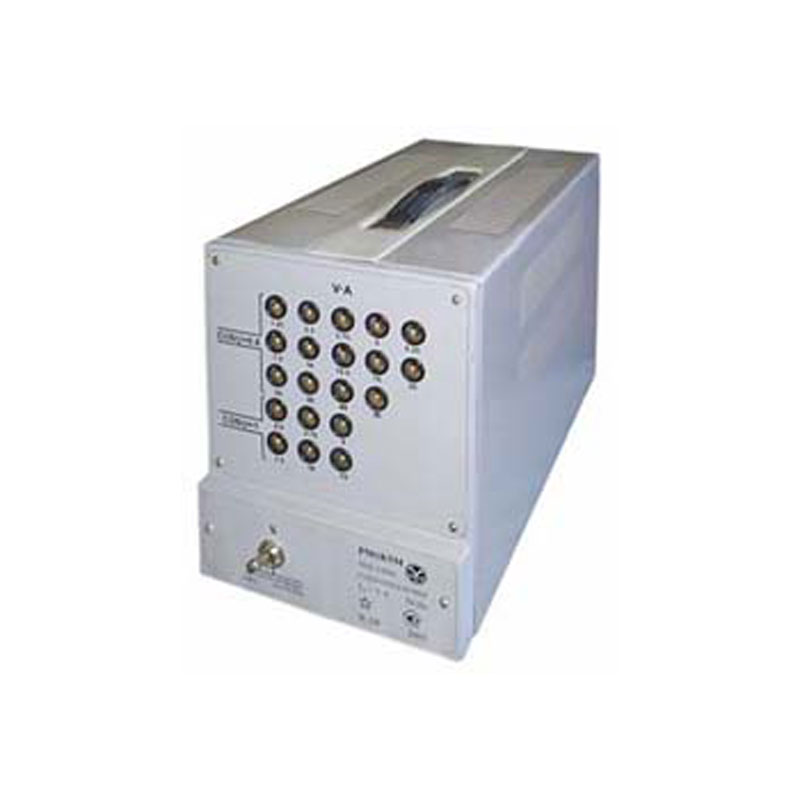

Магазин сопротивления Р5018/5М

Магазин сопротивления Р5018/5М – это устройство, которое используется как нагрузка при поверке  измерительных трансформаторов в цепях с переменным током и частотой 50 Герц. Диапазон рабочего тока в магазине составляет от 0,5 А до 6 А.

Коэффициент мощности в номинальном виде (cos φ) и значение вторичной нагрузки (S) составляют следующие показатели:

Коэффициент мощности

Значение нагрузки, В·А

0,8

50; 40; 30; 25; 15; 12,5; 10; 7,5; 6,25; 5; 3,75; 2,5; 1,25

1

15; 10; 7,5; 5; 3,75; 2,5

Существует 2 составляющих в магазине Р5018/5М – активная и реактивная.

  • Значение активной составляющей сопротивления в магазине вычисляется по формуле:

Значение активной составляющей сопротивления в магазине Р5018

где Ra определяется в Омах.

  • Значение реактивной составляющей сопротивления в магазине Р5018/5М вычисляется при помощи другой формулы:

Формула реактивной составляющей сопротивления в Р5018-5М

где Rx вычисляется в Омах.

Также в магазине сопротивления Р5018/5м имеются свои погрешности в измерениях:

  • Предел допускаемой погрешности при измерениях активной составляющей в магазине вычисляется по следующей формуле:

Формула Предел допускаемой погрешности при измерениях активной составляющей в магазине сопротивления

где Ra вычисляется в процентах от номинального значение.

  • Придел допускаемой погрешности при измерениях реактивной составляющей в магазине вычисляется по другой формуле:

Формула Придел допускаемой погрешности при измерениях реактивной составляющей в магазине

где Rx вычисляется в процентном соотношение от номинального значения.

Магазин сопротивления Р5018/5М имеет компактные размеры и легко транспортируется в любое необходимое место. Его габариты составляют 225*170*390 миллиметров, а вес устройства – не более 7 кг.
