Магазин сопротивления Р4834
Описание
Магазин сопротивления Р4834 предназначен для использования в качестве многозначной меры электрического сопротивления в цепях постоянного и переменного тока в условиях макроклиматических районов с умеренным, холодным и тропическим климатом.

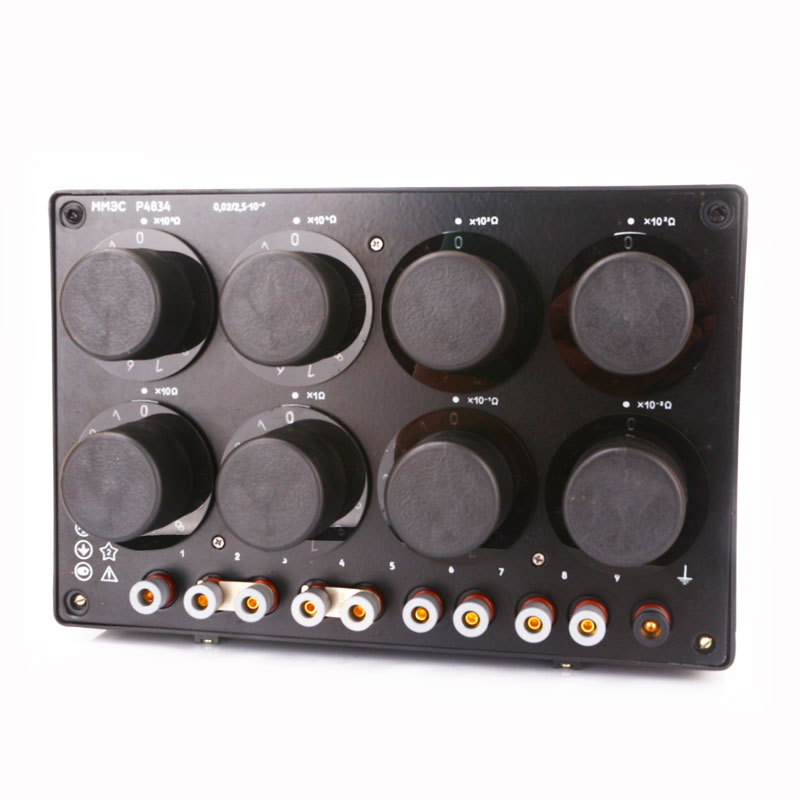

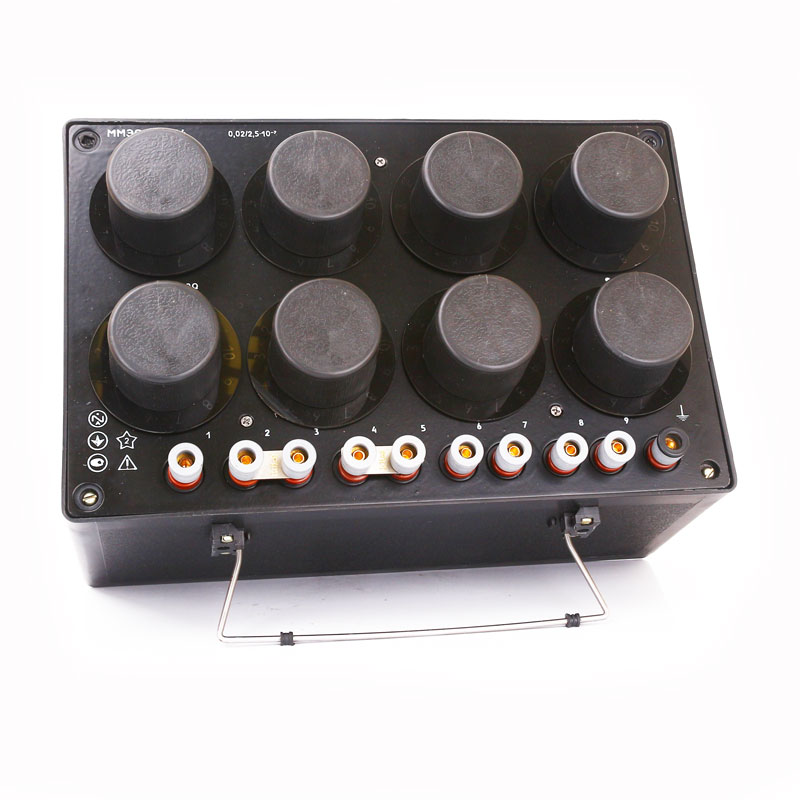

Магазин Р4834 представляет собой настольный прибор с вертикальной лицевой панелью, на которую нанесены обозначения декад, зажимов. Каждая декада, имеющая 10 одинаковых по номинальному значению сопротивлений, смонтирована на общей лицевой панели и включается посредством декадных переключателей, против лимбов которых нанесены множители декад.
Условия применения магазина Р4834
- температура воздуха 20+/-5 градусов тепла.
- Относительная влажность 25 – 80 процентов (при условии соблюдения температурного режима).
- может долгосрочно использоваться в любом пространственном положении.
Характеристики
| Наименование параметра | Значение параметра |
| Класс точности, с/d | 0,02/2,5·10-7 |
| Номинальное значение сопротивления одной ступени, Ом: старшей декады младшей декады | 105 10-2 |
| Число декад | 8 |
| Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении: 10-2 и 105 Ом 10-1 и 104 Ом от 1 до 103 Ом | 0,003 0,03 0,3 |
| Максимальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении: 10-2 и 105 Ом 10-1 и 104 Ом от 1 до 103 Ом | 0,005 0,05 0,5 |
| Верхний предел частотного диапазона, кГц | 50 |
| Габаритные размеры, мм | 310х212х175 |
| Масса, кг, не более | 5 |
Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом: (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.
Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле:
δ=±(0,002 + 2,5 · 10-7(106/R-1))
где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения.
Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности равно значению, указанному в табл. 2.
| Номинальное значение включенного сопротивления, Ом | Постоянная времени, τ, с |
| От 1 до 10 вкл. | 2·10-7 |
| свыше 10 до 103 | 1·10-7 |
| cвыше 103 до 104 | 5·10-7 |
| cвыше 104 до 105 | 1·10-6 |
| cвыше 105 до 106 | 1·10-5 |
- Среднее значение начального сопротивления не превышает:
- 0,012 Ом на зажимах «5»-«9»;
- 0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5».
Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом.
Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле L0=0,1 m +0,2, (2)
где m — число включенных декад магазина.
Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн.
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, равен значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах, вызванной изменением частоты от нуля до верхнего предела частотного диапазона, приведенного в табл. 3 (частотная погрешность), равен ±0,05%.
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5•1010 Ом.
Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ.
| Множитель декады | Верхний предел частотного диапазона, кГц |
| «х 1 Ом» «х 10 Ом», «х 102 Ом» «х 103 Ом» «х 104 Ом» «х 105 Ом» | 25 50 10 5 1 |
- Рычажные переключатели выдерживают 50000 ходов от упора до упора, имеют легкий ход и четкую фиксацию.
- Норма средней наработки на отказ магазина с учетом технического обслуживания, регламентируемого эксплуатационной документацией, 10000 ч.
- Средняя наработка на отказ устанавливается для рабочих условий применения и мощности рассеивания на одну ступень, не более номинальной.
- Критерием отказа является несоответствие магазинов требованиям формулы (1).
- Среднее время восстановления работоспособного состояния магазина 24 ч.
- Полный средний срок службы магазина 10 лет.
- Установленная безотказная наработка магазина для рабочих условий применения и максимальной мощности рассеивания на одну ступень 1000 ч.
- Установленный срок службы магазина — 5 лет.
- Содержание серебра в магазине — 3 г.
- Содержание цветных металлов в магазине:
- алюминиевые сплавы — 576,5 г;
- медные сплавы— 1470,63 г.
