Магазин сопротивления Р40101

В процессе эксплуатации технические характеристики приборного парка могут изменяться. Проверка достоверности информации, предоставляемой приборами, осуществляется путем их тестирования специальной аппаратурой с набором эталонных значений соответствующих параметров.

Назначение магазина Р40101

Магазин сопротивлений Р40101 представляет собой набор эталонных сопротивлений и используется для проверки измерителей контроля изоляции, тестеров заземления, мультиметров и точного подбора номиналов сопротивлений, например, шунтов или гасящих сопротивлений. Прибор позволяет вводить в цепь постоянного или переменного тока любое сопротивление из своего набора резисторов.

Прибор используется метрологическими лабораториями, службами КИПиА и фирмами, специализацией которых является осуществление и проведение пуско-наладочных по виду деятельности работ.

Принцип работы и устройство

Принцип работы с магазином сопротивления заключается в наборе с помощью трех декадных переключателей (104 , 105 и 106) требуемого сопротивления в пределах от 10 кОм до 10,11Мом и подключении его в тестируемую цепь (схему) постоянного или переменного тока.

Конструктивно магазин Р40101 выполнен в корпусе, с металлической основой.  Габариты коробки 32*14*28 см, несущим функцию защиты от электромагнитных наводок.

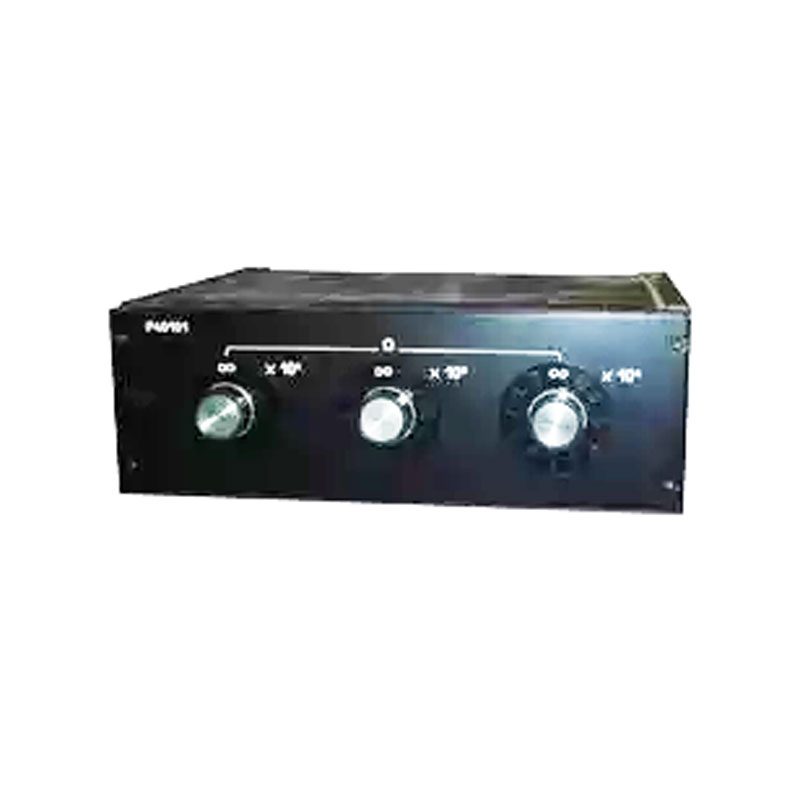

На лицевую часть панели нашего магазина, специально выведены рукоятки переключателей декадного типа в количестве три штуки. Рукоятка рассчитана на 12 фиксированных положений. На лимбе переключателей нанесены отметки, имеющие собственные номера от 0 до 10, а так же значок бесконечности, обозначающий отключение декады от тестируемой цепи. Общее сопротивление равно сумме установленных значений на лимбах переключателей с учетом множителей.

Резисторы ступени с расположенными на них контактами соединены в последовательную цепочку и установлены на вращающемся барабане. Соединение с выходными клеммами магазина осуществляется с помощью неподвижных щеток.

Клеммы, отвечающие за подключение внешних цепей, имеют собственные места на задней панели. Каждая клемма может подключить такие вариации:

  • Каждую декаду в отдельности – клеммы Х2 – Х3, Х3 – Х4, Х4 – Х5;
  • Все декады вместе – клеммы Х2 – Х5;
  • Эквипотенциальный канал – клемма Х7;
  • Заземление – клеммы с обозначением «Земля».

Прибор выполнен со следующими показателями:

  • Номинальное сопротивление декад - 104, 105 и 106 Ом;
  • Мощность рассеивания резисторов декад – 0,03 Вт;
  • Класс точности – 0,05;
  • Максимальная частота для различных комбинаций декад – от 0,2 до 20 кГц;
  • Номинальное напряжение тестируемой цепи – 300 В.
  • Длина 325 мм.
  • Ширина 140 мм.
  • В высоту прибор 280 мм.
  • Весовое значение равно 5,2 килограмма.

Прибор предназначен для работы в нормальных условиях (t = 20°C, W = 25 – 80%, P = 84 – 106 кПа), при соблюдении которых наработка до полного отказа равна в районе  10 тысяч часов.

Простота пользования, высокая точность и компактность магазина сопротивлений делают его незаменимым для работ в лабораторных и производственных условиях.
