Магазин сопротивления Р40108

No votes yet

Магазин сопротивления Р40108 является представителем линейки, включающей семь типов приборов (Р40102 … Р40108), отличающихся рядом технических параметров. Эти отличия позволяют применять тип прибора, наиболее полно подходящий для конкретной ситуации.

Назначение магазина сопротивлени Р40108

Магазин Р40108 представляет собой набор прецизионных резисторов и эксплуатируется для очень точной проверки различных приборов контроля и точного подбора требуемого номинала сопротивления. Приборный механизм создает возможность вводить в рабочую цепь с постоянным током любое значение сопротивления, которое входит в собственный набор резисторов.

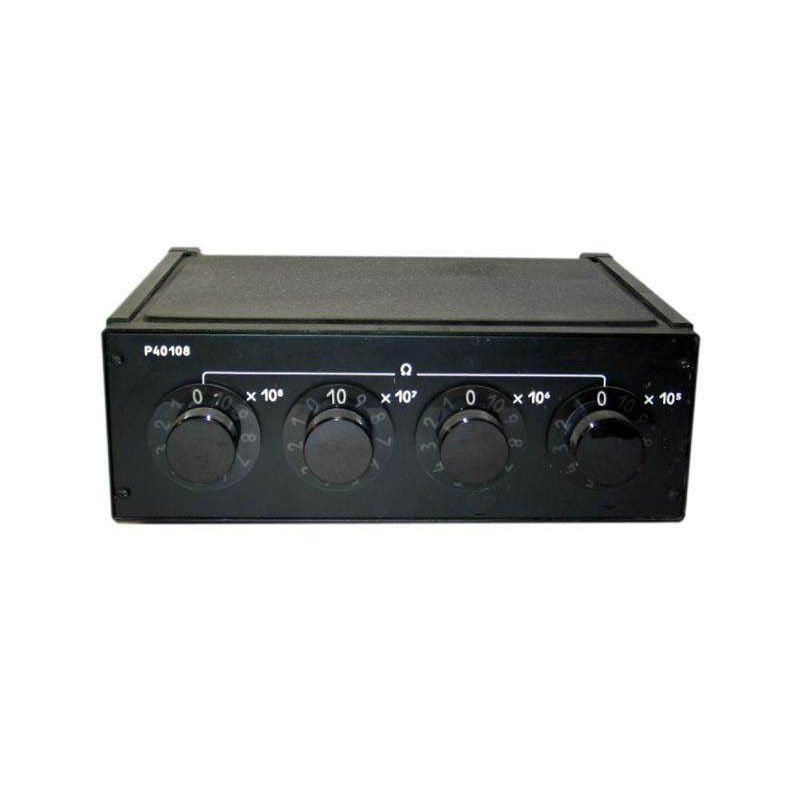

На стороне, которой мы считаем лицом магазина Р40108, конструкционно выведены ручные рукоятки четырех декадных переключателей на 11 положений, которые можно зафиксировать. На каждую лимбу переключателя нанесен ряд отметок ступеней, имеющие оцифровку от значения 0 до значения 10.

Общий показатель сопротивления равен общему числу выбранных показателей на всех лимбах наших переключателей, при этом учитывая показателя множителей.

Как обращаться с магазином можно понять по набору из четырех декадных переключателей (105, 106, 107 и 108) требуемого сопротивления и возможности подключения его в испытуемую цепь (испытуемую схему) по постоянному току.

Согласно документации по конструкции, прибор Р40108 в любом случае сделан в металлическом корпусе габаритами 325*140*280 мм. Он же несет все функции и риски по защитной работе от любой электромагнитной наводки. Каждая декада магазина содержит 8 пар основных и подгоночных резисторов, из них 2 пары являются резервными.

Каждый резистор ступени имеет на себе контакты, все контакты соединяются в цепочку последовательного типа, которая находится на барабане, который вращается. Процесс соединения контактов и выходных клемм нашего магазина достигается при использования щеток неподвижного типа. Клеммы для подключения внешних цепей расположены на задней панели и позволяют подключать:

  • Суммарное сопротивление, набранное на декадах 105 и 106 – клеммы «Х3» и «Х4»;
  • Сопротивление, набранное на декаде 107 (автономное включение) – клеммы «Х5» и «Х6»;
  • Сопротивление, набранное на декаде 108 (автономное включение – клеммы «Х7» и «Х8»;
  • Суммарное сопротивление, набранное на четырех декадах – клеммы «Х3» и «Х8» с установкой перемычек между клеммами «Х4» - «Х5» и «Х6» - «Х7»;
  • Заземление – это клеммы, названные «Земля». Такие параметры имеет магазин Р40108 Прибор выдерживает такие нагрузки и проходит испытания:
  • Номинальное сопротивление ступеней декад – 105, 106, 107 и 108 ;
  • Всего 4 рабочих декады.
  • Класс проводимой точности – размер 0,02;
  • Номинальное напряжение тестируемой цепи – 50, 300, 600 и 200 В соответственно для декад 105, 106, 107 и 108.
  • Весовое значение достигает 4,5 килограмм.
  • Габаритные значения у магазина Р40108 равны: L = 32 см; B = 13 см; H = 28 см.
