Магазин сопротивления Р4830

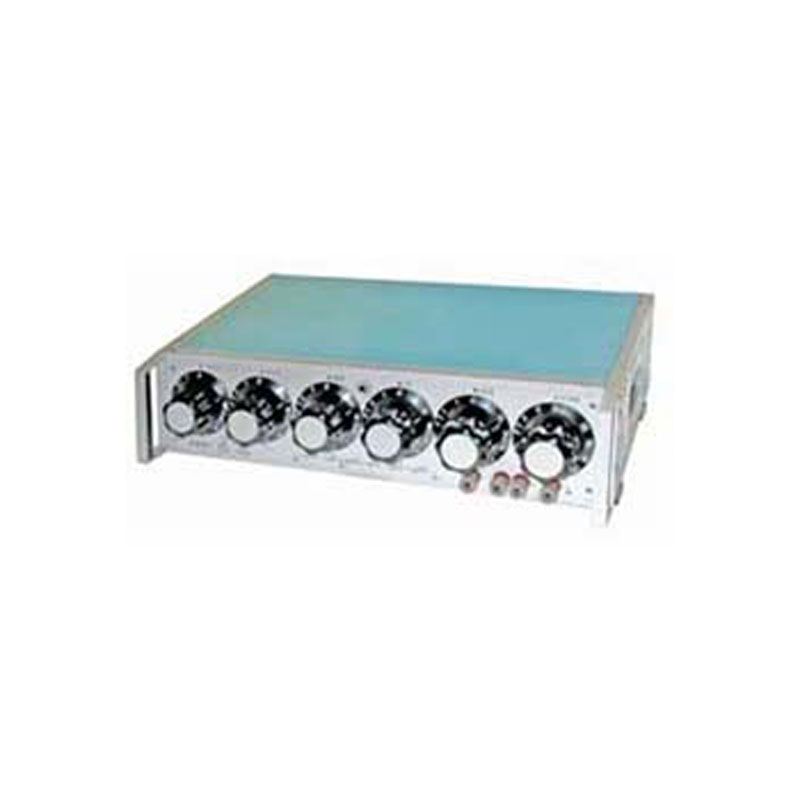

Магазин сопротивления Р4830 – это прибор, используемый как мера электрического сопротивления в цепях с постоянным или переменным током и частотой до 50 kHz. Магазин выпускается в трех модификациях.

Отличие моделей

Различия между моделями составляют класс точности и различный диапазон значений сопротивления:

• в приборе Р4830/1 класс точности равен 0,050/2,5·10-5, диапазон значений – от 0,01Ω до 12222,21Ω с интервалом шагов через 0,01Ω;
• в Р4830/2 класс точности составляет 0,050/2,5·10-6, диапазон значений – 0,1Ω – 122222,1Ω с интервалом шага в 0,1Ω;
• в модификации типа Р4830/3 класс точности - 0,050/2,5·10-7, диапазон составляет  от 1Ω до 1222221Ω с интервалом ступеней через 1Ω.

Для определения предела максимально возможного отклонения значения сопротивления в процентном соотношение от номинального значения  магазина Р4830 используется специальная формула. Однако для каждой модификации существуют небольшие различия:

Модификация прибора Р4830/1 имеет такой вид формулы:

 ,

В приборе с модификацией Р4830/2:

С модификацией типа Р4830/3 используется следующая формула:

где Rk – это самое большое значение сопротивлений магазина, а R – это номинальное значение сопротивления.

Начальная индуктивность магазина сопротивления Р4830 при сопротивление не более 1 Ω через низкоомные зажимы будет не более 1μH. Размеры магазина составляют 365 * 490 * 135 миллиметров, вес – около 8,5 килограмм. Сопротивление изоляции между изолированными электрическими цепями и корпусом составляет не меньше, чем:

• Для прибора Р4830/3 — 2·1010 Ω;
• Для прибора Р4830/2 — 2·109 Ω;
• Для прибора Р4830/2 — 2·108 Ω.
