Магазин сопротивления Р40102

Магазин Р40102 входит в линейный ряд, где есть такие же приборы: например магазин Р40108 или магазин Р40101. Модель Р40102 требуется для ситуаций, которые мы указали далее в тексте.

Назначение магазина сопротивления Р40102

Магазин сопротивлений Р40102 это приборный механизм, содержащий в себе ряд таких объектов, как прецизионные резисторы. Само устройство контролирует и проверяет качество работы других приборов контроля. В зависимости от номинала рабочего сопротивления, подбирается определенная марка прибора. Функционирование происходит в цепи питания (ток постоянных характеристик), при этом поддерживая сопротивление, входящее в состав своего списка резисторов.

Как устроена работе и внутренняя часть

Принцип проведения работ с магазином сводится к набору четырех декадных переключателей (104, 105, 106 и 107) требуемого сопротивления и подключении нашего оборудования в подконтрольную цепь или схему, работающей на постоянном токе.

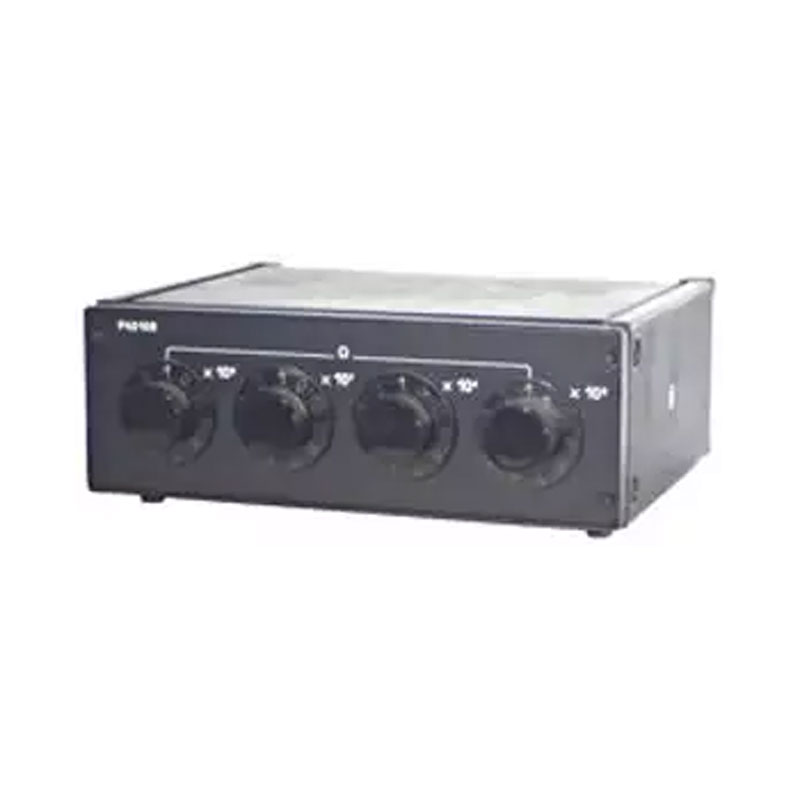

Конструктивно прибор выполнен в корпусе с металлическими составляющими  габаритами 320*140*280 мм. Смыслом металлического основания является первоначальная защита всего корпуса и начинки от электромагнитной наводки.

Декадные переключатели, которых насчитывается четыре, мы выводим на лицо нашего прибора. Каждый переключатель похож на соседний количеством положений для фиксации – всего 11 положений. Переключатель снабжен лимбой, она владеет ступенями, каждая ступень это цифровое значение от 0 до 10. Общая сумма сопротивления достигает суммы всех значений на всех лимбах наших переключателей, учитывая при этом множители.

Каждая декада магазина выполнена по сокращенной схеме и снабжена 8 парами резисторов (основные и подгоночные). При этом 2 пары сделаны как резервные.

Барабан в устройстве является вращающимся, на нем расположена последовательная цепочка из резисторов ступеней. На каждом резисторе контакты соединены в цепочку. Неподвижные щетки соединяют прибор с выходными клеммами.

Чтобы совершить подключение внешней цепи, то в задней части панели есть клеммный ряд, за счет которого происходит подключение:

  • Сумма сопротивлений, которая набрана на всех декадах 104, 105 и 106 – с клеммами «Х6» и «Х5»;
  • Декада уровня 107 (для автономного включения) – клемма «Х2» и клемма «Х3»;
  • Сопротивление в сумме, которая набрана на всем списке декад – клеммы «Х2» и «Х6» с установкой перемычки между клеммами «Х3» и «Х5»;
  • Заземление – это все клеммы, которые имеют имя «Земля».

При работе наш магазин для сопротивления может работать в таких условиях и показателях:

  • Номинальный размер сопротивления в ступенях декад - 104, 105, 106  и 107 Ом;
  • Мощность, с которой рассеиваются резисторы декад – 0,05 Вт;
  • Класс точности – 0,02;
  • Номинальное значение напряжения тестируемой схемы или цепи – 300 и 600 В для декад 106 и 107 соответственно;
  • Весовое значение без тары достигает 3,6 килограмма
  • Высота 275 мм, при длине 320 мм и ширине 130 мм.
