Кран-регулятор УФ90158–063.00.00 и УФ90158–080.00.00

No votes yet

Кран-регулятор УФ90158–063.00.00 и УФ90158–080.00.00 предназначен для подачи и регулирования давления воздуха "после себя" в бортовых системах самолета, в том числе в воздушно-тепловых противообледенительных системах.

Кран-регулятор представляет собой пневматическую сиситему автоматического регулирования выходного давления с высокой точностьюи коррекцией его величины относительно изменяющегося давления окружающей среды. Подача и перекрытие подачи воздуха осуществляется по электрической команде.

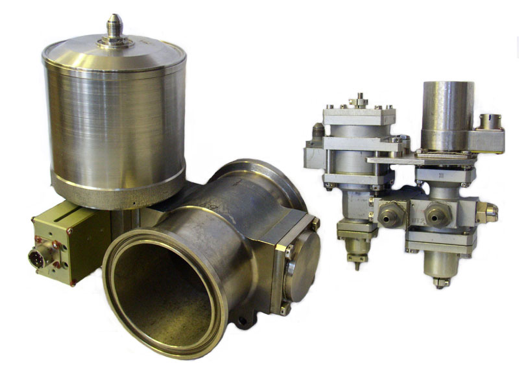

Кран-регулятор выполнен в виде двух блоков.

Основной корпус исполнительного механизма имеет фланцевое присоединение к трубопроводам DN63 бортовой воздушной системы с помощью специального хомута. Присоединение командного прибора к исполнительному механизму осуществляется с помощью трубопровода DN4.

Предусмотрено дополнительное крепление исполнительного механизма и крепление командного прибора.

Рабочий орган исполнительного механизма имеет сигнализацию положения "Закрыто" и "Регулирование". Контакты сигнализатора положения выделены на специальный разъем, установленый на исполнительном механизме.

Управление подачей воздуха осуществляется по электрической команде на электромагнитный привод с электрическим разъемом на командном приборе. При отсутствии электрического сигнала, кран-регулятор закрыт.

Характеристики
Диаметр подсоединительных трубопроводов, мм 63
Давление (абсолютное) на входе, МПа (кгс/см2) 0,44-0,30 (4,5-3,1)
Давление (абсолютное) на выходе из регулятора, где: PO - постоянная составляющая давления, равная 0,0255 МПа (0,26 кгс/см2); K=2,65; PH - атмосферное давление Pвых=PO+K·PH
Расход воздуха в наземных условиях, кг/ч 970-1370
Температура воздуха на воде,оС 200-300
Утечка воздуха в атмосферу в наземных условиях при давлении на входе 7 кгс/см2 и температуре 10-30оС, кг/ч 5
Перетикание воздуха через закрытую заслонку при избыточном давлении на входе 7 кгс/см2 и температуре 15-35оС, кг/ч 90

Напряжение питания электромагнита то сети постоянного тока, В

Потребляемый ток, А

27

не более 0,5

Положение крана-регулятора на трубопроводе не регламентируется
Окружающая среда - атмосферный воздух с давлением, МПа (кгс/см2) 0,1080-0,0226 (1,10-0,23)
Температура окружающей среды, оС от минус 60 до плюс 100
Масса, кг 4,5
