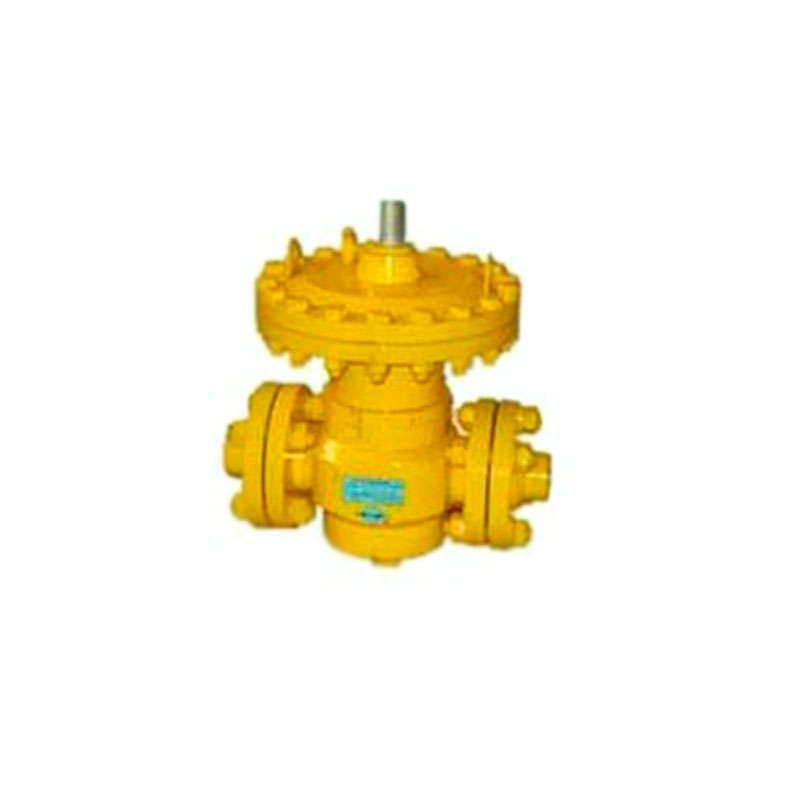

Регулятор давления РД-М

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор давления газа РД-М применяется на объектах магистральных газопроводов (газораспределительных станциях, компрессорных станциях и др.) и служит для снижения и автоматического поддержания давления газа «после себя» на заданном значении.

Особенности

  • гидратообразование в контактной зоне «седло-клапан» не влияет на работу регулятора;
  • герметичность при полном закрытии клапана;
  • плавность характеристики регулирования за счет применения масляного компенсатора;
  • высокая точность поддержания заданного давления;
  • высокая ремонтопригодность (возможность ремонта быстро изнашиваемых деталей без демонтажа корпуса из линии редуцирования).
  • возможность автоматизации процесса редуцирования

Регуляторы выполнены в климатическом исполнении «У» категории 3 или в исполнении «ХЛ» категории 3 по ГОСТ 15150-69.

Характеристики

Параметры РД-М 63/15...150 РД-М 100/15...150
Диаметр условного прохода, мм 15...150 15...150
Условное давление МПа (кгс/см²) 6,3 (63) 10,0 (100)
Рабочая среда Природный газ ГОСТ5542-87 температурой -30...+40°С
Верхний предел настройки, МПа (кгс/см²) 1,2 (12) ... 4,0 (40) *
Нижний предел настройки, МПа (кгс/см²) 0,1 (1,0) ...1,2 (12) *
Тип присоединения к трубопроводу Фланцевый ГОСТ 12821-80 исп.3
Установочное положение на газопроводе Вертикальное на горизонтальном трубопроводе
Допустимые колебания выходного давления ± 5% номинального значения при колебаниях входного давления ±25%; ± 2,5% в диапазоне расходов газа от 10% до 100%; +5% - погрешность давления закрытия.
Габаритные размеры
Параметры Ду, мм Dф, мм D, мм Н, мм В, мм l, мм L, мм
РД-М 63/25 25 135 250 400 130 240 350
РД-М 100/25 25 135 250 400 130 240 350
РД-М 63/50 50 175 300 450 130 260 400
РД-М 100/50 50 195 300 450 130 260 400
РД-М 63/100 100 250 370 600 210 385 557
РД-М 100/100 100 265 370 600 210 385 557
РД-М 63/150 150 340 470 645 225 485 690
РД-М 100/150 150 350 470 645 225 485 690

Схемы

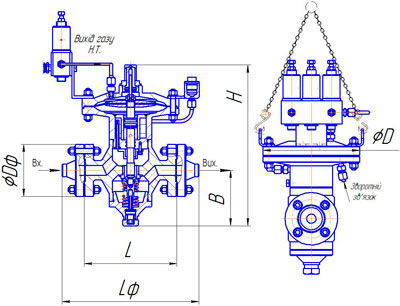

Рис.1. Схема габаритных размеров регулятора РД-М
Рис.1. Схема габаритных размеров регулятора РД-М

Модификации

  • РД-М 63/15,  РД-М 63/25,  РД-М 63/40, РД-М 63/50,РД-М 63/80, РД-М 63/100, РД-М 63/150 - условное давление  6,3 (63)  МПа (кгс/см²).
  • РД-М 100/15,  РД-М 100/25,  РД-М 100/40, РД-М 100/50,РД-М 100/80, РД-М 100/100, РД-М 100/150 - условное давление  10,0 (100)  МПа (кгс/см²).
