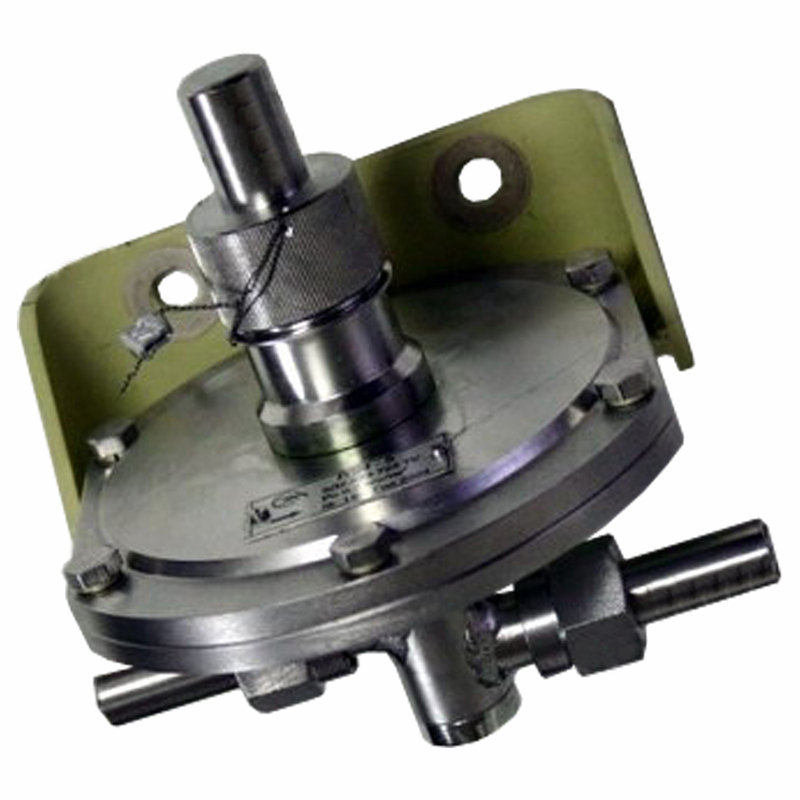

• Регулятор давления мембранный РДМД-301 фото навигации 1

Регулятор давления мембранный РДМД-301

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Регулятор давления мембранный РДМД-301 предназначен для автоматического поддержания заданного давления газа в объекте регулирования до себя.

Область применения

Технологические аппараты химической, нефтехимической, газовой, металлургической и других отраслей промышленности.

Принцип действия

Принцип действия регулятора РДМД-301 заключается в поддержании постоянного заданного давления газа до себя, за счет сохранения равновесия между усилием давления газа на мембрану и усилием пружины настройки.

Монтаж

  • Регулятор закрепляется по месту двумя болтами М10 в положении, изображенном на рис. 1 (регулировочным винтом вверх).
  • Направление стрелки на корпусе регулятора должно совпадать с направлением потока регулируемого газа.
  • Монтаж ведется трубками 14х2 мм из стали 12Х18Н10Т, к концам которых привариваются ниппели, изготовленные также из стали 12Х18Н10Т, с надетыми на них накидными гайками.
  • Расстояние от объекта регулирования до входа регулятора давления РДМД-301 не должно превышать 0,5 м.

Условия эксплуатации:

  • температура окружающего воздуха - от 0 до 50 °С;
  • относительная влажность до 95 % при 35 °С и более низких температурах без конденсации влаги.

Регулятор устойчив к воздействию вибрации в диапазоне частот 1 – 35 Гц с ускорением 9,8 м/с2 (1g).

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе и в документации другой продукции регулятора РДМД-301 с давлением настройки 0,4 кгс/см2 и диапазоном расходов 1,0 – 4,5 м3/ч:

  • "Регулятор давления мембранный РДМД-301-0,5-4,5, Рнастр=0,4 кгс/см2".

Характеристики

  • Параметры регулируемых сред:
    • агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и резины НО-68-1 ТУ 38.0051166-98;
    • температура от 0 до 50 °C;
    • относительная влажность до 100 % при температуре 50 °C.
  • Давление на входе настраивается изготовителем по заказу из диапазона заказанной модификации.
  • Диапазоны допустимых изменений расходов и соответствующая точность поддержания давления для каждой модификации указаны в таблице.
  • Обеспечена герметичность отсечки газа.
  • По защищенности от воздействия окружающей среды регулятор относится к исполнению, защищенному от попадания внутрь пыли, воды и защищенному от агрессивной среды по ГОСТ Р 52931-2008.
  • Ресурс работы регулятора до заводского ремонта - 30000 ч.
  • Масса регулятора – не более 2,2 кг.

Схемы

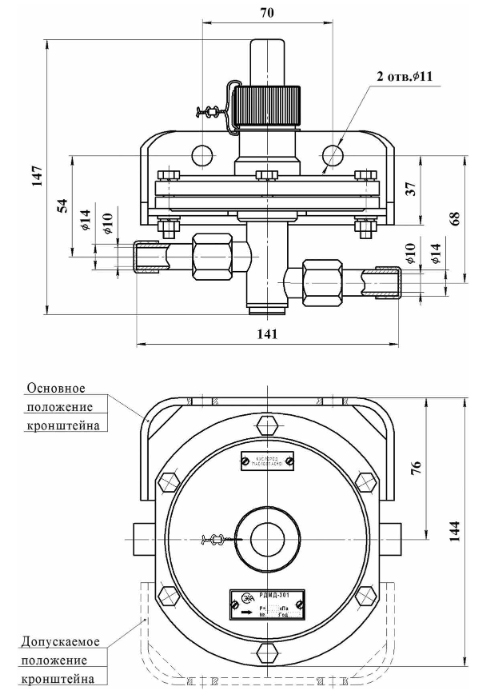

"Габаритные и установочные размеры регулятора РДМД-301"

Габаритные и установочные размеры регулятора РДМД-301

Комплектация

В комплект поставки регулятора входят:

  • регулятор РДМД-301 (исполнение по заказу) - 1 шт.
  • комплект монтажных частей - 1 компл.
  • руководство по эксплуатации - 1 экз.
  • паспорт - 1 экз.

Модификации

Модификация регулятора Диапазон давления настройки, кгс/см2 Диапазон расходов, м3/ч Допускаемое изменение настроенного давления, кгс/см2
РДМД-301-0,1-1,0 0,02 - 0,1 0,1 - 1,0 ± 0,010
РДМД-301-0,5-1,0 0,1 - 0,5 0 - 1,0 ± 0,020
РДМД-301-0,5-4,5 0,1 - 0,5 1,0 - 4,5 ± 0,025
РДМД-301-1,0-1,0 0,5 - 1,0 0 - 1,0 ± 0,020
РДМД-301-1,0-4,5 0,5 - 1,0 1,0 - 4,5 ± 0,030
