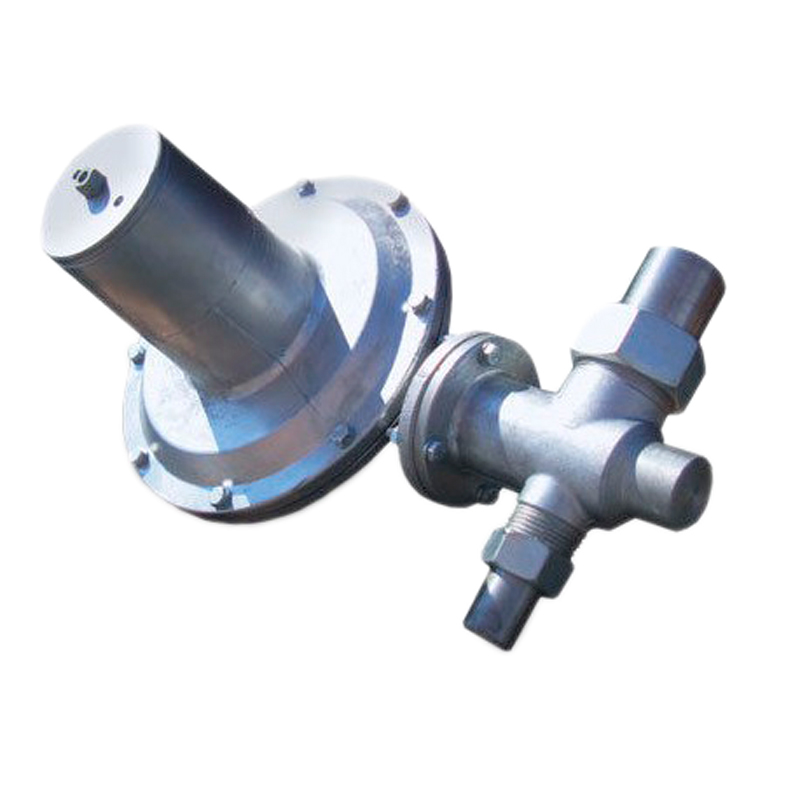

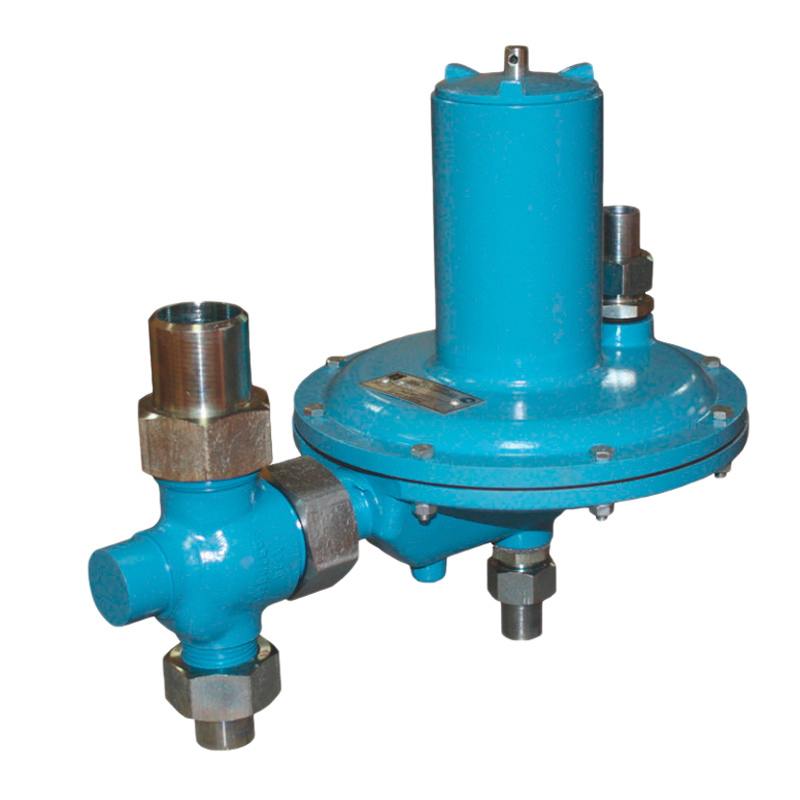

Регуляторы давления газа РД

No votes yet
Документация:

Регулятор давления газа РД низкого и высокого давления (РД-32Н, РД-32В, РД-50Н, РД-50В) – востребованы для установки в газорегуляторных пунктах.

Назначение регулятора РД

Регуляторы РД предназначены для снижения входного уровня давления и поддержания его на заданном значении независимо от изменения его величины на входе и от количества потребления газа на выходе. Применяются в газорегуляторных установках и пунктах коммунальных и промышленных предприятий в городах и сельской местности.

Конструкция РД

Регуляторы производятся в металлических корпусах с резьбовым присоединением. Применяются для снижения уровня входного потока давления и автоматического способа поддержания значений на выбранном и настроенном уровне.

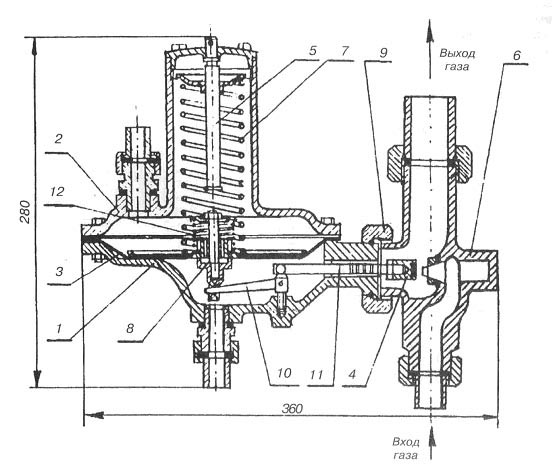

Рис.1 - Схема габаритных размеров регулятор давления газа РД

Модификация регулятора

РД-50Н

РД-50В

РД-32Н

РД-32В

Рабочее входное давление (максимальное)

1,6 МПа

При плотности газового продукта 0,73 кг/м3  часовой пропуск материала составляет

750 м3

110 м3

Погрешность пропускания от общего объема составляет

±10 %

Соединение

резьбовое

Материал корпуса

металл

Выходное давление (регулируемое) – кгс/см2

Диапазон 0,01…0,02

Промежуток 0,02…0,04

Границы 0,01…0,02

Выполнение границ 0,02…0,04

Масса регулятора

28 кг

9,6 кг

Габаритный размер

525×380×370 мм

430×220×270 мм

  • РД-32Н,
  • РД-32В,
  • РД-50Н,
  • РД-50В.
