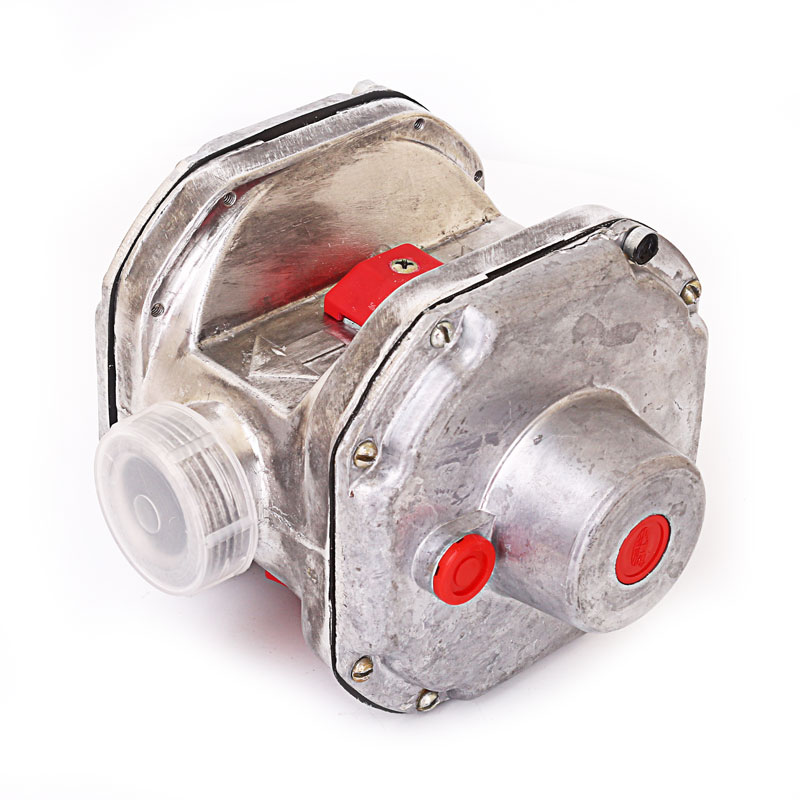

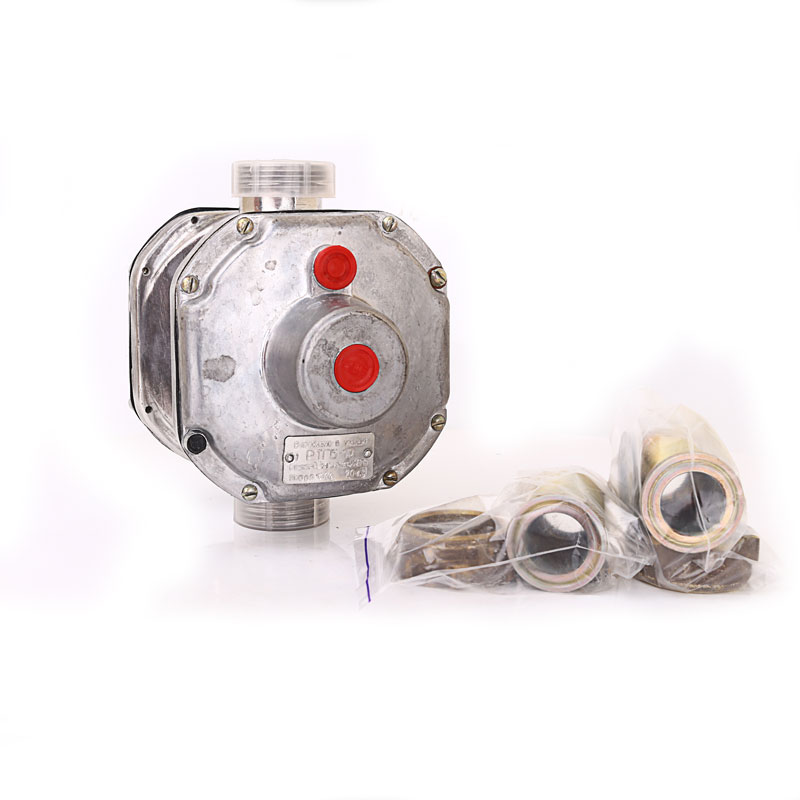

Регулятор РТГБ-10 по конструкции это элемент газовой арматуры, при помощи которых осуществляется регулировка подачи газа. Предложенные регуляторы используют на газопроводах, которые подают природный газ на промышленные объекты, а также в жилые дома. Основной функцией представленного регулятора является снижение выходного давления газа к показателям, которые безопасны для использования. Кроме снижения давления регулятор обеспечивает его поддержку на требуемом уровне и не допускает превышение или занижение этого уровня.

Сфера использования РТГБ-10

Данный регулятор используется в основном в системах подачи газового продукта на ряде бытовых потребителей и промышленных объектов. Их использование возможно в неагрессивной среде, температура воздуха которой составляет от -300С до +500С.

Конструкция и работа регулятора

Конструкционно регулятор РТГБ-10 представляет собой два объединенных устройства. Первое из них – это одноступенчатый регулирующий узел, а второе – это устройство автоматического отключения, выполненное в виде клапана предохранительно-запорного типа. Кроме этих устройств в состав РТГБ-10 входит еще один дополнительный клапан и система фильтрации.

В процессе работы регулятора на его вход, через систему фильтрации, продается природный газ. Давление на входе в этот момент составляет 30 кПа. После прохождения узла регулировки показатель давления газа будет уже составлять 2 кПа. Если в какой-то момент давление газа в системе регулятора увеличится до 3 кПа, произойдет срабатывание клапана предохранительного типа. В этот момент лишний объем газа будет удаляться в атмосферную среду. Данный процесс будет производиться до момента, пока размер давления не дойдет до необходимого значения, и уже после этого клапан снова закрывается. Если пиковое увеличение газового давления достигнет показателя 3,4 кПа, то сработает клапан предохранительно-запорного типа. Благодаря этому подача газа на вход регулятора РТГБ-10 прекратиться. Повторно включить регулятор можно будет только в ручном режиме после устранения причин, спровоцировавших чрезмерный рост давления.

Величина условного прохода регулятора:

20 мм

Величина давления на входе регулятора:

20…30 кПа

Значение номинального давления на выходе из нашего регулятора:

2 кПа

Величина условной пропускной способности регулятора:

10 м3/год

Диапазон срабатывания предохранительного клапана при росте давления на выходе:

2.6…3 кПа

Показатель пропускной способности предохранительного клапана:

0,01 м3/год

Диапазон срабатывания предохранительно-запорного механизма:

при понижении давления до:

0.7…1.1 кПа

при росте давления до:

3…3.4 кПа

Масса:

1.5 кг
