Регулятор-сигнализатор Узор-Д2

No votes yet
Документация:

Регулятор-сигнализатор перепада давления Узор-Д2 позволяют осуществлять контроль малых и средних величин давления газа.

Область применения регулятора-сигнализатора Узор-Д2

Регулятор-сигнализатор Узор-Д2 является составной частью систем автоматического контроля и управления технологическими процессами на производственных предприятиях.

Устройство фиксирует разрежение газовой среды, а также временные перепады давления. Сигнализатор относится к категории приборов беспрерывного действия, преобразуя значения измеряемых параметров (разницу давлений, степень разреженности, избыточное давление) в электрический сигнал, передаваемый на внешние управляющие устройства или сигнализацию.

Устройство и работа регулятора-сигнализатора Узор-Д2

Корпус сигнализатора создан из пластмассы. Устройство может монтироваться либо навесным способом, либо устанавливаться в щитовой стойке. Электрический разъем для подключения сигнализатора расположен на нижней грани корпуса, штуцер для подачи измеряемого давления находится в верхней части корпуса.

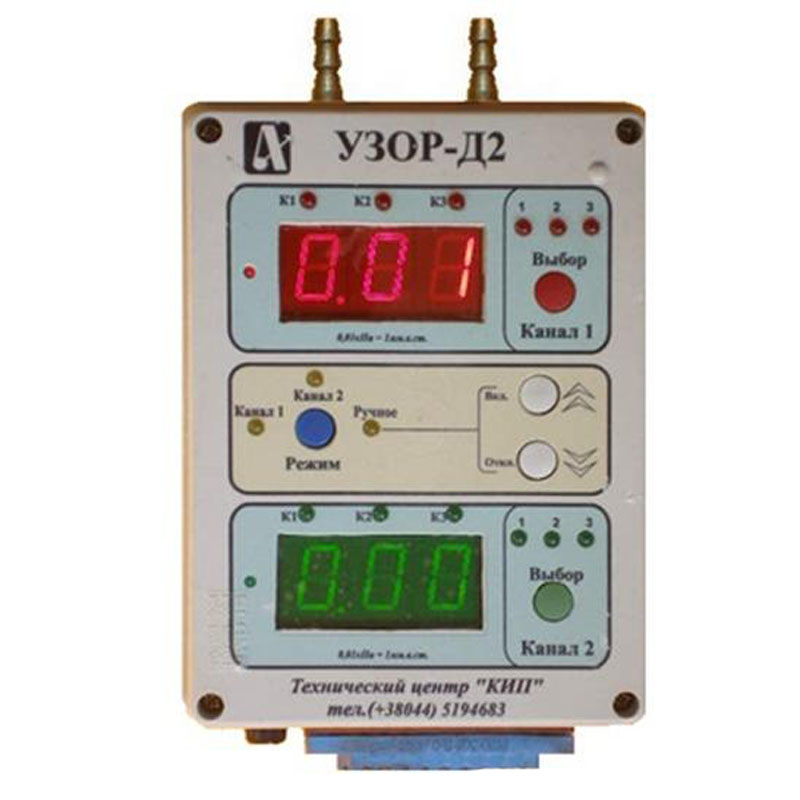

Печатные платы сигнализатора и остальные электронные компоненты находятся под защитной крышкой. На лицевой панели вынесены основные органы управления прибором, индикаторы рабочего состояния и режимов, цифровые ЖК-дисплеи, отображающие текущие показатели давления и служебную информацию.

В основном режиме работы сигнализатор отображает измеряемые величины давления и состояние релейных выходов. Если одна из величин достигает отрицательного значения, загорается дополнительный светодиодный индикатор.

Вспомогательный режим работы предназначен для циклического перебора доступных заданий отдельно для каждого канала. Номер задания отображается на ЖК-табло. Возврат в основной режим происходит автоматически через 20 секунд после последнего нажатия кнопки «Выбор».

Рис.1 - Габаритные размеры и схема подключения регулятора-сигнализатора перепада давления Узор-Д2

Параметр

Значение

Сигнализатор Узор-Д2 получает напряжение

Для питания 220 Вольт

Допустимое отклонение от номинального напряжения, В

-15/+10

Предельная потребляемая мощность, Вт

5

Дискретность измеряемого диапазона, Па



-1..1 Па

1

-100..+10 кПа

10

0..100 кПа

100

Количество измерительных каналов

2

Количество возможных настроек сигнализации на канал

3

Количество каналов инидации

2

Максимальная коммутационная способность переключающего канала,

250В/4А

Диапазон нормированного исходящего сигнала, мА

4..20/0..20

Изоляционное сопротивление цепей сигнализатора, МОм

1,5

Габариты устройства, мм

80×240×146

Масса, кг

1,5
