Регуляторы управления КВ-2 и КН-2 Казанцева

No votes yet

Регуляторы управления Казанцева высокого и низкого давления типа КВ-2 и КН-2 относятся к элементам регулирующей арматуры, с помощью которых обеспечивается контроль величины высокого и низкого давления на требуемом уровне. Применяя такого рода устройства можно обеспечивать передачу управляющего сигнала к регулирующим клапанам серий РДБК, РДГ и РДУК. Широкое практическое применение регуляторы получили в газорегуляторных установках, которые применяются на газораспределительных подстанциях и других объектах газовой промышленности.

Особенности конструкции и исполнения регулятора КВ-2 и КН-2

Регуляторы КВ-2 и КН-2 представляют собой пневмомеханические мембранные системы, обеспечивающие снижение входного давления к требуемой величине и поддержке ее на заданном уровне в пределах рабочей погрешности. Основным рабочим элементом, обеспечивающим регулировку давления, является клапан, который входит в регулятор в сборе. Перекрытие газового потока обеспечивается за счет специального мембранного механизма, также входящего в сборе в состав регулятора.

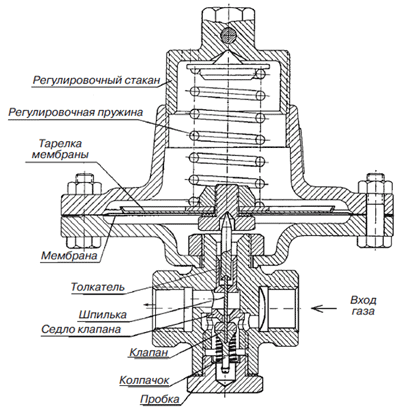

Рис.1 - Схема конструкции регулятора управления Казанцева высокого и низкого давления типа КВ 2 и КН 2

Параметр / модель

 КВ-2

 КН-2

Значение рабочего давления:

Показатель 1,2 МПа

Значение 0,6 МПа

Значение пробного давления:

Предел 1,8 МПа

Размер 0,9 МПа

Величина давления на выходе:

Диапазон 0,06…0,6 МПа

Диапазон 5∙10-4…6∙10-2 МПа

Значение габаритных размеров:

64х160х178 мм

64х160х183 мм

Показатель весовой характеристики:

5,2 кг

4,5 кг

  • КВ-2,
  • КН-2.
