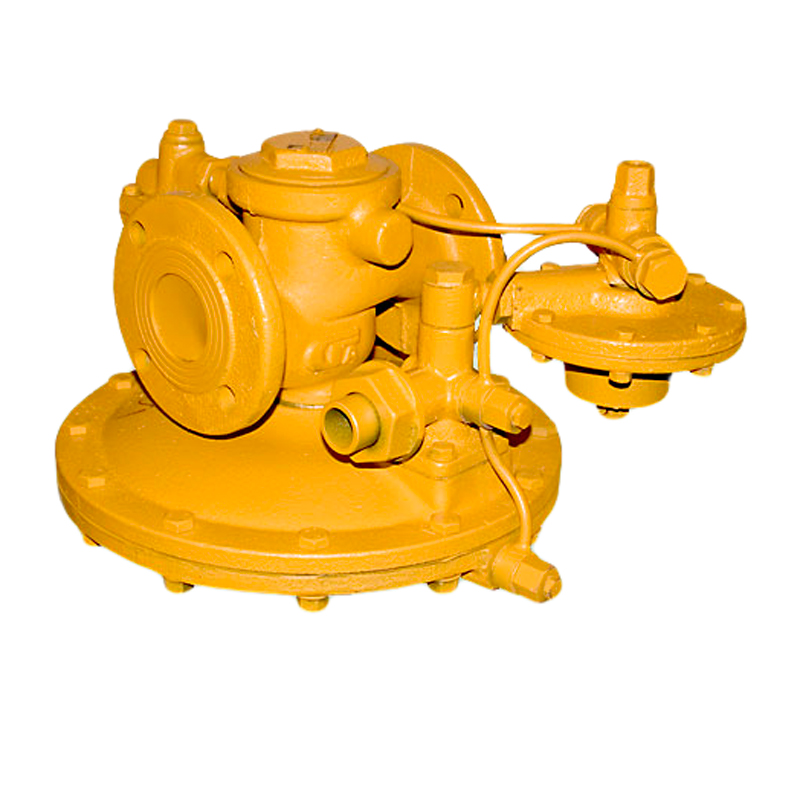

Регуляторы давления газа РДБК1

No votes yet

Регулятор давления газа РДБК1 низкого и высокого давления (РДБК1-25Н, РДБК1-25В, РДБК1-50Н, РДБК1-50В, РДБК1-100Н, РДБК1-100Н, РДБК1-100В, РДБК1-100В) делится на ряд собственных модификаций, используемых для комплектации газораспределительных и регулирующих систем, которые обеспечивают подачу природного газа к сельским или городским населенным пунктам, а также к промышленным и коммунально-бытовым предприятиям.

Применение регуляторов РДБК1

С помощью регуляторов РДБК1 обеспечивается эффективное и безопасное снижение входящего давления газа к требуемой величине с последующем его поддержанием на требуемом уровне независимо от возможных изменений величины расхода газа и давления на входе. Точность поддержки выходного давления составляет ±10%.

Чтобы регулятор РДБК1 эффективно работал при отрицательных температурах, следует исключить появление в газовом потоке конденсата. Это может привести к обмерзанию рабочих элементов и поломке регулирующей системы устройства.

Эксплуатационные условия РДБК1

Регуляторы выпускаются в климатическом исполнении УХЛ2, что предусматривает возможным их эффективную эксплуатацию в достаточно широком температурном диапазоне. Если корпусные детали производятся из алюминиевого сплава регуляторы давления могут применяться при температуре среды от -40ºС до +45ºС, а если из чугуна – от -15ºС до +45ºС.

Особенности конструкции устройств

Конструктивно регулятор давления выполнен в виде прибора, который позволяет снизить входное давление до требуемого значения. Регуляторы могут выпускаться в двух конфигурациях, отличающихся тем, что они настраиваются на высокое или низкое выходное давление. Значение давления на выходе можно регулировать в пределах 30…600 кПа или 1…60 кПа. Предельное значение газа на входе в регулятор не может превышать величину в 1,2 МПа.

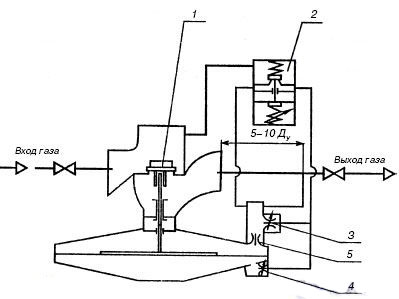

Рис.1 - Схема работы регуляторов давления РДБК1

Величина максимального давления на выходе:

1,2 МПа

Значение диаметра условного прохода:

Æ50 мм; Æ100 мм; Æ200 мм

Величина седла, диаметр:

Æ25, 35, 50, 70, 105, 140 мм

Значение расчетной площади клапанного седла:

3,8 см2; 8,5 см2;

Диапазоны регулировки выходного давления:

1…60 кПа; 30…600 кПа

Точность поддержки выходного давления:

±10%

Максимальное значение пропускной способности:

400, 900, 1400, 2800 м3/час

Значение эффективной площади для регулирующего клапана:

500 см2; 930 см2;

Значение габаритных размеров:

230х280х360 см

466х450х537 см

Вес устройства:

38, 60 или 61 кг

  • РДБК1-25Н,
  • РДБК1-25В,
  • РДБК1-50Н,
  • РДБК1-50В,
  • РДБК1-100Н (1400),
  • РДБК1-100Н (2800),
  • РДБК1-100В (1400),
  • РДБК1-100В (2800).
