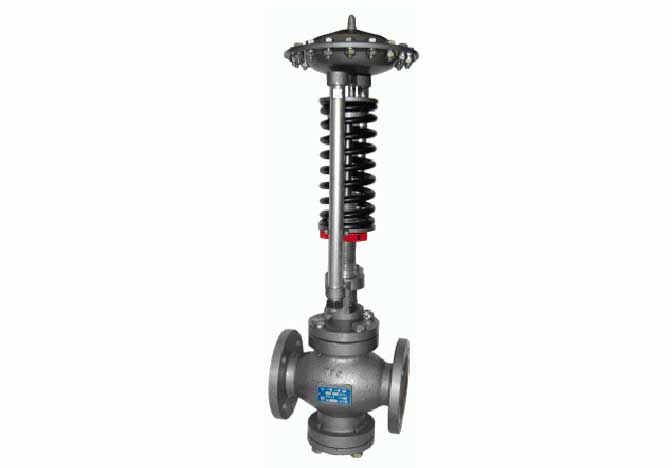

Регулятор давления РД

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор давления РД предназначен для регулирования давления, расхода (перепада давлений) пара, нетоксичных и негорючих жидких и газообразных сред, неагрессивных к материалам деталей регулятора.

Технические характеристики

  • Зона пропорциональности от верхнего предела настройки - 20%,
  • Зона нечувствительности от верхнего предела настройки - 4%,
  • Относительная нерегулируемая протечка от условной пропускной способности KN - 0,4%,
  • Температура регулируемой среды от 0 до 225°С,
  • Температура окружающей среды от 5 до 50°С,
  • Условное давление - 1,6 (16) МПа (кгс/см).
Пределы регулирования регулятора РД
Диаметр условного прохода, Ду, мм Пределы регулирования, МПа Условная пропускная способность, Kvy м/ч±10% Номинальный ход клапана, мм
25 0,04-0,16 0,1-0,63 0,4-1,0 6,3 8
32 10 8
40 16 8
50 25 10
80 63 10
100 100 12
150 160 12
200 250 15

Принцип действия

Основан на уравновешивании силы упругой деформации пружины настройки силой, создаваемой регулируемым давлением на мембране чувствительного элемента мембранного узла. В сборке регуляторов давления с нормально открытым или нормально закрытым регулирующим клапаном импульс регулируемого давления подаётся в верхнюю полость мембранного узла.

При изменении регулируемых параметров равновесие сил, действующих на мембрану, нарушается, что приводит к изменению положения регулирующего клапана в направлении, обеспечивающим восстановление заданной величины.

Настройка регуляторов РДна заданное давление производится путём изменения осевой деформации пружины настройки вращением гайки настройки.

Габаритные размеры
Размеры в мм
Dy H D1 D2 D3 D4 L B n
200 980 268 295 320 22 600 210 12
150 920 212 240 280 22 480 8
100 850 158 180 215 18 350 4
80 800 133 160 195 310
50 720 102 125 160 230
40 690 88 110 145 200
32 655 78 100 135 180
25 645 68 85 115 14 160
