Регулятор-сигнализатор Узор-Д

No votes yet
Документация:

Регулятор-сигнализатор перепада давления Узор-Д производится с цифровой индикацией для систем управления, контроля, регулирования и автоматики.

Назначение регулятора-сигнализатора Узор-Д

Регулятор-сигнализатор Узор-Д предназначен для работы и проведения таких действий в постоянном режиме:

  • трёхуровневой сигнализации при отклонении параметров от заданного уровня;
  • непрерывного преобразования изменяющейся величины давления, разрежения, перепада давления в унифицированный токовый сигнал;
  • непрерывной индикации всех измеряемых параметров;
  • управления реле по астатическому закону при проведении измерений;
  • ручного и автоматического управления нагрузкой.

Конструкция регулятора-сигнализатора Узор-Д

Узор-Д производится в прямоугольном пластиковом корпусе, который рассчитан для щитового или объёмного монтажа. На нижней торцевой поверхности корпуса прибора установлен разъём для электрических подключений, штуцера для подключения и измерения давления/разрежения расположены на задней стенке. На лицевой поверхности прибора находятся все органы управления и индикации. Внутри корпуса расположены две печатные платы с электронными компонентами, которые соединены между собой с помощью гибкого проволочного шлейфа. В приборе реализована возможность установки пароля для доступа.

Рис.1 - Габаритные размеры регулятора-сигнализатора перепада давления Узор-Д

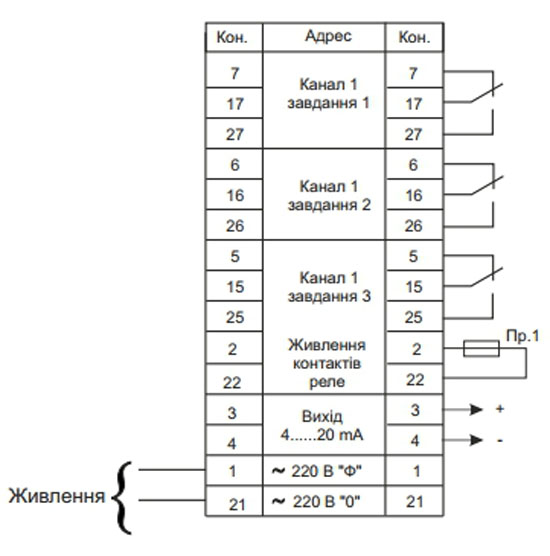

Рис.2 - Схема подключения регулятора-сигнализатора перепада давления Узор-Д

Товар называется

Сигнализатор перепада давления Узор-Д

Напряжение в питании

Номинально 220 В по 50 Гц

Потребляемая мощность

5 Вт

Сопротивление изоляции

40 МОм

Число рабочих каналов

1

Выходной сигнал

0÷20/4÷20 мА (нелинейность 0,1 мА)

Исполнительное устройство

реле

Нагрузочная способность силового выходного реле

4 А/250 В

Число уставок

3

Контролируемый диапазон перепада разрежения/давления

-99,9÷99,9 мм вод.ст. (разрешение 0,1 мм вод.ст.)

-9,99÷9,99 кПа (разрешение 10 Па)

0÷100 кПа (разрешение 0,1 кПа)

Индикация

цифровая/светодиодная

Степень защиты корпуса

IP40

Датчик

встроенный (внешний под заказ)

Масса

1500 г

Габаритный размер (Ш×В×Г)

146×240×80 мм
