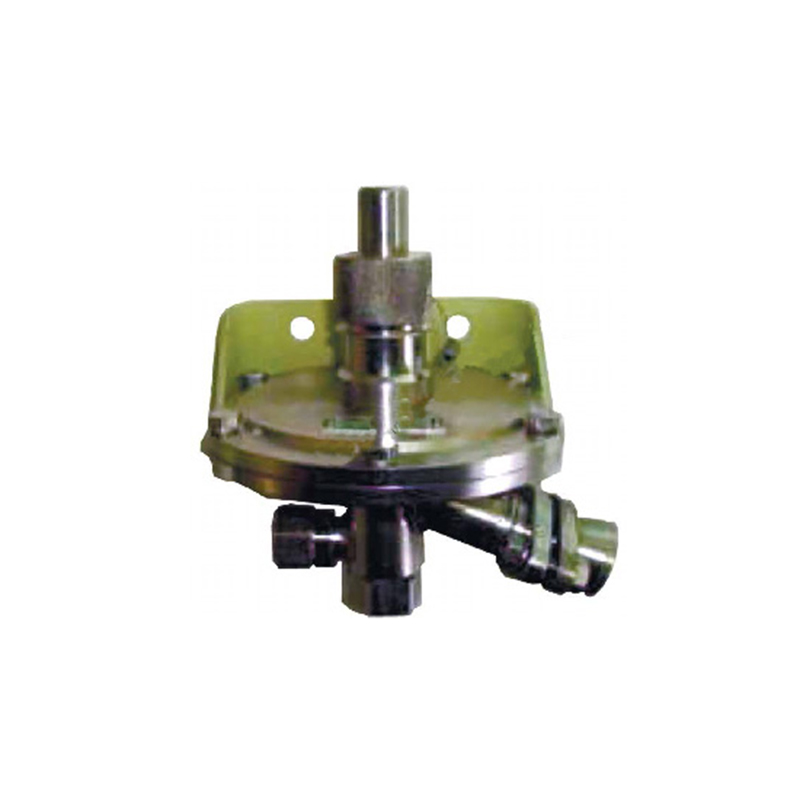

Регулятор давления мембранный РДМП-301

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор давления мембранный РДМП-301 предназначен для автоматического поддержания заданного давления газа в объекте регулирования после себя.

Область применения

Технологические аппараты химической, нефтехимической, газовой, металлургической и других отраслей промышленности.

Принцип действия

Принцип действия регулятора давления РДМП-301 заключается в поддержании постоянного заданного давления газа после себя, за счет сохранения равновесия между усилием давления газа на мембрану и усилием пружины настройки.

Монтаж

  • Регулятор закрепляется по месту двумя болтами М10 в положении, изображенном на рис. 1 (регулировочным винтом вверх).
  • Направление стрелки на корпусе регулятора должно совпадать с направлением потока регулируемого газа.
  • Монтаж со стороны входа ведется трубкой 10х2 мм или 14х2 мм из нержавеющей стали 12Х18Н10Т, к концу которой приваривается ниппель, изготовленный также из стали 12Х18Н10Т, с надетой на него накидной гайкой.
  • Со стороны выхода непосредственно к ответному патрубку приваривается расширитель емкостью не менее 1 литра, который может быть выполнен из трубы с внутренним диаметром 50 мм и длиной 500 мм.

Условия эксплуатации:

  • температура окружающего воздуха - от 0 до 50 °C;
  • относительная влажность до 95 % при 35 °C и более низких температурах без конденсации влаги.

Регулятор РДМП-301 устойчив к воздействию вибрации в диапазоне частот 1 – 35 Гц с ускорением 9,8 м/с2 (1 g).

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе регулятора с давлением настройки 0,4 кгс/см2 и диапазоном расходов 1,0 – 16,0 м3/ч, и герметичным узлом "соплозаслонка":

  • "Регулятор давления мембранный РДМП-301-Г-0,5-16, Рнастр = 0,4 кгс/см2".

Характеристики

  • Параметры регулируемых сред:
    • максимальное давление на входе - 6 кгс/см2;
    • температура рабочей среды – от 0 до 50 °C;
    • относительная влажность до 100 % при температуре 50 °C.
  • Давление на выходе настраивается изготовителем по заказу из диапазона заказанной модификации.
  • Диапазоны допустимых изменений расходов и соответствующая точность поддержания давления для каждой модификации указаны в таблице.
  • По защищенности от воздействия окружающей среды регулятор относится к исполнению, защищенному от попадания внутрь пыли, воды и защищенному от агрессивной среды по ГОСТ Р 52931-2008.
  • Ресурс работы регулятора до заводского ремонта - 30000 ч.
  • Масса регулятора – не более 2,6 кг.

Схемы

"Габаритные и установочные размеры регулятора РДМП-301"

Габаритные и установочные размеры регулятора РДМП-301

Обозначение d, мм d1, мм D, мм D1, мм L, мм
РДМП-301-Г-0,1-5; -0,5-5; -1,0-5 10 6 25 20 190
РДМП-301-Н-0,1-5; -0,5-5; -1,0-5
РДМП-301-Г-0,1-16; -0,5-16; -1,0-16 14 10 30 25 166
РДМП-301-Н-0,1-16; -0,5-16; -1,0-16

Комплектация

В комплект поставки входят:

  • регулятор РДМП-301 (исполнение по заказу) - 1 шт.
  • комплект монтажных частей - 1 компл.
  • руководство по эксплуатации - 1 экз.
  • паспорт - 1 экз.

Модификации

Модификация регулятора Диапазон давления настройки, кгс/см2 Диапазон расходов (по воздуху), м3 Допускаемое изменение настроенного давления, кгс/см2 Герметичность узла "соплозаслонка" в закрытом положении
РДМП-301-Г-0,1-5 от 0,02 до 0,1 0,3 - 5,0 ±0,010 Герметичен
РДМП-301-Г-0,5-5 св. 0,1 до 0,5 ±0,015
РДМП-301-Г-1,0-5 св. 0,5 до 1,0 ±0,050
РДМП-301-Г-0,1-16 от 0,02 до 0,1 1,0 - 16,0 ±0,010
РДМП-301-Г-0,5-16 св. 0,1 до 0,5 ±0,015
РДМП-301-Г-1,0-16 св. 0,5 до 1,0 ±0,050
РДМП-301-Н-0,1-5 от 0,02 до 0,1 0,3 - 5,0 ±0,010 Протечка в узле "сопло-заслонка" в закрытом положении не более 200 л/ч
РДМП-301-Н-0,5-5 св. 0,1 до 0,5 ±0,015
РДМП-301-Н-1,0-5 св. 0,5 до 1,0 ±0,050
РДМП-301-Н-0,1-16 от 0,02 до 0,1 1,0 - 16,0 ±0,010
РДМП-301-Н-0,5-16 св. 0,1 до 0,5 ±0,015
РДМП-301-Н-1,0-16 св. 0,5 до 1,0 ±0,050
