Комплекс «КАРД»
Описание
Комплекс автоматической регулировки давления и напуска газов «КАРД» - Многоканальный прибор для измерения показателей и регулирования значения рабочего давления, создающегося напуска газового продукта в вакуумных камерах промышленного или лабораторного назначения.
Назначение
Комплекс «КАРД» поставляется для обычного измерения, регулирования и автоматического поддержания давления газов (сухой воздух, азот) в широком диапазоне в вакуумных установках различного назначения. «КАРД» имеет 6 каналов измерения и может работать с разными типами преобразователей давления (датчиками).

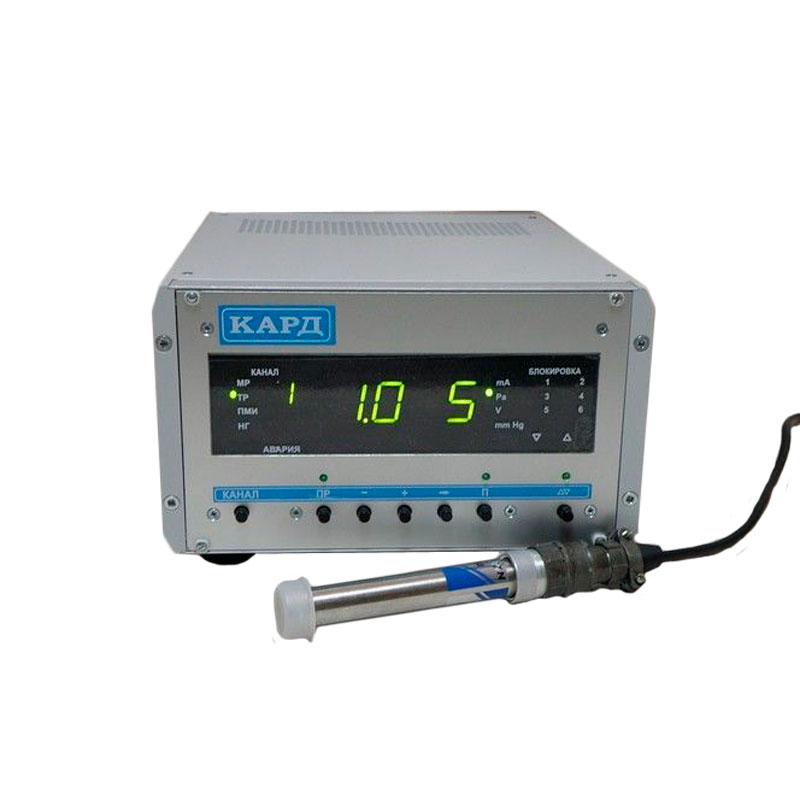

Прибор производится в прямоугольном корпусе, на его передней панели расположены кнопки управления, светодиодные индикаторы режимов и большое цифровое табло для отображения результатов измерения и рабочих каналов.
Измеритель имеет блочную конструкцию и может комплектоваться разным количеством измерительных блоков, рассчитанных на работу с любым их типов преобразователей. Диапазоны измерения при этом будут отиличаться.
Сменные модули вставляются в прибор и крепятся с тыльной стороны корпуса, с этой же стороны расположены и разъёмы для подключения датчиков. «КАРД» управляем с помощью компьютера.
Характеристики
Комплекс регулировки давления и напуска газов «КАРД» настроен на такие параметры рабочего состояния:
|
Диапазон измеряемого давления |
1×10-7 ÷ 4×103 Па |
|
|
Диапазон стабилизации давления по текущему каналу, где осуществляется напуск |
3×10-6 ÷ 4×103 Па |
|
|
Применяемые датчики |
ПМТ-6-3 (терморезисторный), ПММ-32-1 (магнитный электроразрядный), натекатель пьезоэлектрический |
|
|
Максимальное число каналов измерения |
6 |
|
|
Максимальное число каналов |
напуска газа |
2 |
|
с терморезисторным датчиком |
6 |
|
|
с магниторазрядным датчиком |
2 |
|
|
Питающее напряжение |
220 В, 50 Гц |
|
|
Режим работы |
непрерывный |
|
|
Потребляемая мощность |
40 ВА |
|
|
Масса |
11 кг |
|
|
Размер прибора |
240х150х340 мм |
|
