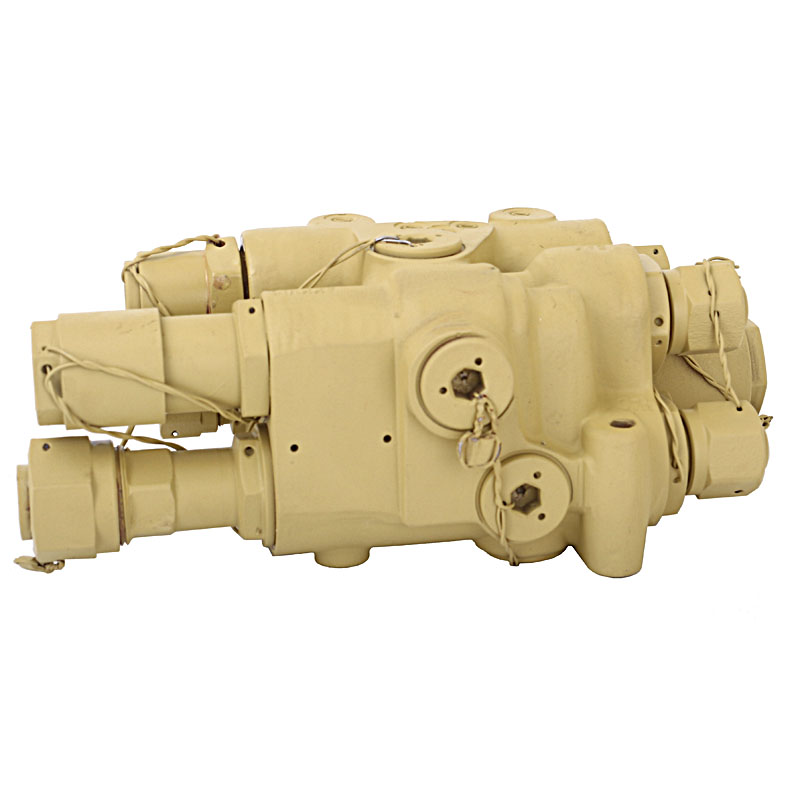

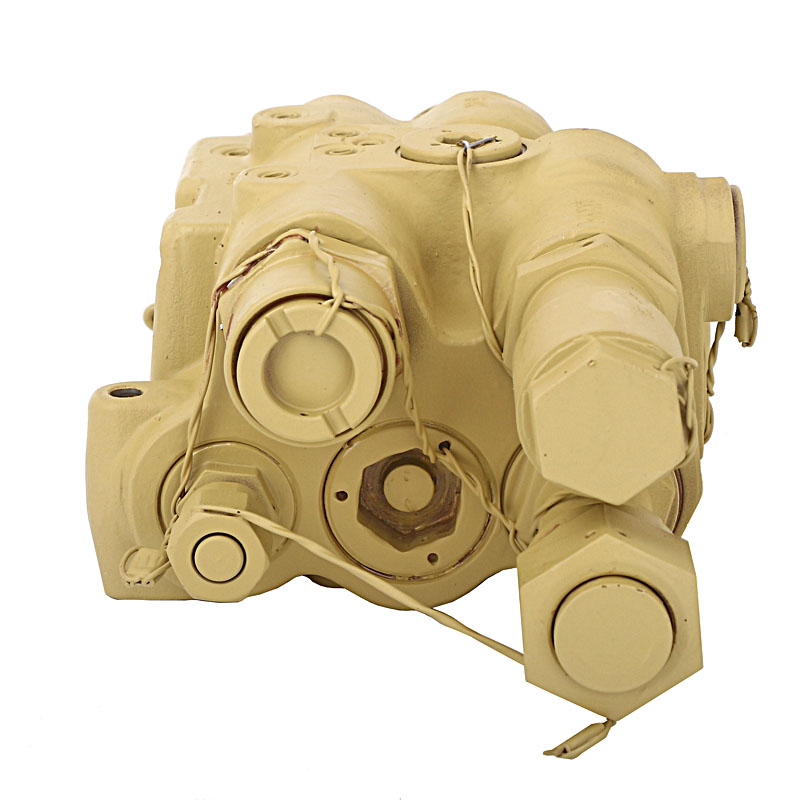

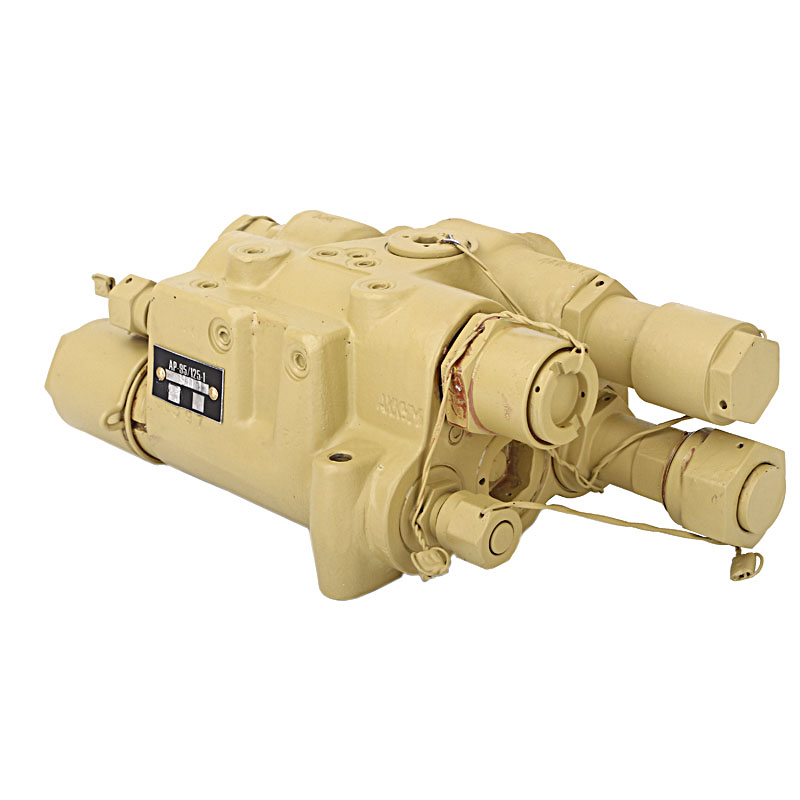

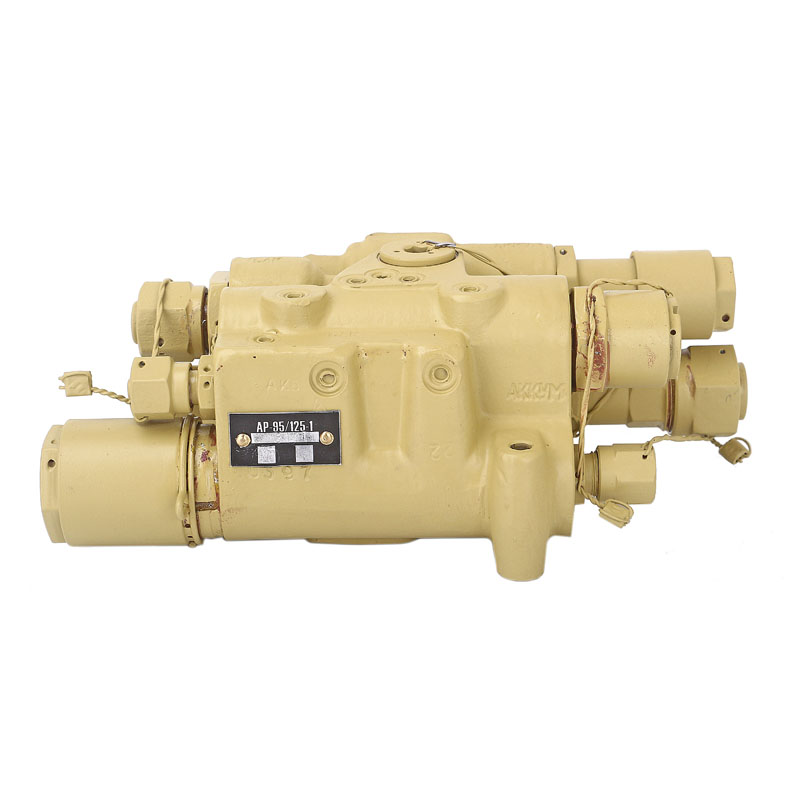

Автомат АР-80/110-1, АР-95/125-1

Average: 7 (1 vote)

Автомат разгрузки насоса АР-80/110-1, АР-95/125-1 применяется для поддержания внутреннего значения давления.

Об оборудовании

При помощи данного устройства, в гидравлической системе сохраняется выбранное значение давления. Так же он автоматически разгружает насос, предохраняет гидравлическую систему от чрезмерно высокого давления. Алюминиевый сплав является основой для корпуса, сталь - основа для остальных деталей.

Автомат является золотниковым, автоматическим. Имеет двухступенчатое серводействие, а также встроенный предохранительный клапан.

  • Рабочая температура окружающего воздуха составляет диапазон от минус 40 градусов до плюс 50 градусов.
  • Регулировочные данные необходимо настраивать при температуре окружающего пространства от плюс 15 до плюс 35 градусов.
  • Значения давления включения насоса во время максимального расхода жидкости: 1) 9,5 МПа; 2) 8,0 МПа; 3) 15,0 МПа.
  • Значения давления выключения насоса во время максимального расхода жидкости: 1) 12,5 МПа; 2) 11,0 МПа; 3) 18,0 МПа.
  • Значение разности давлений составляет 2,5 МПа.
  • Давления во время открытия клапана направленного на предохранение: 1) 14,5 МПа; 2) 13,0 МПа; 3) 21,0 МПа.
  • Давления во время закрытия клапана направленного на предохранение: 1) 12,0 МПа; 2) 10,5 МПа; 3) 18,5 МПа.
  • Расход рабочей жидкости в значении максимум: 1) 0,00134 м3/сек (80,0 л/минута); 2) 0,00134 м3/сек (60,0 л/минута); 3) 0,00134 м3/сек (80,0 л/минута).
  • Вес изделия не включая рабочую жидкость составляет 38 килограмм.
  • Габариты: 206х140х82 мм.
  • Автомат АР95/125 это исполнение -01 (1).
  • Автомат АР80/120 это исполнение -02 (2).
  • Автомат АР150-180 это исполнение -03 (3).

Заводской чертеж АЕИУ.306562.003, известный как 577-99.3163.
