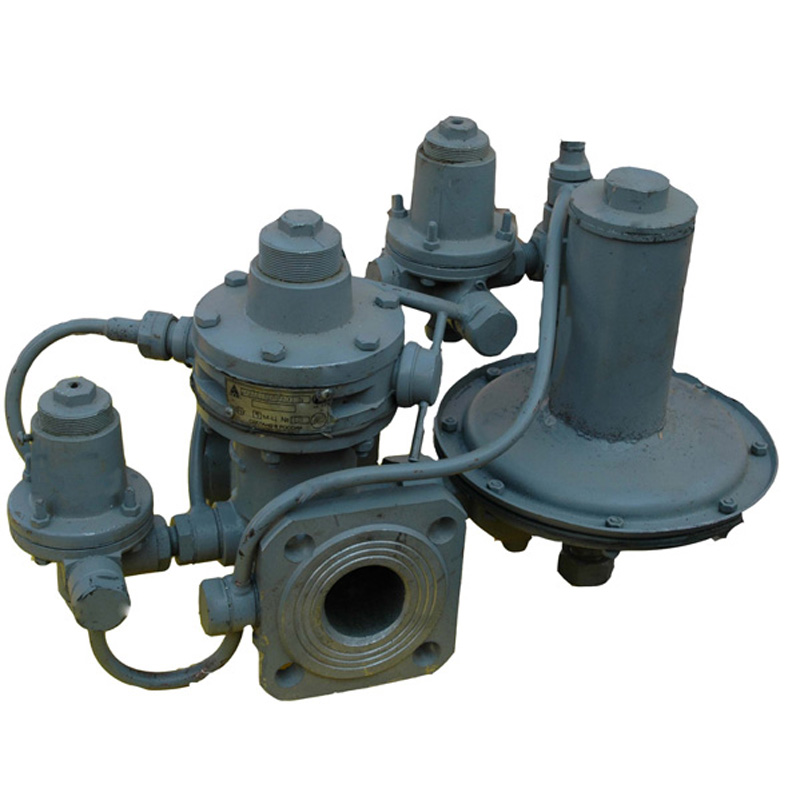

Регуляторы давления газа РДСК

No votes yet

Для понижения высокого давления к нормативным показателям в систему устанавливают регулятор давления газа РДСК-50-400, РДСК-50-400Б, РДСК-50-400М. Кроме этого, устройства автоматически поддерживают средние показатели давления на выходе и редуцируют высокое давление в среднее. Монтаж осуществляется на горизонтальном участке газопровода. Само устройство устанавливается в вертикально.

Конструкция и принцип действия регуляторов давления газа РДСК

Регуляторы состоят из четырех частей: импульсное реле, пилот, автомат-выключатель и сам регулятор. Все компоненты помещены в один корпус, изготовленный из конструкционного алюминия, но работают независимо друг от друга.

Газ с высокими значениями давления подходит к устройству, проходит через патрубок и клапан. Затем среда проходит в проем между клапаном и седлом, в этот время осуществляется процесс редукции давления к средним показателям. Газ с заданными параметрами переходит к выходному патрубку.

Регуляторы изготовлены для эксплуатации в условиях холодного и умеренного климата. Устройства должны быть установлены под навесом, чтобы прямые струи воды не попадали на корпус. Попадание снега, пыли и брызг – допустимо.

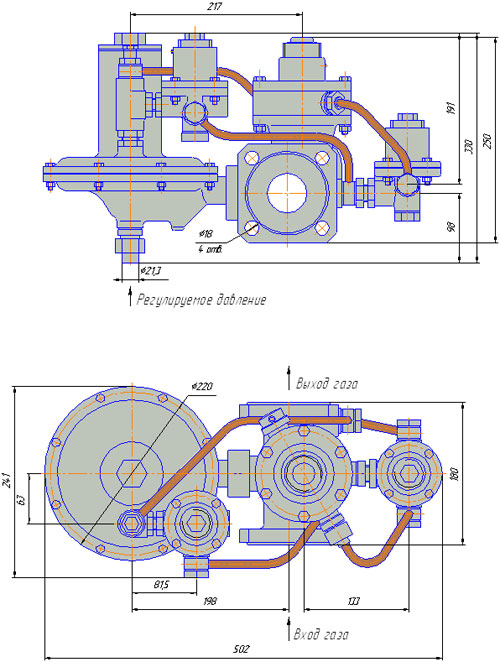

Рис.1 - Схема габаритных размеров регуляторов давления газа РДСК-50-400, РДСК-50-400Б, РДСК-50-400М

Параметры

Единицы измерения

Показатели

Регулируемая среда

-

Природный тип газового продукта по документации ГОСТ5542-87

Сжиженный вариант газа согласно ГОСТ20448-90

Максимальное давление на входе:

  • Природные варианты газа;
  • Сжиженные порции газа.

мПа







1,2

1,6

Минимальное давление газа на выходе:

  • регулятор РДСК-50-400;
  • регулятор РДСК-50-400Б;
  • регулятор РДСК-50-400М.

кПа









Границы 50…200

Отрезок значений 200…300

Границы работы 10…50

Показатель зоны неравномерности регулирования (пропорциональности)

%

+/- 10

Габариты

мм

496*231*330

Размер прохода

В миллиметрах

50 единиц

Соединение какого типа

-

Фланцевый тип, документ ГОСТ12815-80

Размер длины по строительной части

См

18

Вес

кг

Не более 12

Срок эксплуатации

год

Не менее 10

Подача газа прекращается по таким настройкам:

- если повышено выходное давление

- если понижено выходное давление

- если входное давление снижено

кПа

РДСК-50/400



Диапазон 62,5…270



Промежуток 0,6…12



В границах 10…15

РДСК-50/400Б



Рабочие пределы 270…400



Границы работы 0,6…12



Диапазон 10…15

РДСК-50/400М



Допуск 12,5…70



Допускаемые размеры 0,6…12



Границы  10…15

  • РДСК-50-400,
  • РДСК-50-400Б,
  • РДСК-50-400М.
