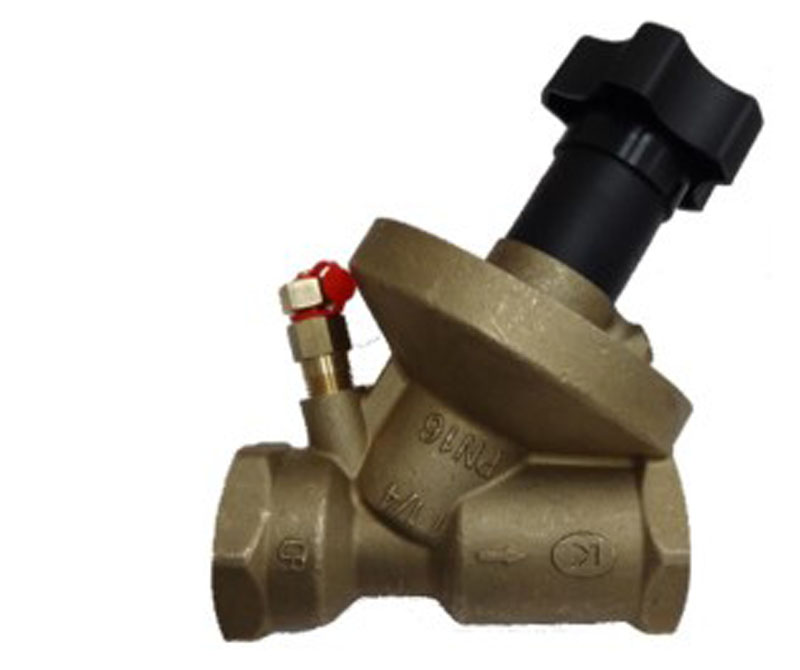

Регулятор перепада давлений ZETKAMA (фигура 223)

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор перепада давлений ZETKAMA (фигура 223) предназначен для сохранения постоянного в магистралях обогрева, охлаждающих установках и в системах кондиционирования. Устройство имеет мощный наклоненный корпус Y-образной формы, изготовленный из латуни высокого качества. Может нормально функционировать как в горизонтальном, так и в вертикальном положении. Арматура управляется ручным способом.

Особенности и характеристики

Устройство монтируется на трубопровод посредством муфтового соединения. Регуляторы перепада давлений арт. 223 разработаны с учетом нескольких диапазонов перепадов давлений: 10–10, 25–70, 20–60 и 40–90 кПа. Изделие может нормально исполнять свое предназначение при минимальной температуре рабочего фактора -10С и максимальной +120С.

Все такие устройства в соответствии с требованиями нормы PN-EN 19. снабжены специальной маркировкой, призванной облегчить техническую идентификацию. В маркировке указана следующая информация:

  • материал, из которого выполнены корпус и крышка;
  • номинальный диаметр в мм;
  • номинальное давление в бар;
  • стрелку, обозначающую направление движения рабочего агента;
  • лого компании-изготовителя.

Приборы такого типа монтируются на обратных трубопроводах. Они на постоянной основе, стабильно и точно, регулируют перепады давления на потребителе. На регулирующих клапанах при этом риск появления шума – минимальный. Регулятор позволяет при необходимости отсечь рабочий фактор путем его перекрытия с помощью штурвала. Последний вращается в направлении хода часовой стрелки вплоть до полного прекращения подачи транспортируемого потока.

Регулятор перепада давлений ZETKAMA (фигура 223) приобрести можно для функционирования с промышленной водой или нейтральными средами. В качестве рабочего агента категорически нельзя использовать абразивные или агрессивные вещества.

Правила установки и использования регулирующего устройства

Выбирая участок трубопровода, на котором будет монтироваться регулятор перепадов давления, нужно исключить места, где он подвергнется изгибу или растяжению. С целью уменьшения температурного расширения трубопровода рекомендуется использовать специальные приспособления – компенсаторы. Особое внимание следует обратить на направление, указанное стрелкой на корпусе прибора: оно должно совпадать с направлением потока рабочей среды.

Регулятор перепадов давления можно монтировать в любом положении. Если перед ним установить в трубе сетчатый фильтр, то это повысит надежность прибора и удлинит срок его службы. Перед первым запуском трубопровода с установленным на нем и полностью открытым регулятором перепадов давления нужно тщательно промыть его. Пробное испытание системы выполняется с холодной водой. Если регуляторы перепада давления арт. 223 используются по своему прямому назначению, то они не нуждаются в техническом обслуживании.

В случаях, когда сервисные мероприятия все же необходимы, перед их началом нужно сделать следующее:

  • прекратить подачу в магистраль рабочего агента;
  • снизить до нуля давление;
  • охладить систему;
  • убедиться в отсутствии в трубопроводе рабочего фактора.

В целях соблюдения техники безопасности состояние регулятора необходимо систематически контролировать. При планировании окрашивания трубопровода прибор необходимо защитить. То же самое касается сварочных работ.

Характеристики

Артикул Материал корпуса Номинальное давление Номинальный диаметр Максимальная температура
223Н латунь 1,6 МПа DN 15-50 130°C
Габаритные размеры
DN G A B C L S H Dk Вес
мм кг
15 1/2" 71 35 15,0 85 27 126 72 1,05
20 3/4" 71 35 16,5 95 33 131 72 1,20
25 1" 71 30 19,5 105 41 136 72 1,40
32 1 1/4" 106 30 21,4 120 49 152 72 2,25
40 1 1/2" 106 30 21,4 130 56 152 72 2,60
50 2" 106 30 25,7 150 68 158 72 3,25

"Чертеж регулятора ZETKAMA арт.223"
Рис.1. Чертеж регулятора ZETKAMA арт.223

Схемы

Рис.2. Схема регулятора ZETKAMA арт.223
Рис.2. Схема регулятора ZETKAMA арт.223

В состав регулятора входит:

  1. корпус
  2. клапан
  3. прокладка клапана
  4. дожим прокладки
  5. ниппель
  6. уплотнительное кольцо
  7. мембрана
  8. шайба
  9. крышка
  10. уплотнительное кольцо
  11. штурвал шкала
  12. гайка пружины
  13. штурвал
  14. опорное кольцо
  15. шток
  16. пружина
