Регулятор давления РДЖТ

Описание и назначение устройства

Регулятор РДЖТ-1-М1 используют для автоматизации регулировки давления воды в период производства железобетонных  труб способом гидропрессования. Одно устройство обслуживает автоматику производственного процесса одной формы.

Особенности регулятора:

  • Невосприимчивость к воздействию внешних климатических факторов в с окружающей среде – выполнено по УХЛ серии 4 по ГОСТ 15150 от 69 года.
  • Невосприимчивость к механическим надколам и повреждениям, и также устойчивости к вибрационным колебаниям – ГОСТ 12997-84.

Конструкция

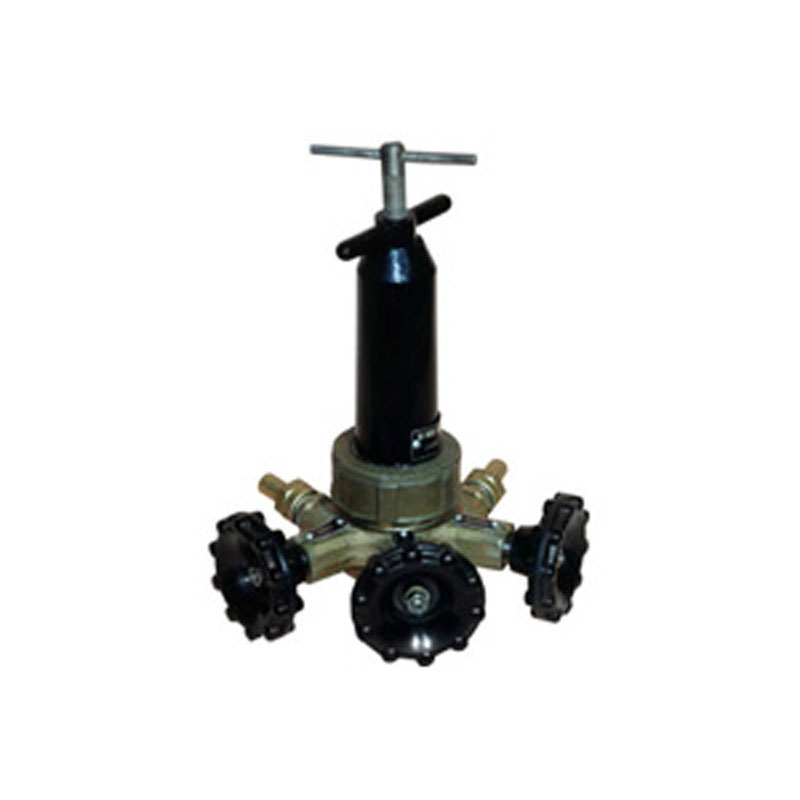

Агрегат представляет собой конусную металлическую конструкцию. В верхней части корпуса находится регулятор давления. В нижней широкой части устройства расположены:

  • Регулировочные вентили;
  • Три штуцера для наполнения, питания и слива жидкости.

Оборудование предполагает возможность своей эксплуатации в условиях умеренного или холодного климата при условии работы его в крытом помещении с искусственной вентиляцией и отоплением. При этом допускается наличие в окружающей среде пыли в низких концентрациях, а также возможность регулирования температурных условий работы

Одной из особенностей РДЖТ-1-М1 регулятора повреждениям, надколам. Регулятор соответствует всем требованиям ГОСТ12997-84.

Устройство работает в комплексе с автоматикой, которая обслуживает работу с формой для заливки железобетонной смеси. Среди его эксплуатационных характеристик стоит выделить тот достоверный факт, когда регулятор с высокой постоянной точности позволяет придерживаться требований технологического процесса, регулируя давление воды в достаточно широком диапазоне.

Маркировка

Регулятор РДЖТ-1-М1

Рабочая среда

вода

Параметры рабочей среды

температура

+5 ÷+80 °С

чистота

не хуже 10 класса

давление

0,3÷4 МПа

Размер

длина

Размер 175 мм

ширина

Размер 190 мм

высота

Размер 325 мм

Масса

2400 грамм

Условия эксплуатации

влажность

до 80 %, при +25 °С

температура

+1 ÷ +50 °С

Пределы давления питания

3 ÷ 40 кгс/см2

Пропускная способность (условная)

0,25 м3
