Кран-регулятор УФ90162–080.00.00

No votes yet

Кран-регулятор УФ90162–080.00.00 предназначен для подачи и регулирования давления воздуха "после себя" в бортовых системах самолета, в том числе в воздушно-тепловых противообледенительных системах.

Кран-регулятор представляет собой пневматическую сиситему автоматического регулирования выходного давления с высокой точностьюи коррекцией его величины относительно изменяющегося давления окружающей среды. Подача и перекрытие подачи воздуха осуществляется по электрической команде.

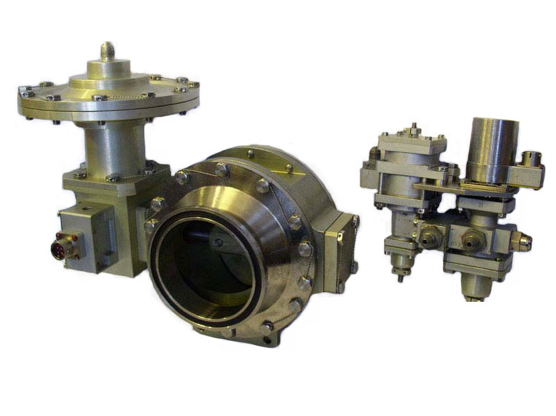

Кран-регулятор выполнен в виде двух блоков.

Основной корпус исполнительного механизма с мембранным пневмоприводом имеет фланцевое присоединение к трубопроводам DN80 бортовой воздушной системы с помощью специального хомута.

Подсоединение командного прибора к исполнительному механизму осуществляется с помощью трубопровода DN4.

Предусмотрено дополнительное крепление исполнительного механизма и крепление командного прибора.

Рабочий орган исполнительного механизма имеет сигнализацию положения "Закрыто" и "Регулирование". Контакты сигнализатора положения выделены на специальный разъем установленый на исполнительном механизме.

Управление подачей воздуха осуществляется по электрической команде на электромагнитный привод с электрическим разъемом на командном приборе. При отсутствии электрического сигнала, кран-регулятор закрыт.

Характеристики
Диаметр подсоединительных трубопроводов, мм 80
Давление (абсолютное) на входе, МПа (кгс/см2) -
Расход воздуха в наземных условиях, кг/ч 1800-2100
Температура воздуха на воде,оС 200-300
Утечка воздуха в атмосферу в наземных условиях при давлении на входе 0,7 МПа (7 кгс/см2) и температуре 10-30оС, кг/ч 5
Перетикание воздуха через закрытую заслонку при избыточном давлении на входе0,7 МПа (7 кгс/см2) и температуре 15-35оС, кг/ч 100

Напряжение питания электромагнита то сети постоянного тока, В

Потребляемый ток, А

27

не более 0,5

Положение регулятора на трубопроводе не регламентируется
Окружающая среда - атмосферный воздух с давлением, МПа (кгс/см2) 0,1080-0,0226 (1,10-0,23)
Температура окружающей среды, оС от минус 60 до плюс 100
Масса, кг 5,0
