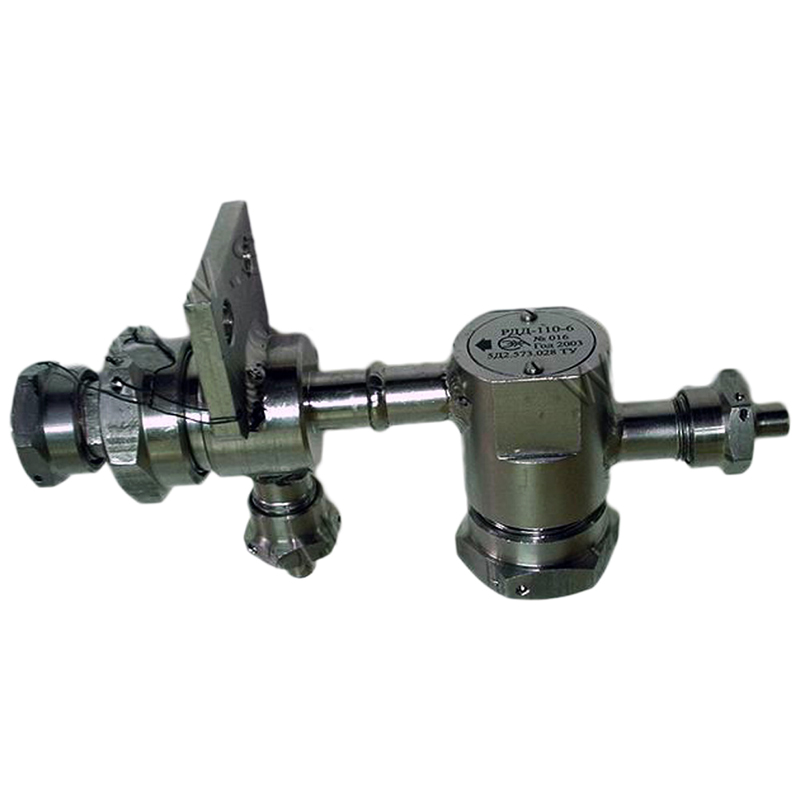

Регулятор перепада давлений РПДД-301

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор перепада давлений РПДД-301 предназначен для автоматического перепуска газа при превышении перепада давлений между входом и выходом более, чем на 6 кгс/см2 и для предотвращения обратного потока газа в трубопроводе.

Область применения

Технологические аппараты химической, нефтехимической, газовой, металлургической и других отраслей промышленности.

Принцип действия

Принцип действия регулятора РПДД-301 заключается в открытии выходного канала при увеличении перепада давлений между входом и выходом более, чем на 6 кгс/см2 и препятствовании возрастанию перепада давлений увеличением расхода газа через регулятор.

При воздействии давления со стороны выхода клапан регулятора закрывается и предотвращает переток регулируемой среды в обратном направлении.

Монтаж

  • РПДД-301 закрепляется по месту с помощью кронштейна двумя болтами М8 в положении, изображенном на рисунке 1.
  • Монтаж ведут трубками 8x1 мм из стали 12Х18Н10Т. К концам трубок приваривают ниппели, изготовленные также из стали 12Х18Н10Т, предварительно надев на трубки гайки.
  • Направление потока газа должно совпадать с нанесенной на корпусе (шильдике) стрелкой.

Условия эксплуатации:

  • температура окружающего воздуха - от 0 до 50 °С;
  • относительная влажность до 100 % при температуре 50 °С;
  • давление окружающего воздуха в пределах от 0,08 до 0,2 МПа (от 0,8 до 2,0 кгс/см2);
  • присутствие механических частиц в газах и смесях не допускается.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе и в документации другой продукции регулятора РПДД-301:

  • "Регулятор перепада давлений (до себя) РПДД-301".

Характеристики

  • Агрессивность рабочей среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и резины НО-68-1 ТУ 38.0051166-98.
  • Температура рабочей среды - от 0 до 50 °C.
  • Давление на входе регулятора - от 0 до 110 кгс/см2.
  • Расход регулируемого газа при перепаде 10 кгс/см2 не менее 16 м3/ч.
  • Клапан регулятора обеспечивает максимальную протечку до 200 л/ч при перепаде давлений 6 кгс/см2.
  • Регулятор снабжен фильтром газоочистки.
  • Регулятор герметичен относительно внешней среды при давлении до 2,0 кгс/см2.
  • По защищенности от воздействия окружающей среды регулятор относится к исполнению, защищенному от попадания внутрь пыли, воды и защищенному от агрессивной среды по ГОСТ Р 52931-2008.
  • Ресурс работы регулятора до заводского ремонта - 30000 ч.
  • Масса регулятора - не более 1,0 кг.

Схемы

"Габаритные и установочные размеры регулятора РПДД-301"

Габаритные и установочные размеры регулятора РПДД-301

Комплектация

В комплект поставки входят:

  • регулятор перепада давлений РПДД-301 - 1 шт.
  • комплект монтажных частей - 1 компл.
  • руководство по эксплуатации - 1 экз.
  • паспорт - 1 экз.
