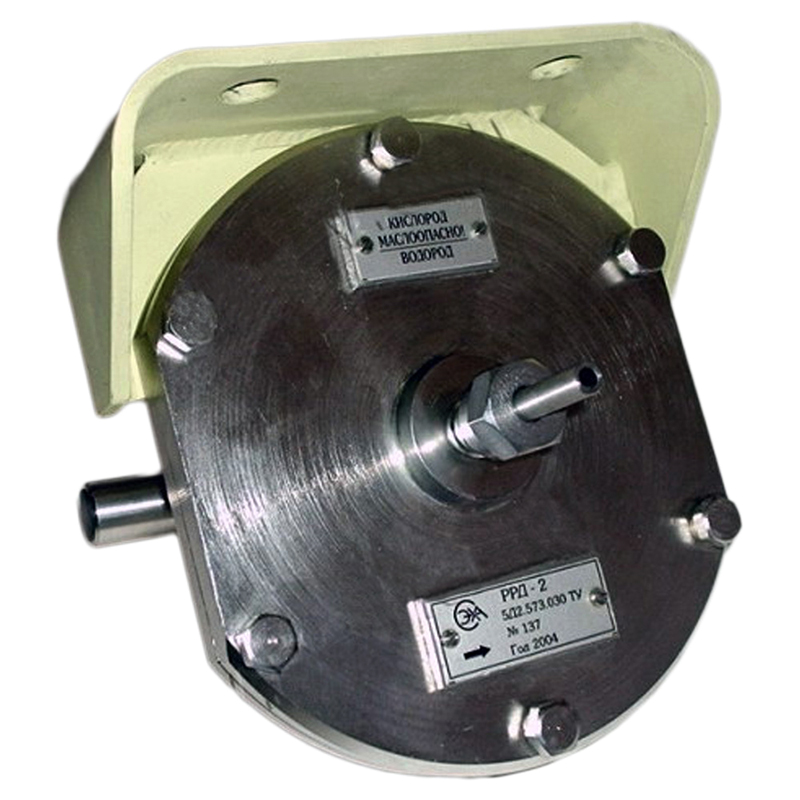

Регулятор равенства давлений РРДД-301

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор равенства давлений РРДД-301 предназначен для автоматического поддержания в объектах регулирования "до себя" давления, равного командному давлению газа.

Область применения

Технологические аппараты химической, нефтехимической, газовой, металлургической и других отраслей промышленности.

Принцип действия

Принцип действия регулятора РРДД-301 заключается в поддержании равенства давления газа в линии до регулятора с командным давлением, при изменении расхода газа через регулятор, за счет сохранения равновесия усилий на мембрану со стороны входного давления и командного давления.

Монтаж

  • Регулятор закрепляется по месту с помощью кронштейна двумя болтами М10 в положении, изображенном на рис. 1 (фланцы в горизонтальной плоскости).
  • Монтаж со стороны входа и выхода ведут трубками 14х2 мм, а со стороны подачи командного давления трубкой 6x1 мм. Трубки должны быть выполнены из стали 12Х18Н10Т.
  • К концам трубок приваривают ниппели, изготовленные также из стали 12Х18Н10Т, предварительно надев на трубки гайки.
  • Направление потока газа должно совпадать с нанесенной на корпусе стрелкой.
  • Расстояние от объекта регулирования до входа РРДД-301 не должно превышать 0,5 м.

Условия эксплуатации:

  • температура окружающего воздуха - от 0 до 50 °c;
  • относительная влажность до 100 % при температуре 35 °c;
  • давление до 2,0 кгс/см2.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе и в документации другой продукции регулятора:

  • "Регулятор равенства давлений (до себя) РРДД-301".

Характеристики

  • Агрессивность рабочей среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и резины НО-68-1 ТУ 005 1166-87.
  • Температура рабочей среды - от 0 до 50 °C;
  • Диапазон командного давления и давления на входе - от 0,1 до 1,0 кгс/см2.
  • Расход регулируемого газа - от 0 до 4,5 м3/ч.
  • Погрешность поддержания равенства давлений - не более 200 мм. вод. ст.
  • В закрытом положении узел "соплозаслонка" герметичен.
  • Регулятор герметичен относительно внешней среды при давлении до 2,0 кгс/см2.
  • По защищенности от воздействия окружающей среды регулятор относится к исполнению, защищенному от попадания внутрь пыли, воды и защищенному от агрессивной среды по ГОСТ Р 52931-2008.
  • Ресурс работы регулятора до заводского ремонта - 30000 ч.
  • Масса регулятора - не более 2,2 кг.

Схемы

"Габаритные и установочные размеры регулятора РРДД-301"

Габаритные и установочные размеры регулятора РРДД-301

Комплектация

В комплект поставки входят:

  • регулятор РРДД-301 - 1 шт.
  • комплект монтажных частей - 1 компл.
  • руководство по эксплуатации - 1 экз.
  • паспорт - 1 экз.
