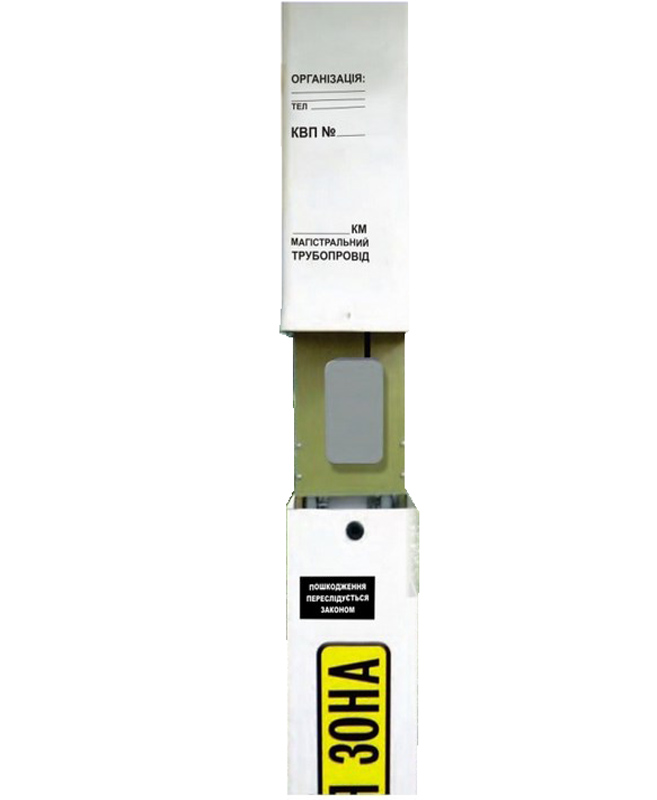

Контрольно-измерительный пункт КИП ПВЕК с устройством "СПЕКТР"

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

КИП ПВЕК с беспроводной системой коррозийного мониторинга «СПЕКТР» обеспечивает определение характеристик устройств защиты электрохимическим способом (ЭХЗ) трубопроводного и другого технологического оборудования подземного размещения. Измеренные характеристики передаются по беспроводным связующим каналам на контрольно-измерительные пункты.

Область применения

Использование устройства «СПЕКТР» целесообразно в составе систем автоматизированного контроля параметров противокоррозионного защитного оборудования. При этом процесс определения контролируемых параметров является периодическим. Таким образом обеспечивается значительное увеличение времени работы от аккумуляторной батареи, поскольку в «дежурном режиме» потребляемый ток имеет низкие показатели. При отсутствии в пределах зоны радиообмена считывающего устройства, «СПЕКТР» сохраняет результаты измерения во внутренней памяти. Передача всего объема сохраненных данных производится при обнаружении в пределах зоны досягаемости беспроводной связи считывающего устройства. Измерительные каналы КИП ПВЕК с беспроводной системой коррозийного мониторинга «СПЕКТР» является пятиканальным:

  • канал 1 выполняет определение защитного потенциала ЭХЗ в диапазоне (-100...+100)В;
  • канал 2 выполняет определение поляризационного потенциала в диапазоне (-10...+10)В способом прерывания тока поляризации, подаваемого на датчик;
  • через канал 3 передается состояние датчика коррозии БПИ-2;
  • канал 4 выполняет определение постоянного напряжения в диапазоне (-100...+100)В (например, действующего на «рейке» или потенциала участков пересечения трубопровода с другими элементами и др.);
  • канал 5 выполняет определение силы защитного тока, осуществляемое определением величины напряжения в диапазоне (-100...+100)В, действующего на внешнем шунтирующем элементе.

Состав беспроводной системы «СПЕКТР»

  • регистрирующее устройство автономного функционирования;
  • считывающее устройство мобильного исполнения;
  • программное обеспечение для обработки результатов мониторинга на ПК.

Технические характеристики

  • энергонезависимая память обеспечивает сохранение результатов не менее 200 000 измерений;
  • отдельный блок памяти размером 1024 байт выделенный для служебной информации;
  • система распознавания «свой / чужой»;
  • шифрование данных при радиообмена;
  • радиус радиообмена, не менее, 300м;наличие уникального серийного / идентификационного номера;
  • программирования периода измерений: 1 мин ... 1 сутки по радиоканалу с считывателя;
  • температура окружающей среды: -40 ° С. .. +40 ° С;
  • степень защиты корпуса не ниже IP65;
  • максимальное количество регистраторов в зоне действия одного считывателя: 8;автономный регистратор предназначен для работы в полевых условиях в составе КИП;
  • гарантированный срок службы без замены элемента питания 3 года (*). * - для периода измерения 10 мин.
