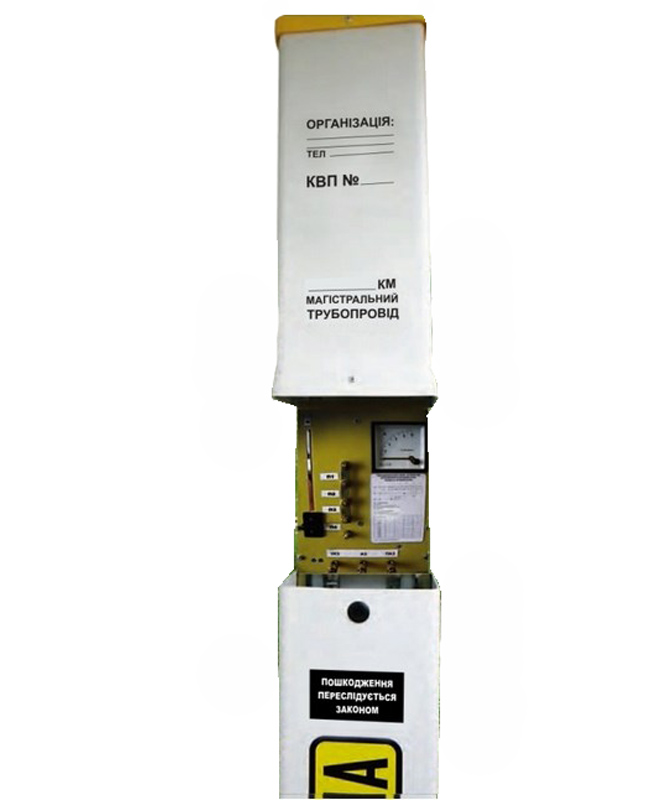

КИП ПВЕК с устройством для контроля тока анодных заземлителей

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Изделие предназначено для регулирования и контроля тока анодных заземлителей.

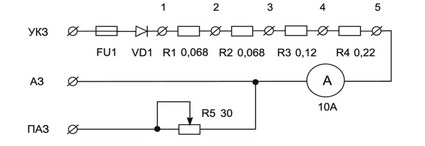

Принципиальная схема устройства регулирования и контроля тока типа ПВЕК

Рис.1 Принципиальная схема Устройства регулирования и контроля тока типа ПВЕК

  • Fu1 - предохранитель;
  • VD1 - диод;
  • R1...R4 - постоянное сопротивление;
  • R5 - переменное сопротивление (0-30 Ом);
  • А - амперметр;
  • УКЗ - установка катодной защиты;
  • АЗ - анодный заземлитель;
  • ПАЗ - протяженный анодный заземлитель.

Ток до 10А регулируется ступенчато с помощью перемычек (max ток нагрузки 10А). Ток до 5А регулируется плавно с помощью перемычек (max ток нагрузки 5А).
