Контрольно-измерительный пункт КИП ПВЕК Тип - 3
Описание
Контрольно-измерительный пункт КИП ПВЕК Тип - 3 предназначен для непосредственной установки на надземные трубопроводы.
Конструктивное исполнение

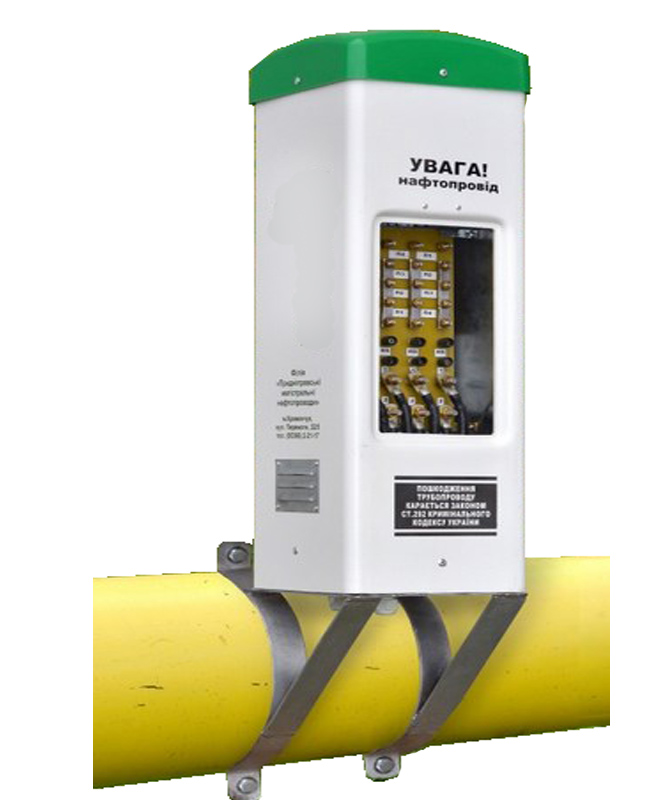

Контрольно-измерительный пункт представляет собой четырехгранную стойку (стойка -квадрат со стороной 200± 10 мм) изготовлена из негорючего атмосферостойкого пластика с индивидуальной информационной маркировкой,имеет контрольный щиток с контактными зажимами и клеммами.Стойка монтируется с помощью кронштейна и хомутов непосредственно на трубопровод.
Контрольный щиток закрыт крышкой с замком,имеет платы с силовыми и измерительными клеммами для коммутации средств ЭХЗ и подключения измерительного оборудования. Подвод проводов осуществляется снизу стойки через кабельные вводы.
| Наименование | Значения |
| Высота стойки, мм | 500 - 1000 |
| Ширина грани, мм | 200±10 |
| Вес, кг | 6±5 |
| Толщина стенки, мм | 4±0,5 |
| Диапазон рабочих температур, °С | -40...+40 |
