Контрольно-измерительный пункт КИП ПВЕК с устройством УЗЗ

Устройство защитно - заземляющее (УЗЗ) предназначено для защиты трубопроводов от вредного влияния ЛЭП, грозозащиты, снижение напряжения прикосновения и проведения контроля параметров ЭХЗ.

• УЗЗ-Л для устранения вредного влияния ЛЭП, расположенных параллельно трубопроводам.
• УЗЗ-Г для грозозащиты трубопроводов и снижение напряжения прикосновения.

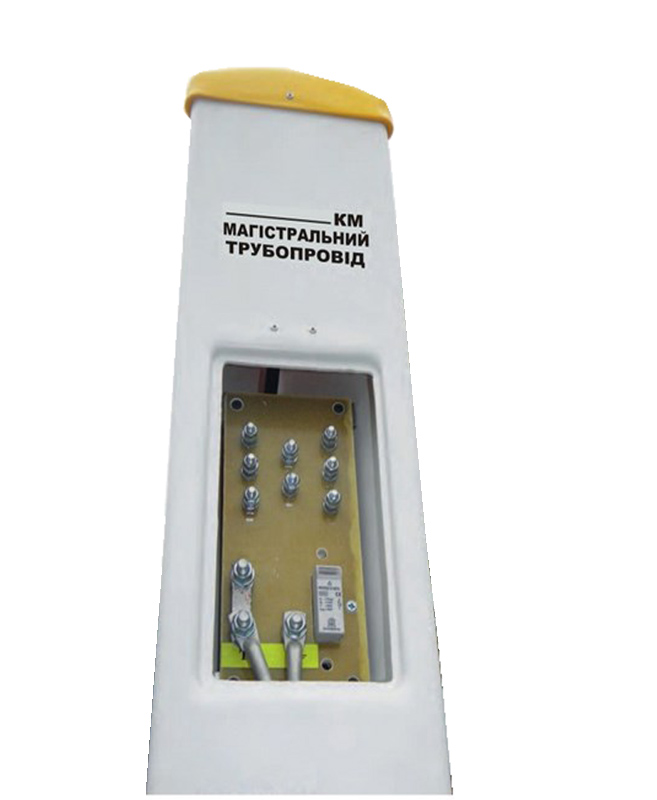

КИП ПВЕК с УЗЗ представляет собой стойку с атмосферостойкого негорючего полимера, имеет в сечении квадрат со стороной 200 ± 10 мм или треугольник со стороной 180 ± 10 мм, с информационной маркировкой, контрольным щитком с контактными зажимами и клеммами для измерения параметров ЭХЗ и регулирующим элементом.

Заземлитель изготовлен из оцинкованной стальной ленты 4x40 мм. Необходимая длина заземлителя состоит из отрезков ленты длиной 2-3 м, которые скрепляется при помощи болтов М8 и гаек. Необходимая длина защитного заземления определяется расчетом для каждого конкретного случая.

Регулирующим элементом является газонаполненный разрядник или варистор.

Плата УЗЗ выполнена из стеклотекстолита на которой установлены элементы электрической схемы.
